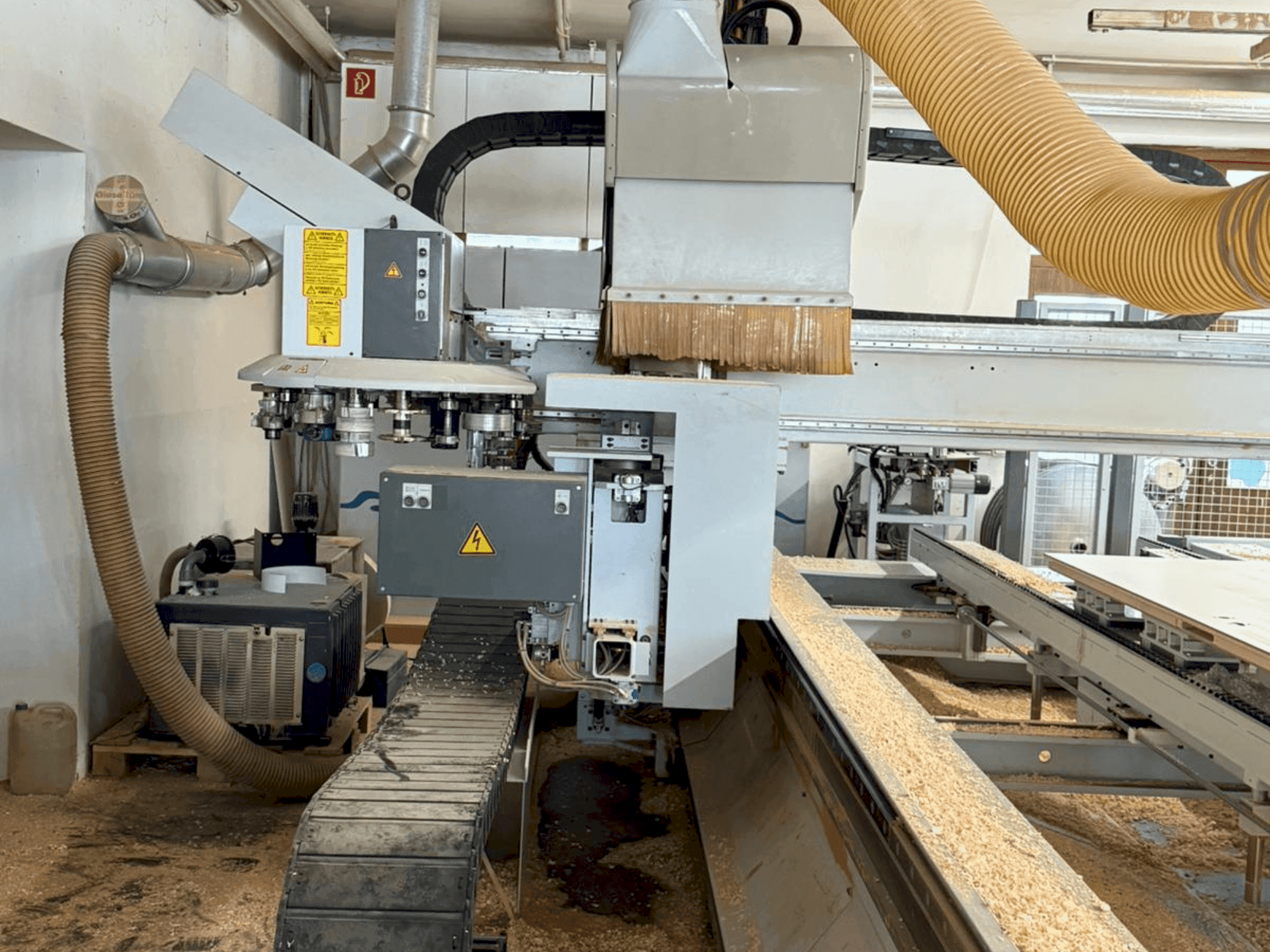

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Vadība/programmatūra: Homatic CNC vadība; WOODWOP CNC programmēšanas sistēma; Postprocessor

• Apstrādājamo detaļu ietilpība:

  • Garums 800-3000 mm; platums 350-1400 mm; biezums maks. 70 mm ar malu / 80 mm frēzēšana

  • Frīzes platums min. 120 mm; Svars maks. 150 kg

• Galds/stiprinājums:

  • Nepārtraukts galds (D-veida galds)

  • Garenvirziena konsole 1 fiksēta; garenvirziena konsole 2 manuāla Y platuma regulēšana

  • 8 vakuuma skavas 125 x 50 x 100 mm

  • Darba augstums no apstrādājamās detaļas apakšējās malas 950 mm

  • Vakuuma skavu pārvietošanas bloks uz bloka nesēja ar pneimatisko pagarināšanas konsoli (maks. 4 skavas uz garenisko konsoli)

• Platuma regulēšana (gareniskā konsole/galda): Servopiedziņa, katrai gareniskajai konsolei

• Apstādinājuma skrūve augšējā slāņa pārkares novēršanai: Pacelšanas/ rotācijas ierīce, maks. 20 mm augšējā slāņa, 110 mm gājiens, individuāli regulējams, kontrolē gala pozīciju (manuālai durvju novietošanai).

• Galvenā vārpsta:

  • 1500-18000 apgr./min (VFD 15 kW), pilna nominālā jauda no 12000 apgr./min.

  • Instrumentu diametrs maks. 180 mm (frēzēšana) / 200 mm (slīpēšana); Telpu nosūknēšana visiem instrumentiem/vienībām.

• Agregāta saskarne/C ass:

  • Pneimatiskā un grozāmā piedziņas saskarne

  • C ass ar griezes momenta piedziņu un 3 punktu balstu

• Instrumentu mainītājs:

  • 18 pozīciju disku mainītājs HSK F63; instrumentu svars 6 kg; instrumentu garums maks. 200 mm

  • Konfigurācijas: 18 x Ø maks. 130 mm; vai 9 x Ø maks. 180 mm + 9 x Ø maks. 70 mm; slīpēšanas instrumenti Ø maks. 200 mm

  • Pārslēdzējs, ko var pacelt (kreisajā pusē)

• Vienības/agregāti (instrumentu mainītājam, ja nav norādīts):

  • Urbšanas/frēzēšanas bloks, 4 vārpstas: ER25 līdz Ø16 mm kāts, izvirzījums maks. 50 mm, ātrums maks. 13500 apgr./min, neierobežots pagrieziens pa C asi.

  • Bloķēšanas korpusa frēzēšanas bloks, 2 vārpstas D=16/20: pretēji rotējošas, 12000 apgr./min, integrēta izpūšana, neierobežots pagrieziens pa C asi.

  • Grozāms zāģa/urbjmašīnas bloks: manuāls 0-90°, atloks Ø30 mm, TK Ø52 mm, sagatavots šķērszāģim Ø maks. 180 mm, urbju turētājs ar Weldon D=10 mm, apgriezienu skaits maks. 9000 apgr./min, C ass grozāmā ass

  • Frēzes turētājs D=30 ar skaidu virzītāju: serdeņa garums 45/80 mm, skaidu virzošā plāksne, kas regulējama ar C ass palīdzību, mainītāja vieta Ø 140 mm.

  • Slīpās frēzēšanas bloks: vienlaicīga frēzēšana no augšas/apakšmalas, malas rādiuss maks. R12 mm, min. ārējais rādiuss ~R5 mm / iekšējais rādiuss ~R30 mm 90° leņķī, skenēšana no augšas/apakšpuses/sānu, neierobežots C ass pagrieziens, ātrums maks. 12000 apgr./min, sagataves biezums maks. 50 mm, min. pārkare ~ 35 mm, ar šaurām taustes kurpēm.

  • WPL naža galva: izkliedes leņķis 5°, Ø 70 mm.

• Līmēšanas/ apmales līmēšanas aprīkojums:

  • Klīmēšanas agregātu piedziņas vārpsta/V: uzstādīta strēles labajā pusē; šķērsslīdnis ar Y pretslīdes un Z pagarinājuma gājienu; pretslīdes vārpsta ar C asi un elektrisko/elektronisko interfeisu; speciāla Z ass.

  • Līmēšanas bloks 4 malas, 90 mm (galvenajam vārpstam): taisnas malas ar tiešu līmes uzklāšanu; 1 priekšspiešanas veltnis + 1 pneimatiskais pēcspiešanas veltnis (programmējams); iekšējais rādiuss min. R40 pie 90°; malas augstums maks. 90 mm; finiera biezums 0,4-1 mm; locīšanas spiediena zona uz galvenās vārpstas ar karstās kausēšanas reaktivāciju.

  • Malu fiksācijas ierīce, manuāla regulēšana

• Žurnāls/uztvērējs:

  • Uz X-atbalsta ir vieta uztveršanai, kur var uzstādīt maināmu speciālu ierīci (piem., ar motoru darbināmu rotējošu apstrādes vārpstu).

• Savienojamība: Ethernet tīkla savienojums

Papildu aprīkojums

• Skaidu konveijera lentes: Integrēta skaidu/atkritumu likvidēšana, izmantojot skaidu lentes zem gareniskajām šķērssienām.

• Vakuuma sūknis: 100/140 m³/h

• Ārējā pirmskapēšanas stacija ar 3 pakāpju veltni, automātiska:

  • Rullīša pagrieziena galds operatora pusē; veltnis Ø 800 mm.

  • Malu garums min. 350 mm; malas augstums maks. 90 mm

  • Atlikušā malas garuma uzraudzība ar padeves pārtraukumu 2400 mm.
