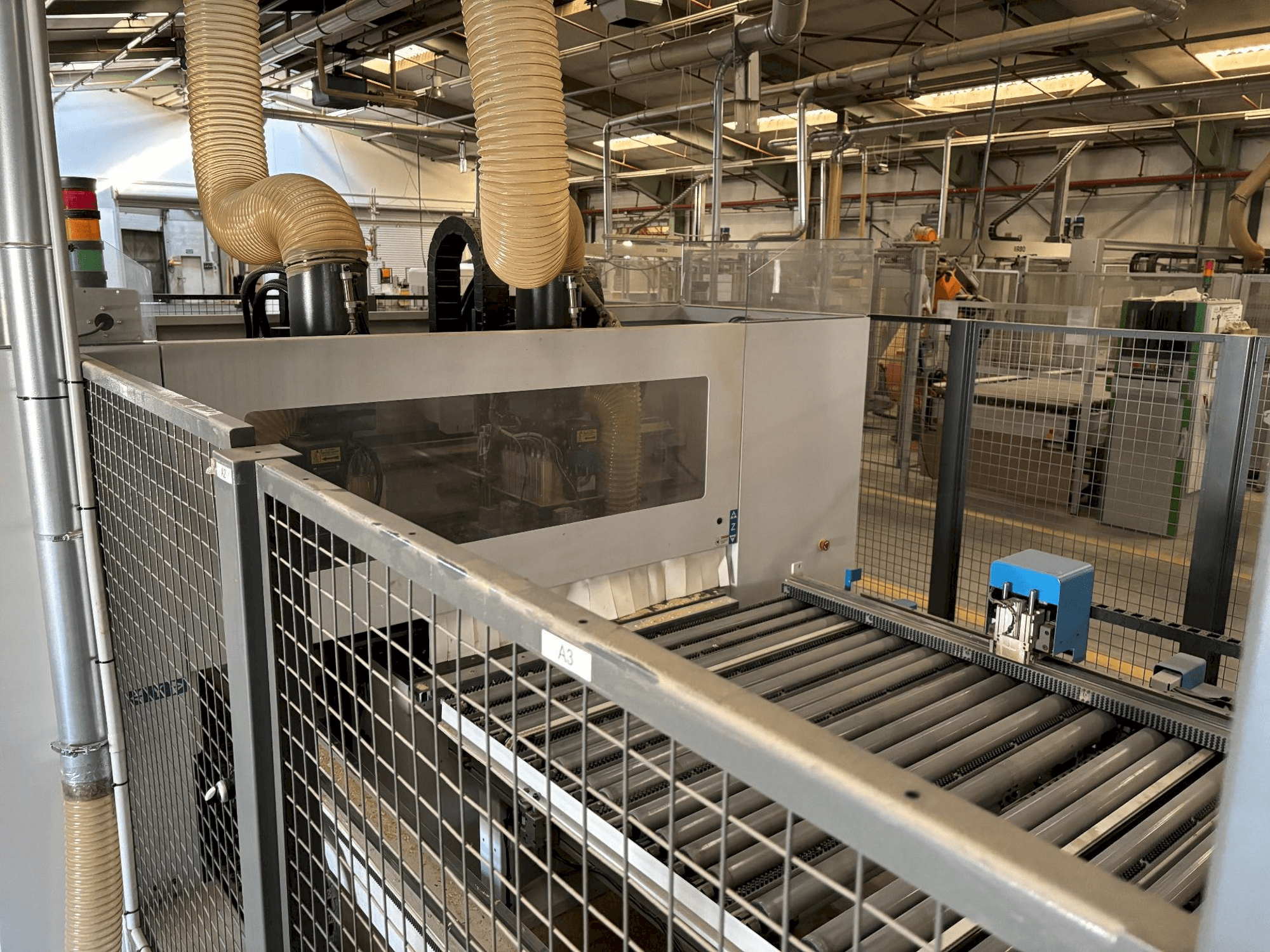

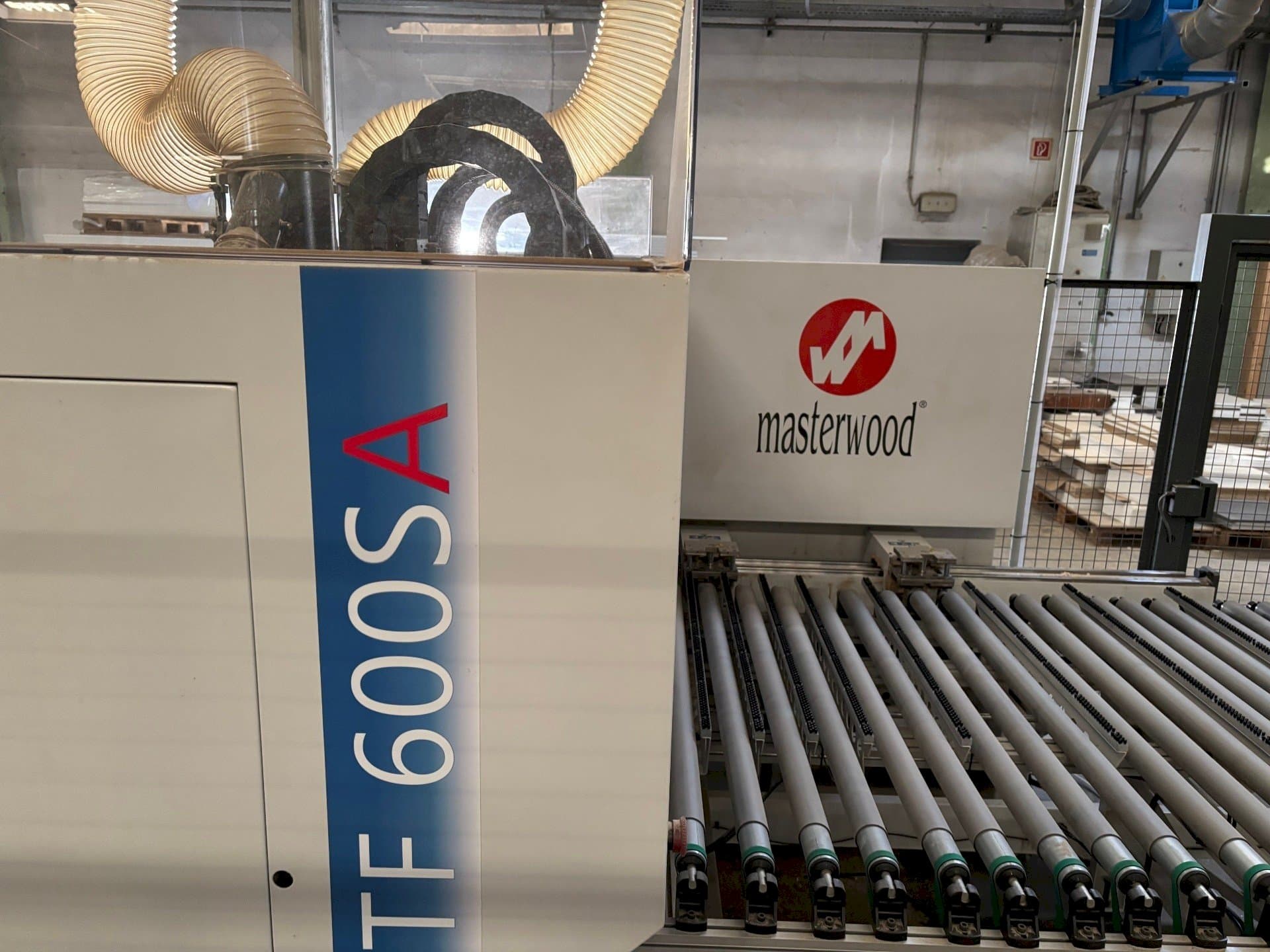

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

lietots apstrādes centrs zīmols: Masterwood Tips: MasterDrill TF 600 SA Gads: 2020 Izmantojot apstrādes centru TF 600 SA, dažāda izmēra paneļus var apstrādāt secīgi no visām 6 pusēm bez pārtraukuma. Darbgabali tiek pārvietoti pa X asi ar divu neatkarīgu satvērēju palīdzību. Satvērēji ir NC vadāmi un kalpo arī kā atskaites punkts darbgabalu izlīdzināšanai. Tie ir aprīkoti arī ar ierīci darbgabala biezuma automātiskai mērīšanai. Satvērēju maksimālais pārvietošanās ātrums: 130 m/min. Minimālie un maksimālie detaļas izmēri: - Detaļas biezums: 8–60 mm - Detaļas garums: 400–2500 mm - Detaļas platums: 400–950 mm Urbšanas galviņas: - Urbšanas galvas ir izgatavotas no viena alumīnija sakausējuma lējuma. Divas urbšanas galvas apstrādā detaļu no augšas, viena — no apakšas. Šāds urbšanas galvu izkārtojums padara TF 600 SA par universālu mašīnu ar augstu urbšanas dinamiku. Augšējās urbšanas galvas: - Vertikālie urbi X virzienā: 7+7 - Vertikālie urbi Y virzienā: 5+5 - Horizontālie urbi X virzienā: 2x2 + 2+2 - Horizontālie urbi Y virzienā: 2+2 Apakšējā urbšanas galva: - vertikālie urbi: 3x3 Rievotājs: - Rievotājs, kas uzstādīts uz augšējās urbšanas galvas tuvu atbalstam, ļauj veikt rievotājus X virzienā (zāģa asmens maksimālais diametrs = 125 mm). Rievotājus var izgriezt no minimāli 55 mm līdz maksimāli 850 mm. Frēzēšanas vārpsta 2x3,5 kW: Tehniskie dati: - Maksimālā jauda: 3,5 kW - Maksimālais apgriezienu skaits: 18 000 apgr./min. - Griešanās pa labi un pa kreisi - Darbināšana ar invertoru - ER 25 instrumentu turētājs - Gaisa dzesēšana Vienību pozicionēšanas precizitāte ir +/- 1/10 mm Automātiska detaļu izkraušana: Motorizēta konveijera lenta ar sensoru vadību. CNC un programmatūra: - Mašīnas darba galdu pilnībā vada NC, kas garantē paneļu nepārtrauktu fiksāciju visās darba pozīcijās. Visas kustības notiek uz iespējami plašākās atbalsta virsmas uz detaļas. Fiksēšanas ierīces tiek aktivizētas atkarībā no darba vienības. Darba galds ir aprīkots ar NC vadītu sānu izlīdzinātāju, kas nodrošina detaļas paneļa perfektu izlīdzināšanu. Masterwork: - Masterwork ļauj mašīnas operatoram ātri un viegli veikt programmēšanu. Programmatūra spēj importēt svarīgākos datu formātus, piemēram, DCF un XML. Master Drill: cilvēka un mašīnas saskarnes sistēma darbību pārvaldībai (apkopes darbi/iekārtas). Trepan: saskarne, ko operators izmanto manuālām darbībām un iekārtu vadībai. Svītru koda nolasītājs: - Motorizēts rullīšu konveijers detaļu iekraušanai ieplūdes zonā. - Programmatūra „Palette CAM start” iekārtai „Masterwood TF 600 SA” - Automātisks svītru koda skeneris ieplūdes zonā Piezīme: Tehniskie dati un apraksti ir pārkopēti no sākotnējā pasūtījuma apstiprinājuma. Dati ir paredzēti tikai informatīviem nolūkiem un nav saistoši.
