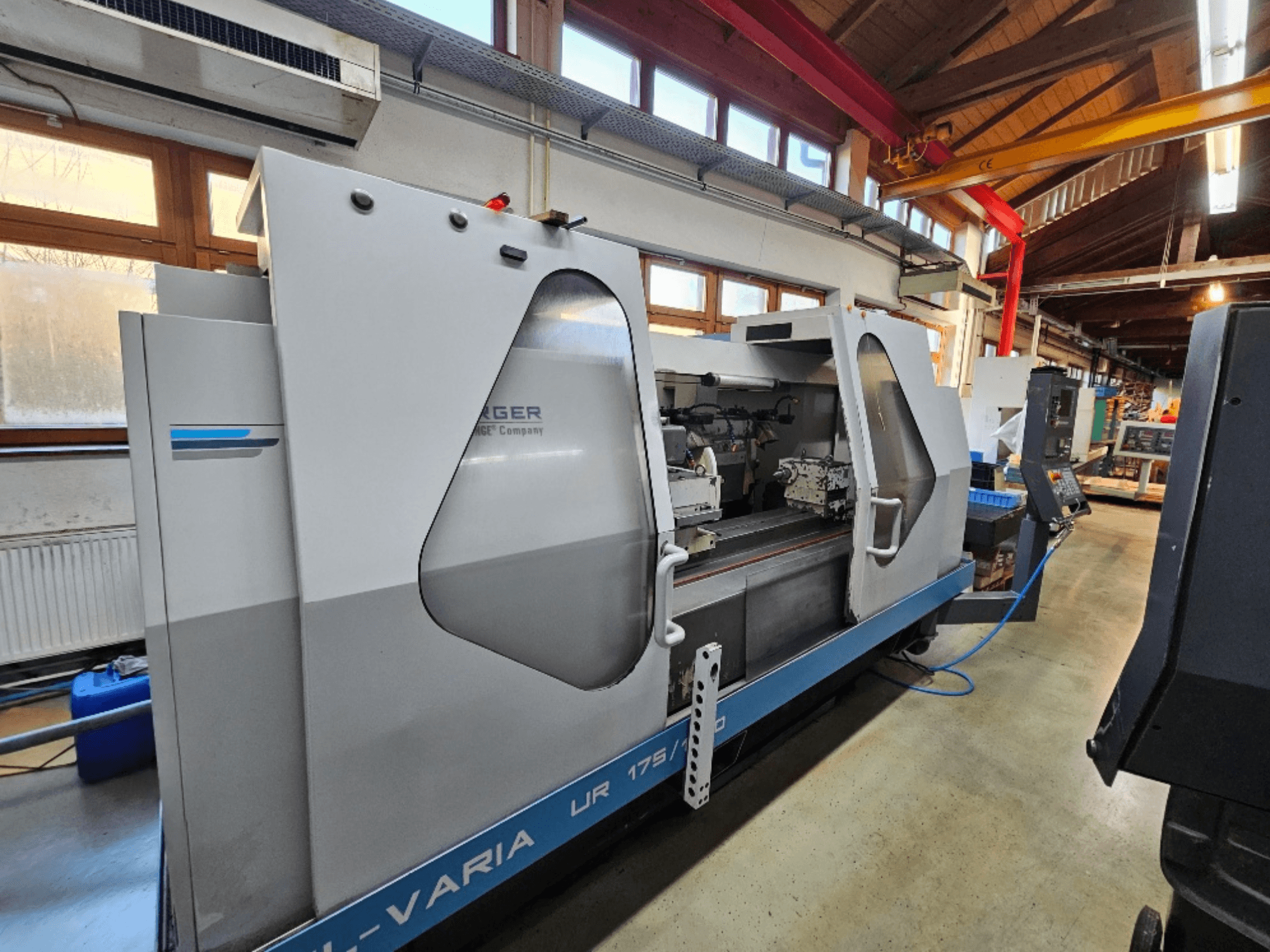

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Jauda: Centra augstums 175 mm; starp centriem 1000 mm

• Konfigurācija: Iekšējā slīpēšanas ierīce; slīpēšanas galviņa ar slīpēšanas slīpēšanu pa B asi.

Slīpēšanas galva un B ass

• Pieejamās slīpēšanas galviņas: R, RS, UR

• R galviņas šarnīrs: +30°

• RS/UR galviņas, rotējošas detaļas indeksēšana:

  • Manuālā indeksēšana: no 180° līdz -190°, 2,5° soļi.

  • Automātiskā indeksēšana: no 180° līdz -90° (vai -30°), 2,5° soļi.

• B ass (RS/UR galviņas): rotācija no +180° līdz -190° (daži varianti ierobežoti līdz aptuveni +30°); izšķirtspēja 0,1".

Darba galva

• Standarta darba galva (C ass): rotācija no -30° līdz +120°.

  • Vārpstas ātrums: līdz 600 apgr./min (bezpakāpju)

  • Uzstādīšanas konuss: MK5; redukcijas uzmava MK5/MK4

  • Adaptera atloks: MK5 / DIN 55027 izmērs 5

  • Griezes momenta jauda: 160 Nm

  • Maksimālais apstrādājamais gabals starp centriem: 150 kg

• Darba galva ar rotējošu vārpstu:

  • C ass šarnīrs: -30° līdz +120°.

  • Vārpstas ātrums: 5-500 apgr./min (bezpakāpju)

  • Montāžas konuss: MK5

  • Griezes momenta jauda: 320 Nm (ieskaitot iespīlēšanas ierīci)

  • Maksimālais apstrādājamais gabals starp centriem: 220 kg

Aizmeta statīvs:

• Konuss: MK4

• Kalts gājiens: 1: 50 mm

• Mikroregulācija (opcija): ±150 µm (±0,006 collas)

Slīpēšanas diski un iekšējā slīpēšana

• UR galva:

  • Kreisais ritenis maks: 400 × 63 mm.

  • Labais ritenis max (pēc izvēles): 400 × 50 mm

  • Maksimālais perifērijas ātrums: 32 m/s

• R galva:

  • Ritenis maks: 500 × 100 mm

  • Maksimālais perifērijas ātrums: 32 m/s ar 7,5 kW motoru; 45 m/s ar 9,2 kW motoru.

• RS galva:

  • Ritenis maks: 500 × 80 mm

  • Maksimālais perifērijas ātrums: 32 m/s ar 7,5 kW motoru; 45 m/s ar 9,2 kW motoru.

• Iekšējā slīpēšana (opcija/ierīce šajā mašīnā):

  • Augstas veiktspējas vārpstu (HJN) montāžas caurums: 80 mm.

  • Augstas frekvences vārpstu (MFV) montāžas caurums: 80 mm: (MFV): 120 mm.

Asis un galdi

• Z ass (apakšējais galds):

  • Maksimālais ātrums: 15 m/min

  • Izšķirtspēja: 0,1 µm

  • Brauciens (1000 mm starp centriem versija): 1150 mm (1000 mm)

• Augšējā galda pagrieziena diapazons (1000 mm starp centriem):: No 0 līdz +9°.

• X ass (slīpēšanas slīdnis):

  • Maksimālais pārvietojums: 320 mm

  • Maksimālais ātrums: 7,5 m/min

  • Izšķirtspēja: Maks: 0,1 µm

Piedziņas motori

• X ass slaids: 0,94 kW (2000 min-¹)

• Z-ass galds: 0,94 kW (2000 min-¹)

• Indeksēšanas / B ass: 0,63 kW (3000 min-¹)

• Slīpēšanas vārpsta UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Slīpēšanas vārpsta R/RS (7,5 kW versija): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Slīpēšanas vārpsta R/RS (9,2 kW versija): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Darba galva (standarta un rotējošā): 3,1 kW (3000 min-¹)

• Hidrauliskais sūknis: 0,37/0,44 kW (1500/1800 min-¹)

• Hidrostatiskais sūknis: 0,37/0,44 kW (1500/1800 min-¹)

Izmēri, svars, komunālie piederumi (1000 mm starp centriem)

• Grīdas laukums (L × W): 3600 × 2000 mm

• Svars: neto 5000 kg; bruto 6000 kg

• Minimālais gaisa spiediens: 4 bāri

• Trokšņa emisija: 70 dB(A)

Papildu aprīkojums

• Siksnu filtra dzesēšanas šķidruma sistēma
