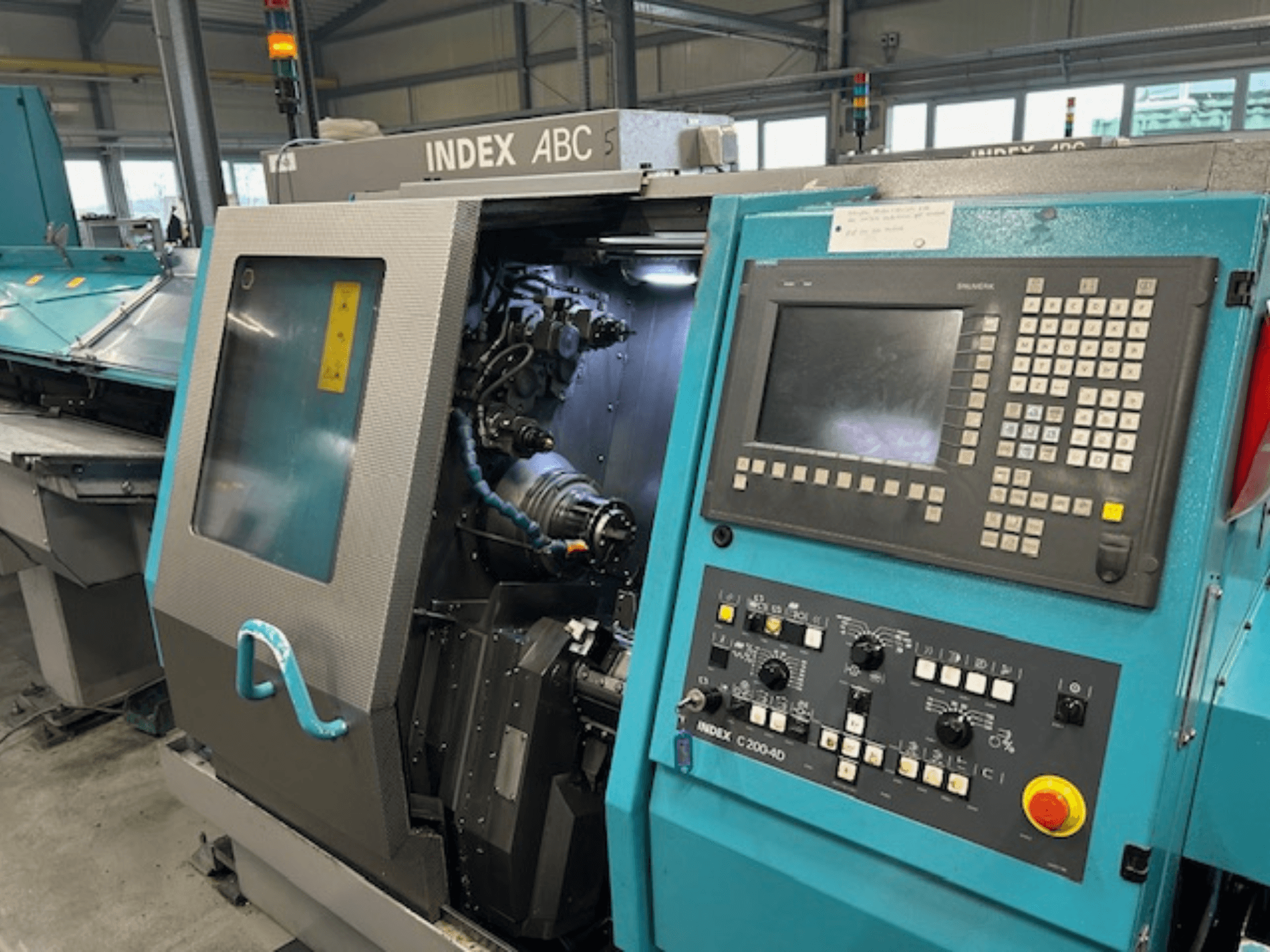

Index - ABCDE-TUR-IND-2007-00002

• Galvenā vārpsta

  • Jaudas varianti (vārpstas klīrenss):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Vārpstas diametrs priekšējā gultnī:

    • 75 mm (30. modelis)

    • 85 mm (42. modelis)

    • 100 mm (60. un 65. modelis)

  • Jauda Pmax pie 100% noslodzes: Pmax:

    • 7 / 10 / 13 kW (30. modelis)

    • 7,5 / 13 / 20 kW (42. modelis)

    • 7,5 / 13 / 20 kW (60. modelis)

    • 13 / 20 kW (65. modelis)

  • Jauda Pmax pie 40 % slodzes:

    • 10 / 15 / 21 kW (30. modelis)

    • 13,3 / 21 / 29 kW (42. un 60. modelis)

    • 21 / 29 kW (65. modelis)

  • Griezes moments Mdmax pie 100 % slodzes:

    • 33 / 48 / 62 Nm (30. modelis)

    • 35 / 62 / 95 Nm (42. un 60. modelis)

    • 62 / 95 Nm (65. modelis)

  • Griezes moments Mdmax pie 40 % slodzes:

    • 48 / 69 / 102 Nm (30. modelis)

    • 64 / 102 / 140 Nm (42. un 60. modelis)

    • 102 / 140 Nm (65. modelis)

  • Maksimālais ātrums:

    • 7500 apgr./min (30. modelis)

    • 7000 apgr./min (42. modelis)

    • 6000 apgr./min (60. un 65. modelis)

  • Saspiešanas cilindra gājiens:

    • Cilindra iespīlēšana: 7 mm

    • Skavas un aptveres iespīlēšana: 20 mm

  • Spriegošanas trajektorijas uzraudzība: 140 mm (ar Rev. 2) / 160 mm (bez Rev. 2)

  • Paplašināšanas pakāpes:

    • C ass izšķirtspēja: 0.001°

    • Saskaņošanas/pārslēgšanas bloks (indeksēšanas leņķis): 2.5°

    • Apstrādes apstādināšanas un izmešanas bloks: D 42 / D 60

• Instrumentu turētājs: Datu turrets: 1

  • Slīdņa gājiens: X 90 mm, Z 280 mm

  • Padeves spēks: 5500 N (X un Z)

  • Ātrā kustība: X X 27 m/min, Z 36 m/min

  • Izšķirtspēja: X 0,5 µm, Z 1,0 µm

  • Instrumentu skaits: 7 + sinhronā vārpsta

  • Instrumentu sistēma: Cilindriskais kāts DIN 69 880 (25 x 48 mm)

  • Pārslēgšanās laiks (viena stacija): 0.3 s

  • Instrumentu piedziņa (visas stacijas): (Pmax/Mdmax pie 25% slodzes): 4,2 kW, 7,5 Nm, 6000 apgr./min.

• Instrumentu nesējs: Rullītis 2

  • Slīdņa gājiens: X 81 mm, Z 80 mm

  • Padošanas spēks: X 8300 N, Z 5500 N

  • Ātrā pārvietošanās: X 27 m/min, Z 36 m/min

  • Resolution: X 0,5 µm, Z 1,0 µm

  • Instrumentu skaits: 6

  • Instrumentu sistēma: Uzgriežņu sistēma: Uzgriežņu stiprinājums ar cilindrisku kātu (25 x 40,3 mm).

  • Pārslēgšanās laiks (viena stacija): 0.3 s

  • Instrumentu piedziņa (visas stacijas): (Pmax/Mdmax pie 25% slodzes): 6,5 kW, 14 Nm, 4500 apgr./min.

  • Vītņu frēzēšanas un daudzstūru virpošanas bloks: maks. 6000 apgr./min (maks. 2 stacijas vienlaicīgi)

• Aizmugurējais instrumentu nesējs (atpakaļgaitas apstrāde)

  • Slīdņa gājiens: X 280 mm, Z 280 mm

  • Maksimālais darbarīku skaits: X 280, X 280, X 280, X 280, X 280, X 280, X 280: 6

  • Darbarīku sistēma: Uzgriežņu sistēma: Uzgriežņu sistēma: Uzgriežņu sistēma: Uzgriežņu sistēma

• Aizmugures urbšanas bloks (papildaprīkojums pēc izvēles)

  • Maksimālais fiksēto instrumentu skaits: 5

  • Maks. piedziņas instrumenti: 2

  • Piedziņas instrumentu veiktspēja (pie 25% noslodzes): 4,5 kW, 8 Nm, 6000 apgr.

  • Instrumentu turētāja caurums: 25 mm (DIN 69 880) / 1 colla

• Materiālu pārvietošana (integrēts materiāla padeves bloks)

  • Stieņa diametrs maks: 52 mm

  • Regulējams padeves ceļš maks: 80 mm

  • Padošanas spēks: 3000 N

• Šķidrumi un sistēmas

  • Dzesēšanas šķidruma sistēma: 60 (80) l/min, 5,5 (8) bāri, 220 l tvertne; pārslēdzams sūknis, maks. 18 bāri, 20 l/min.

  • Hidrauliskā sistēma: 19 l/min, 90 bar, tvertne 50 l.

• Izmēri (bez iekraušanas tvertnes un skaidu transportiera)

  • Grīdas platība: 2.4 m²

  • Vārpstas centra augstums (virs grīdas): 1010 mm

Papildu aprīkojums

• Stieņu padeves žurnāls (stieņu padevējs), modeļi LM3200 / LM3700 / LM4200

  • Stieņu garums maks: 3,2 m / 3,7 m / 4,2 m

  • Stieņu diametra diapazons: 6-52 mm

• Šķembu konveijers

  • Tips: Šarnīra tipa vai skrāpēšanas lentes

  • Izkraušanas augstums: 840 mm
