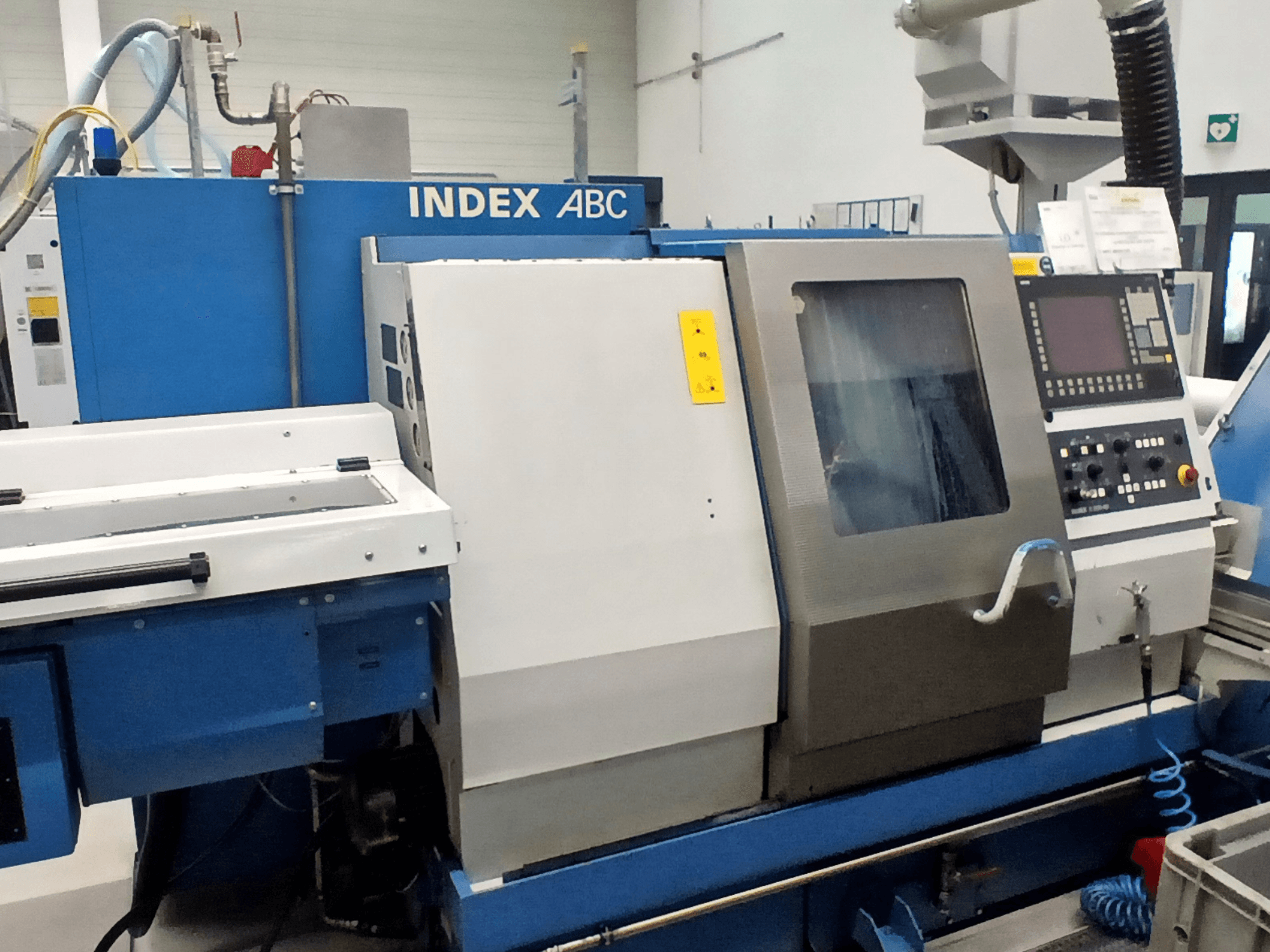

Index - ABC DE-TUR-IND-2012-00001

• Galvenais vārpsts: D65, vārpsta savienojums AD140, ID83, maksimālais apgriezienu skaits 6000 apgr./min.; maksimālā jauda 20 kW pie 100 % darba cikla; C-ass; elektroniska sinhronizācija starp vārpstiem

• Papildu vārpsta: 7,5" patronas savienojums, maksimālais apgriezienu skaits 4500 apgr./min

• Vārpstas darbstundas:

• S1 – 18 914 h

• S2 – 661 h

• S3 – 3 h

• S4 – 29 211 h

• S5 – 2413 h

• S7 – 1250 h

• Sinhronais vārpstas mehānisms tika atjaunots 2024. gada septembrī

• Pats: 3-žokļu KFN95/3, spiedes spēks 480 daN, maks. 4000 apgr./min

• Revolveri: divi revolveri, katram ar X un Z asi; instrumenta piedziņa uz revolvera 6000 apgr./min, 3,3 kW

• Aizmugurējais darba piederums: bez vārpstas, 5 vārpstas pozīcijas

• Dzesēšanas šķidrums: 80 l/min pie 8 bar un 20 l/min pie 18 bar; sistēma sagatavota emulsijai; dzesēšanas šķidruma atgriešana vārpstas galā D60 (bez stieņa padeves)

• Vadības sistēma: INDEX C200-4D, balstīta uz Siemens 840D; krāsu displejs 26 cm; vītņu griešana bez kompensējošā patronas; instrumentu uzraudzība, balstoties uz motora strāvu; iekšējā instrumentu pārvaldība un iestatīšanas dialogs; paplašināti apstrādes cikli; detaļu skaitītājs un ražošanas uzraudzība

• Jaudas/pievienošanas dati: 400 V, 50 Hz TN tīkls; kopējā pieslēgtā slodze 45 kVA; nominālā jauda 38 kW; nominālā strāva 65 A; maksimālā drošinātāja aizsardzība 100 A

• Hidrauliskais dobo detaļu fiksēšanas cilindrs D65

Papildu aprīkojums

• Skaidu konveijers: šarnīrveida lenta, izkraušanas augstums 1250 mm

• Stieņu padevējs: MBL 65/3700 vārpstas augstumam 1010 mm; stieņu diametri līdz 65 mm; stieņu padevēja garums 3700 mm; vadu kanālu sistēma ar rullīšu gultņiem; iekraušanas stieņi (Ø12 mm un Ø20 mm, garums 1400 mm); vadības komplekti 14–18 mm, 18–22 mm, 22–65 mm

• Detalju izkraušanas ierīce galvenajam un papildu vārpstam ar detaļu uztvērēju

• Tālservisa sagatavošana (ISDN) ar programmatūru

• Mašīna sagatavota 230 V nosūces sistēmai

• Darba zonas apgaismojums

• Divi elektroskapja dzesēšanas bloki

• Transformators 3 kVA
