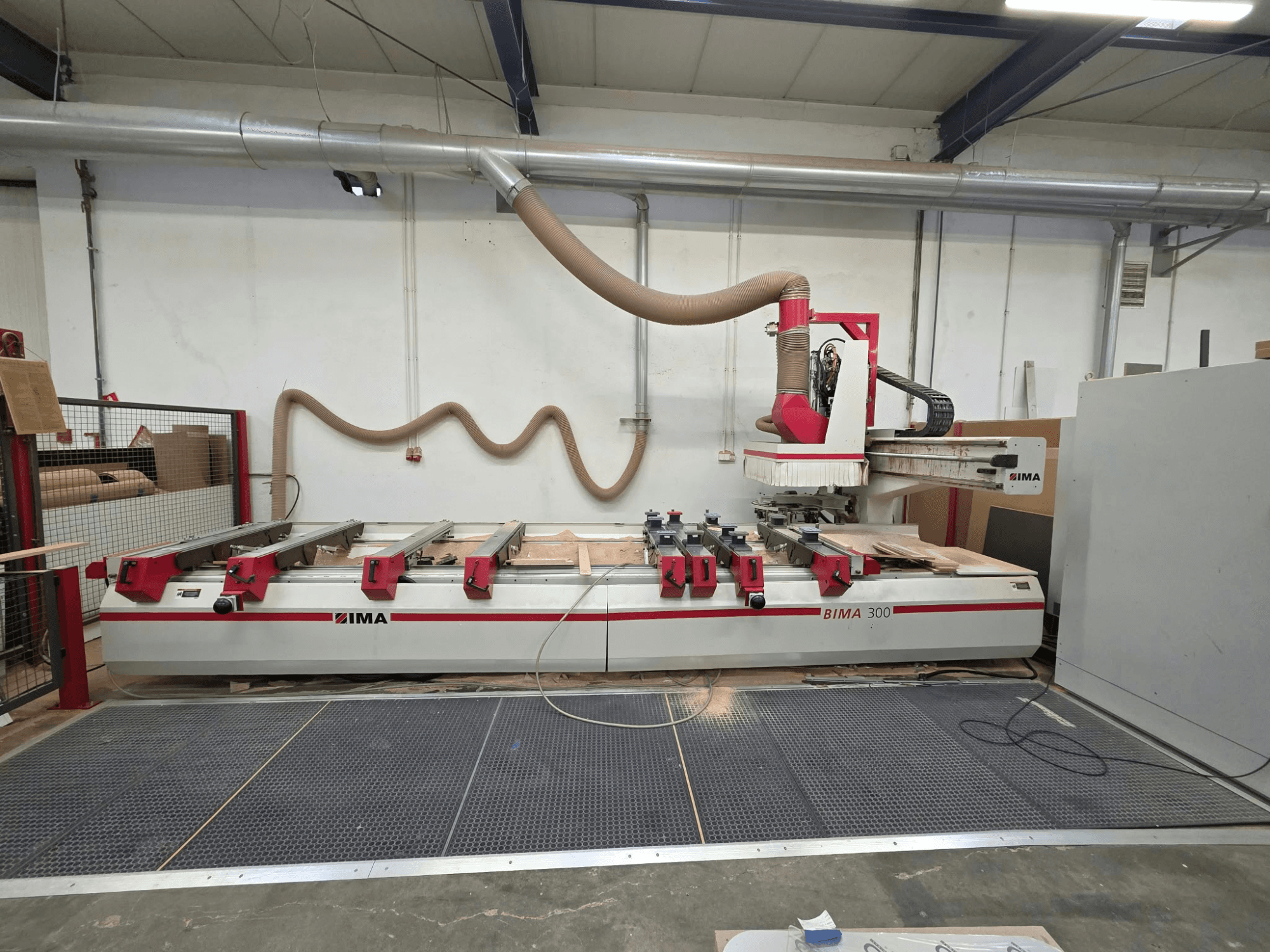

IMA - BIMA 300PL-CNC-IMA-2005-00002

Darba zona

• X ass apstrādes diapazons: 4300 mm (4600 mm saskaņā ar rokasgrāmatu; jāapstiprina)

• Y ass apstrādes diapazons ar galveno vārpstu un Ø20 mm instrumentu: 1400 mm

• Y ass apstrādes diapazons ar urbšanas vienību (visi vertikālie vārpstiņi): 1100 mm

• Maksimālais detaļas augstums virs vakuuma piesūcekņa virsmas: 125 mm

• Maksimālais detaļas biezums: atkarībā no aprīkojuma un pielietojuma

• Darba augstums: apm. 950 mm

• Divzonu darba laukums bez svārsta apstrādes: 2 × 2050 mm; centrālais atstarpes laukums: 200 mm

• Divzonu darba laukums ar pendula apstrādi: 2 × 1750 mm; centrālais atstarpes laukums: 800 mm

Galvenais vārpsts

• Instrumenta savienojums: HSK-F63

• Konusa diametrs: 38 mm

• Automātiska instrumenta fiksēšana (fiksēšanas spēks: 11 000 N; atbrīvošanas spēks: 20 400 N)

• Maksimālais instrumenta svars: 6 kg

• Griešanās virziens: programmējams pa labi/pa kreisi

• Piedziņa: trīsfāzu motors ar frekvences pārveidotāju

• Eļļošana: rūpnīcā eļļots

• Dzesēšana: gaisa dzesēšana

• Integrēta CNC vadīta rotācijas ass agregāta pozicionēšanai 360° leņķī, ar griezes momenta atbalstu un pneimatisko savienojumu

Asu ātrumi

• Ātrgaitas pārvietošanās X/Y: 60 m/min

• Ātrgaitas pārvietošanās Z: 30 m/min

Vakuums, nosūcējs un saspiests gaiss

• Nepieciešamais saspiestā gaisa spiediens: 7 bar

• Nosūces savienojuma diametrs: 250 mm

• Nepieciešamais nosūces gaisa ātrums: 28 m/s

• Nepieciešamais nosūces gaisa plūsmas apjoms: 4 950 m³/h

• Vakuuma sūkņa jauda: 90 m³/h

Papildu aprīkojums

• 90° leņķa urbšanas agregāts

• 3x HSK instrumentu turētāji
