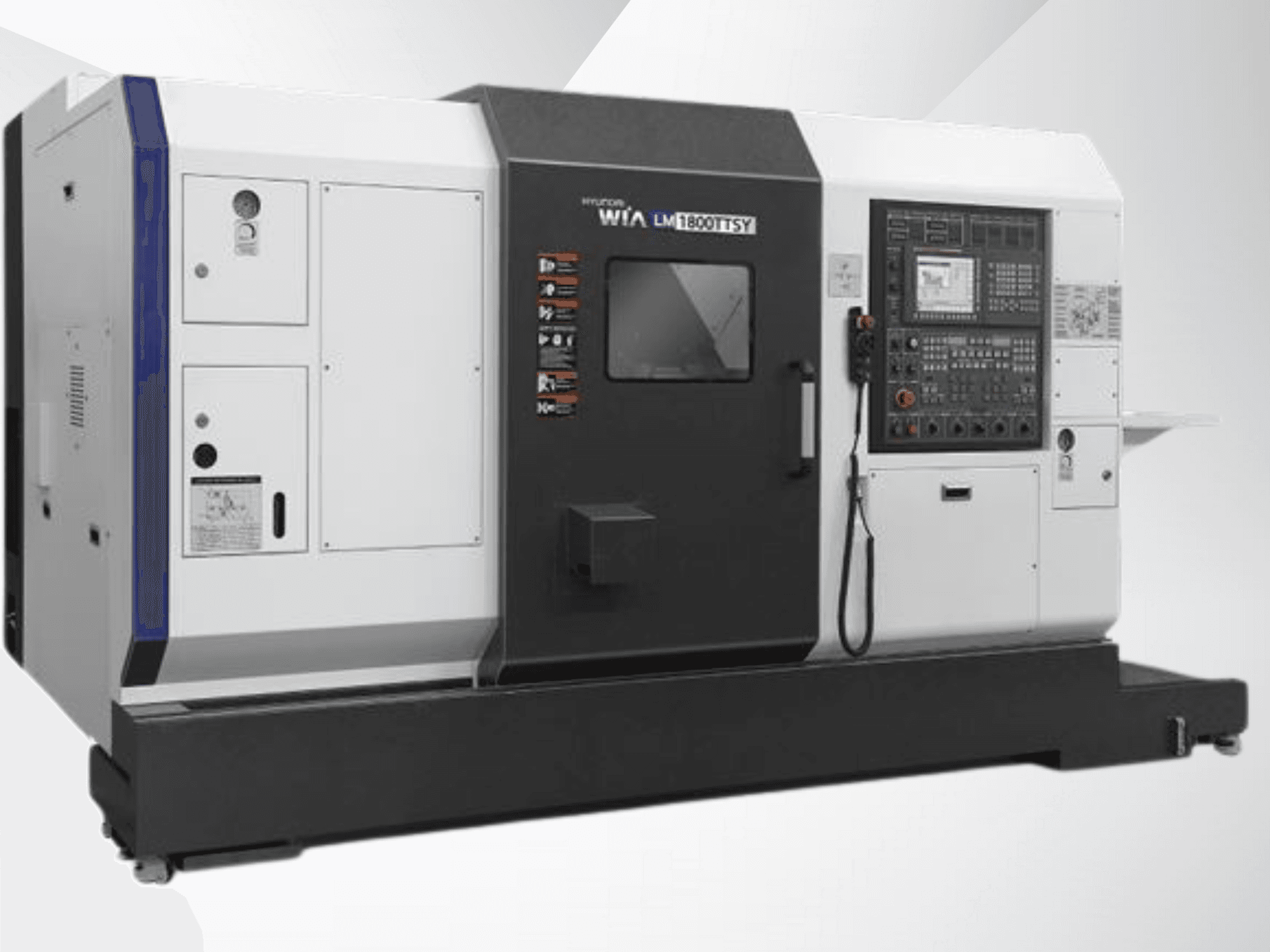

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Iepakojums: Oriģinālais iepakojums

Jauda:

• Šūpoles virs ratiņiem: Ø290 mm: Ø290 mm

• Maksimālais pagriešanas diametrs: 1,5 mm: Ø230 mm

• Maksimālais apgriešanās garums: 673 mm

• Stieņa ietilpība (1./2.): Ø65 mm

• Skavas izmērs (1./2.): Ø210 mm

Vārpsta:

• Vārpstas diametrs: (1./2.): Ø76 mm

• Motors (maksimālais/apstrādes) (1./2.): 22/11 kW (30/15 ZS)

• Griezes moments (maks./maks.) (1./2.): 358/214 Nm (264/158 lbf ft)

• Vārpstas tips: Iebūvēts motors

• Vārpstas uzgalis: A2-6

• C ass indeksēšana (1./2.): 0,001°

Padeve / asis:

• (X1/X2): 165/195 mm

• Ceļi (Z1/Z2): 700/720 mm

• Slīdes (ZB): 668 mm

• Ātrā kustība (X1/X2): 20/20 m/min (787/787 ipm)

• Ātrā kustība (Z1/Z2): 40/40 m/min (1 575/1 575 ipm)

• Rapid (Y): 7,5 m/min (295 ipm)

• Rapid (ZB): 40 m/min (1 575 ipm)

• Slaida tips (X/Y): Kaste ar vadīklu

• Slaida tips (Z): LM vadotne

Rullītis:

• Instrumentu skaits: 2 × 12 (24)

• Instrumentu izmērs (OD): Ø20 mm

• Instrumenta izmērs (ID): Ø20 mm: (Ø32 mm)

• Indeksēšanas laiks: 0,15 sek.

• Y ass tips: Atslēgas tips: ķīļa tips

Darbojošais instruments:

• Frēzēšanas instrumenta ātrums: 5000 apgr./min.

• Dzinējs (maks./maks.): 1: 5,5/1,1 kW (7,4/1,5 ZS)

• Griezes moments (maks./maks.): 47/14 Nm (34/10 lbf ft)

• Uzmavas izmērs: ER25

• Tips: BMT55

Tvertnes tilpums: 200 mm:

• Dzesēšanas šķidruma tvertne: Tilta tvertne: 300 l (79,3 gal)

• Eļļošanas tvertne: 4 L (1,06 gal)

Barošanas avots:

• Elektriskā jauda: 60 kVA

• Strāvas kabeļa biezums: 60 kW (60 V): Griezums: virs 50 mm²

• Spriegums: 220/60 (200/50)

NC / kontrolieris: 220 220 mm: FANUC 31i-B Plus / SIEMENS 840D
