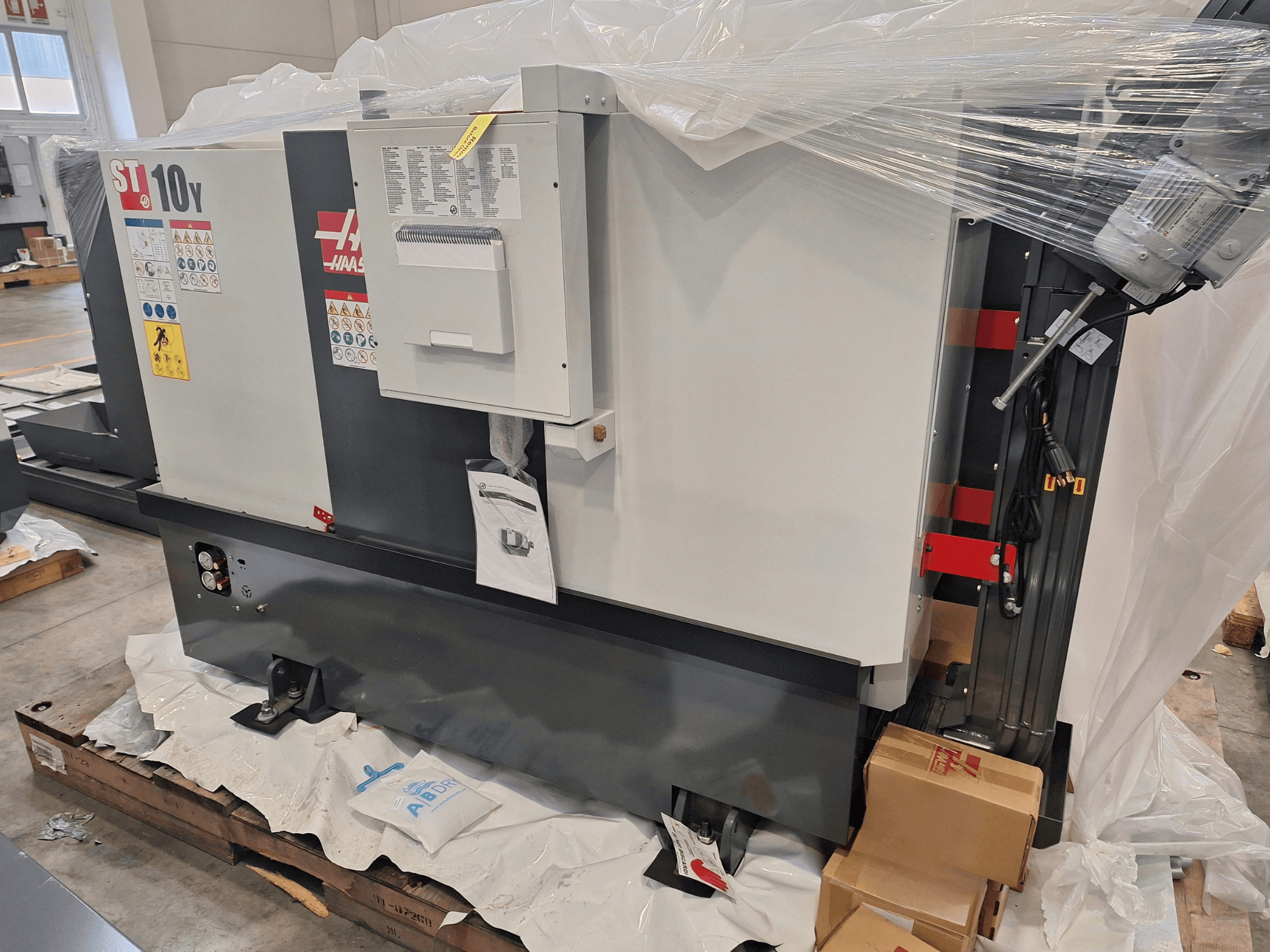

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Darba laiks: 0 (izstāžu zāles iekārta)

Patsvara izmērs (galvenais vārpstas): 6,5 collas / 165 mm

Maksimālais detaļas diametrs: 16,5 collas / 419 mm

Maksimālais griešanas diametrs (ar BMT45 revolvergalvu): 11,0 collas / 279 mm

Maksimālais griešanas garums: 16,0 collas / 406 mm

Stieņa diametrs: 1,75 collas / 44 mm

Ātrgaitas pārvietošanās (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Maksimālā vilce (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Vārpstas gals (galvenais): A2-5

Galvenā vārpstas maksimālais griezes moments: 75,0 ft-lbf pie 1300 apgr./min / 102,0 Nm pie 1300 apgr./min

Velkšanas caurules diametrs: 1,81 collas / 46 mm

Vārpstas caurums: 2,31 in / 58,7 mm

C ass maksimālais ātrums: 60 apgr./min

C ass pozicionēšana: ±0,02°

Papildu vārpstas patronas izmērs: 5,3 collas / 135 mm

Papildu vārpstas gals: A2-5

Papildu vārpstas maksimālais apgriezienu skaits: 6000 apgr./min

Papildu vārpstas maksimālais sinhronizācijas ātrums: 4800 apgr./min

Papildu vārpstas caurums: 1,50 collas / 38,1 mm

Papildu vārpstas ātrgaitas pārvietošanās (B-ass): 10 m/min

Aizmugurējā vārpstas konuss: MT3

Aizmugurējā vārpstas hidrauliskā vārpstas pārvietojums: 3,8 collas / 95 mm

Revolvera pozīcijas: 12

Revolvera instrumentu tips: BMT45

Darbīgo instrumentu maksimālais apgriezienu skaits: 6000 apgr./min

Dzesēšanas šķidruma tilpums: 30 gal / 114 L

Gaisa prasības: 4 scfm pie 100 psi (min. 80 psi) / 113,0 L/min pie 6,9 bar (min. 5,5 bar)

Piegādes izmēri (garums x platums x augstums): 126,0 x 70,0 x 81,0 collas / 321 x 178 x 206 cm
