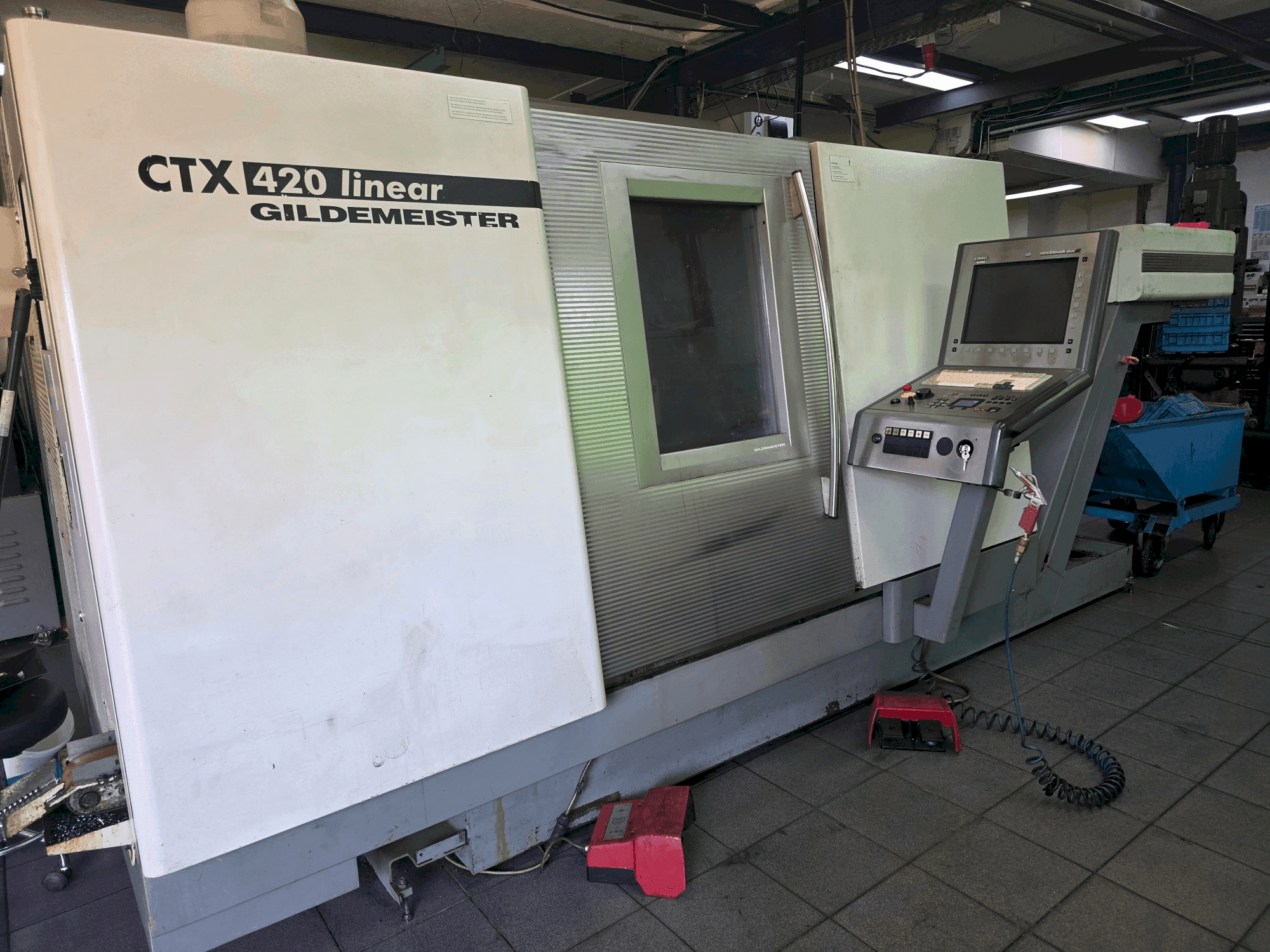

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C ass

• Y ass

• Daļēji dobi iespīlēšanas ierīce

• Galvenās vārpstas diferenciālā spiediena iespīlēšana

• Pneimatiski darbināma detaļu savākšanas iekārta ar konveijera lentes palīdzību, detaļām, kuru garums ir d 65 mm x 200 mm.

• Pilnībā atjaunots instrumentu revolveris

• Komplektā iekļauts aizmugurējais krājums

• Instrumentu mērierīce darba zonā, automātiski pagriežama (ierobežojumi: iespīlēšanas ierīces spīles nedrīkst pārsniegt 280 mm).

• CNC vadība: HEIDENHAIN Plus iT

• Spīlēšana: Daļēji dobas iespīlēšanas ierīces

• Atbalsts: Aizmugurkauls:

• Stāvoklis: Mašīna pilnībā gatava virpošanai.


Pamataprīkojuma papildinājumi un funkcijas

• Vadības pagarinājums (B-A0111): TurnPlus vadības paplašinājums CTX 420/520 Linear 8

• Vārpstas stiprinājums (B-B0030): Galvenās vārpstas diferenciālā spiediena iespīlēšana 9

• Instrumentu mērīšana (B-H2305): Instrumentu mērierīce darba zonā, automātiski pagriežama 10 Piezīme: Izmantojot mērierīci, iespīlēšanas ierīces spīļu šūpoļu šūpoļu diametrs nedrīkst pārsniegt 280 mm11.

• Eļļas miglas atdalītājs (B-H2310): Eļļas miglas separators ar mehānisko rūpniecisko filtru, $1500\ m^{3}/h$ 12

Stieņu masas apstrādes komplekts (B-E2302)

Šajā komplektā ietilpst: 13 - dobā iespīlēšanas ierīce, Ø 68 mm 14 - detaļu noņemšanas ierīce, pneimatiski darbināma, ar konveijera lenti 15 Detaļām līdz: $\text{\O 65 mm}\times\text{200 mm}$ garumā 16 - Savienojums stieņu padevējam vai stieņu ielādes magazīnam 17 - Signāllampa 4krāsaina 18

Pakalpojumi un dokumentācija

• Uztvērējierīces serviss (B-Z0010): (Piegādātā) mehāniskā turētāja montāža/funkcionālā pārbaude piegādes uzņēmumā, iespējams, ieskaitot turētāja atloka regulēšanu19. Piezīme: jāpiegādā arī savienojuma gabals un nepieciešamais skavas atloks20.

Papildu aprīkojums

• Skaidu transportieris

• Eļļas miglas atdalītājs ar mehānisko rūpniecisko filtru, 1500 m³/h

• Iepakojuma stieņu apstrāde G

• Signāllampiņa 4krāsu

• Dobi aizdares ierīce, Ø 68 mm

• Pacelšanas sija iekļauta komplektā

• 1 mašīnas dokumentācijas komplekts

Pēc izvēles:

• 10x AGW aksiālais

• 10x AGW radiālais

• 39x urbjmašīnu turētāji

• 29x virpošanas stieņu turētāji

• 2x velmēšanas instrumenti

• 3x griezējmehu turētāji

• 1x Berga jaudas skavotājs, tips KH 200

• 93x spīļu komplekts trīsžokļa turētājam
