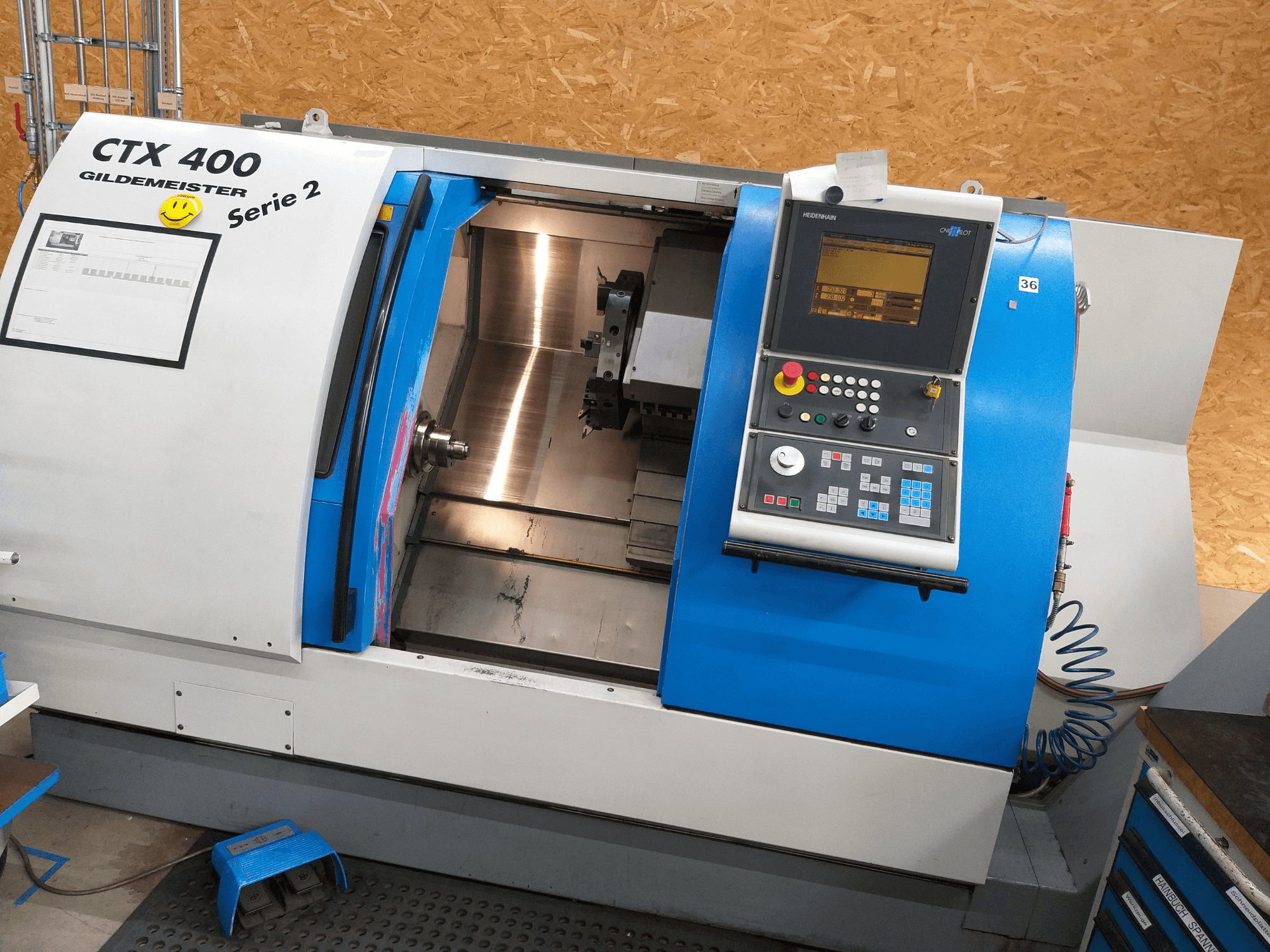

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Vadības bloka zīmols: HEIDENHAIN

• Vadības bloka modelis: CNC PILOT

• Attālums starp centriem: 600 mm

• Pagrieziena diametrs virs gultnes: 570 mm

• Pagrieziena diametrs pāri šķērsvirziena slīdnim: 470 mm

• Maksimālais virpošanas diametrs: 420 mm

• Vārpstas gals: DIN 55026 plakanais atloks, izmērs 170h5

• Priekšējā gultņa diametrs: 120 mm

• Vārpstas caurums: 79 mm

• Maksimālais patronas diametrs: 250 mm

• Maksimālais griezes moments: 320 Nm

• Revolvera tips: diska tipa revolveris

• Instrumentu sistēma: VDI 20/20

• Aizmugurējā vārpstas konuss: MK4

• Aizmugurējā vārpstas diametrs: 80 mm

• Aizmugurējā vārpstas pārvietojums: 550 mm

• Padeves piedziņa X-ass: 3,3 kW

• Padeves piedziņa Z-ass: 3,3 kW

• Eļļošanas sūkņa jauda: 0,1 kW

• Dzesēšanas šķidruma sūkņa jauda: 1,4 kW

• Hidrauliskā sūkņa jauda: 1,5 kW

• X ass ātrgaitas pārvietošanās: 24 000 mm/min

• Z ass ātrgaitas pārvietošanās: 20 000 mm/min

• Padeves ātrums: 0,025–7000 mm/min

• Vītnes solis: 0,025–3500 mm/min

• Dzesēšanas šķidruma tvertnes tilpums: 100 L

• Elektropiegāde: 400 V

• Frekvence: 50 Hz

• Pieslēgtā slodze: 44 kVA

• Nominālā strāva: 64 A

• Vadības spriegums: 24 V

• Darbības stundu skaits: 58 132 h

• CE sertificēts

• Piegādes komplektācija, kā parādīts attēlā, ieskaitot 3 iekšējās skavas

• Konfigurācija, kā parādīts: VDI30 disku revolveris

Papildus aprīkojums:

• Aizmugurējais vārpstas turētājs

• Skaidu konveijers
