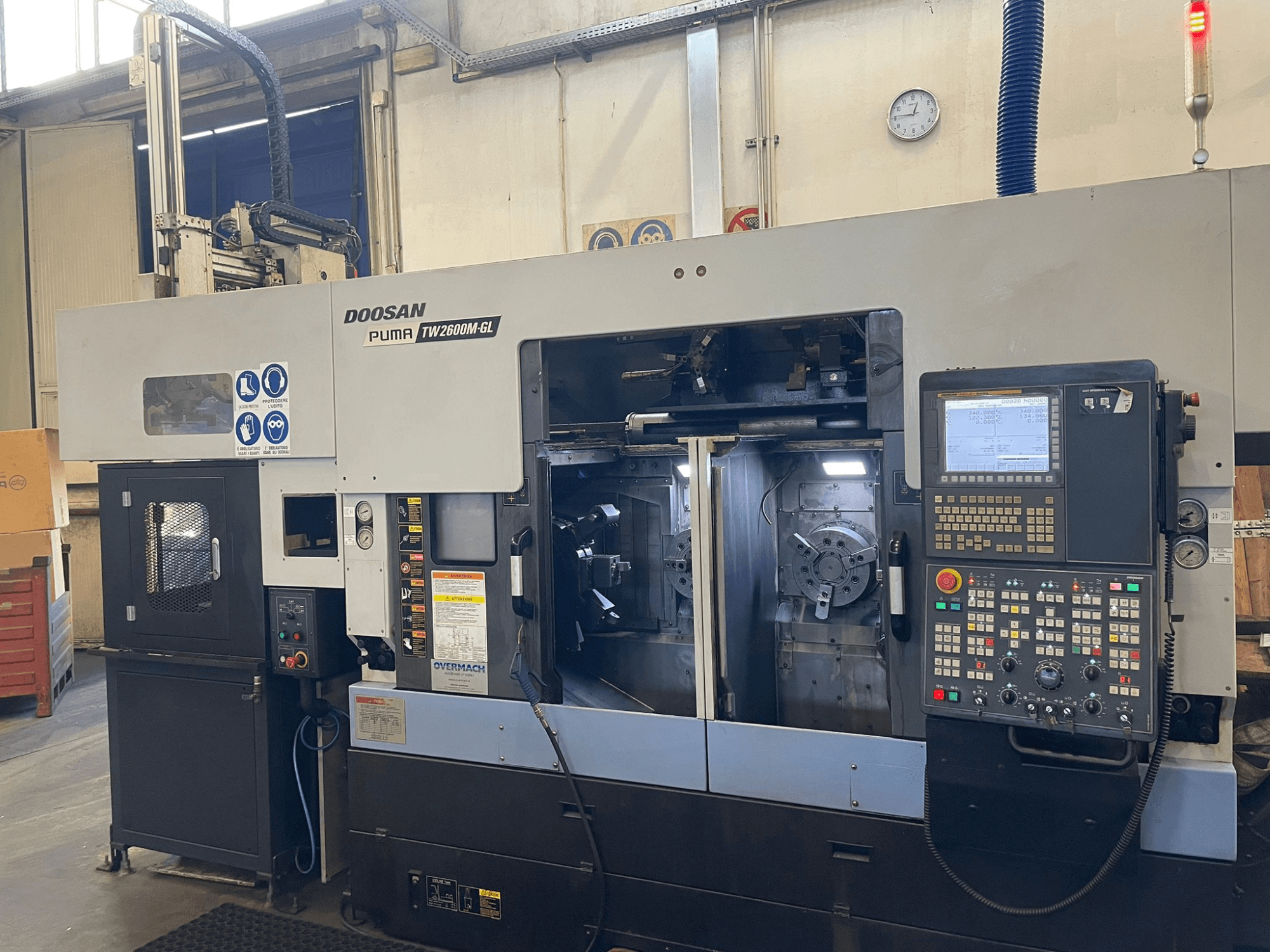

DOOSAN - TW2600 M-GL IT-TUR-DOO-2017-00006

• Kontrole: (Digital FANUC, rokasgrāmata Guide i, paplašināta atmiņa 512+512 KB, Ethernet, RS-232C, USB, stingra griešana, instrumentu nobīdes atmiņa, padeves ātruma pārslēgšana).

• Konstrukcija: Čuguna pamatne, dubultā atdalītā konstrukcija (kreisā/ labā), 0° slīpums.

Vārpstas un jauda

• Vārpstas priekšgals: ASA A2-6

• Skavas diametrs: Ø 255 mm (dubultā skavas konfigurācija)

• Stieņa ietilpība: 1,5 mm: Ø 66 mm

• Maksimālais virpošanas diametrs: Ø 350 mm

• Maksimālais virpošanas garums: 245 / 274 mm

• C1/C2 ass pozicionēšanas precizitāte: ±0,001° (hidrauliskā indeksēšana)

• Attālums starp vārpstas centriem: 0,5 mm: 450 mm

• Maksimālā slodze uz vārpstu: 260 kg

Asis un padeves

• Slīpnes: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Ātrā kustība (X1/Z1, X2/Z2): 24 / 24 m/min

• Griešanas padeve (X1/Z1, X2/Z2): 12 / 12 m/min

• Rotācijas ass padeve (C1/C2): 33 apgr./min

Turrets

• Labais revolveris: BMT-55P motorizēts revolveris, 12 stacijas (visas ar piedziņu), maksimālais griešanās ātrums 5000 apgr./min, piedziņas motors 5,5 / 3,7 kW.

• Instrumentu saskarne: Instrumentu kāts 25 × 25 mm; urbšanas stienis Ø 40 mm.

• Indeksēšana: 0,2 s uz staciju, servoindeksēšana ar hidraulisko fiksatoru.

Papildu aprīkojums

• A1 tipa portālceltnis:

  • Iekraušanas jauda: maks. 6 kg

  • Detaļas diametrs: 1: Ø 25 līdz Ø 125 mm

  • Detaļu garums: 20-100 mm

  • Asu gājieni (X/Y/Z): 710 / 215 / 220 mm

  • Tipisks iekraušanas/izkraušanas cikla laiks: 9 s

  • Darba gaisa spiediens: 5-6 bāri

• Detaļu magazīns (recirkulācijas palešu sistēma, A1 tips):

  • Palešu skaits: 14

  • Maksimālais vienību skaits uz paletes: 15

  • Kopējā ietilpība: līdz 210 gab.

• Instrumentu pakete abiem revolveriem:

  • Aksiālo instrumentu turētāji: 3 + 3

  • Radiālo instrumentu turētāji: 1 + 1

  • Piedziņas instrumentu turētāji: 2 + 2

  • Reduktora uzmavas: ER-25, Ø 25 mm

• Augstspiediena dzesēšanas šķidruma sistēma

• Trombu transportieris un aizsargs pret šļakatām
