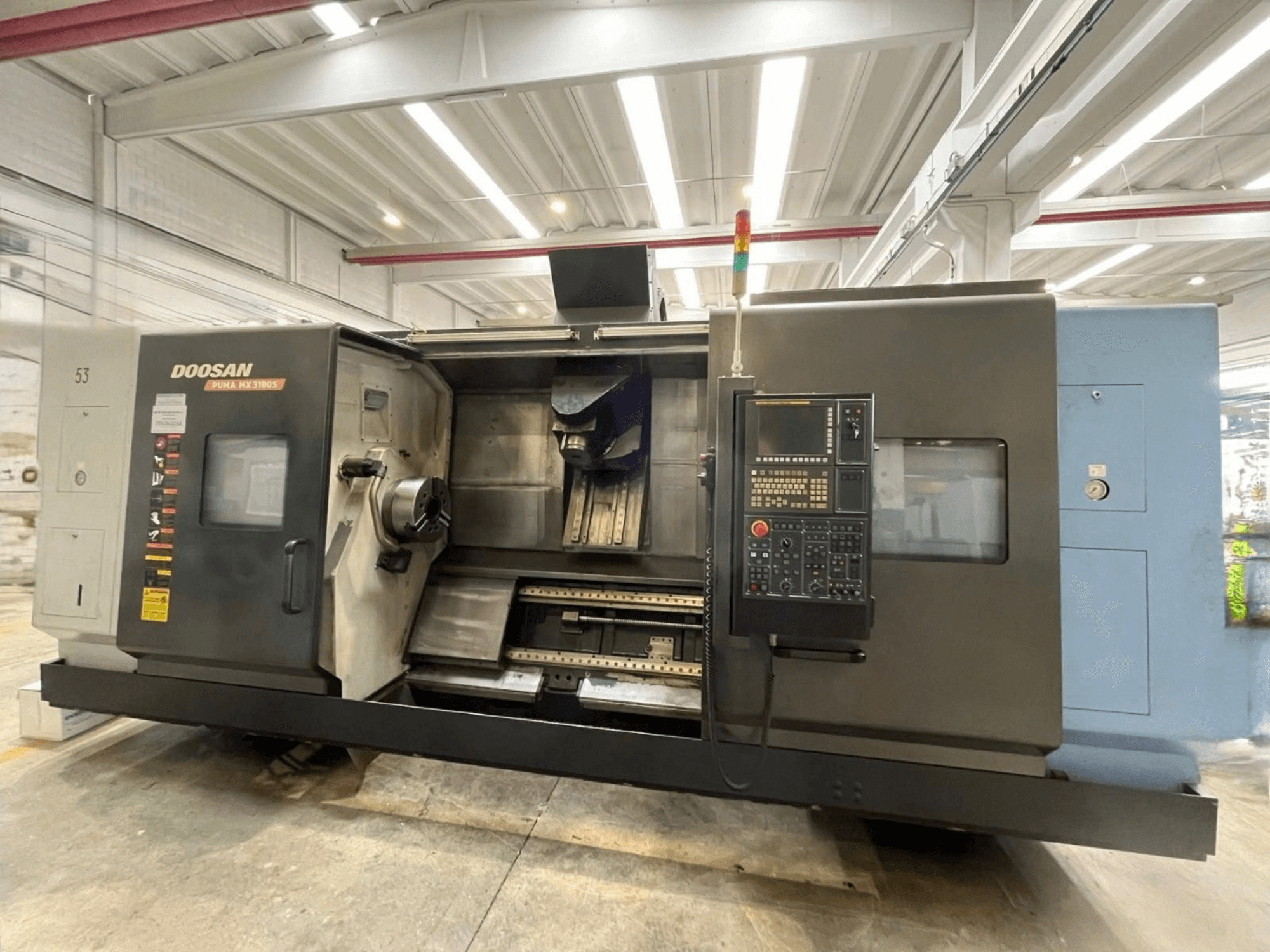

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Gultne: Čuguna ar lineārām rullīšu vadēm visās asīs

Kreisais vārpstas (galvenais)

• Vārpstas gals: ASA A2-11

• Pats: hidraulisks 3-žokļu, Ø315 mm

• Maksimālā pieejamā jauda no: 238 apgr./min

• Maksimālais griezes moments: 1 003 / 1 203 Nm

• Iebūvēts vārpstas motors; priekšējais gultnis Ø160 mm

• Vārpstas caurums: 115 mm; velkšanas caurules iekšējais diametrs: 103 mm

• C1 pozicionēšana: nepārtraukta/interpolēta, izšķirtspēja 0,001°, hidrauliska vārpstas fiksācija

Labais vārpstas (papildu)

• Vārpstas gals: ASA A2-8

• Pats: hidraulisks 3-žokļu, Ø254 mm

• Apgriezienu skaits: 40–4 000 apgr./min

• Motora jauda (zemais/augstais elektroniskais diapazons): 15/22 kW | 22/26 kW

• Maksimālā pieejamā jauda no: 450 apgr./min

• Maksimālais griezes moments: 398 / 539 / 700 Nm

• Iebūvēts vārpstas motors; priekšējais gultnis Ø130 mm

• Vārpstas caurums: 86 mm; velkšanas caurules iekšējais diametrs: 77 mm

• C2 pozicionēšana: nepārtraukta/interpolēta, izšķirtspēja 0,001°, hidrauliska vārpstas fiksācija

Asu pārvietojumi

• B (augšējā revolvera rotācija): 240° (±120°)

• A (spindeles pārvietošana pa labi): 1 550 mm

• C1/C2 (vārpstas rotācija): ±360°

Ātrgaitas pārvietošanās / padeves

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A ass: 30 m/min

• B ass rotācija: 42 apgr./min

• C1 / C2 asis: 400 apgr./min

• X1/Z1 interpolācijas padeve: līdz 500 mm/apgr.

Pagriežama augšējā revolvergalviņa / frēzēšanas vārpsta

• B ass piedziņas pagriežamā galviņa ar rullīšu zobrata ekscentru (RGC)

• Apstrāde ar kreiso vai labo vārpstu

• B-ass izšķirtspēja: 0,001°; līdz pat 4 asu vienlaicīgai apstrādei ar FANUC 31i-A

• Hirth mehāniskā fiksācija: galvas orientācija 5°; vārpstas orientācija daudzmalīgiem instrumentiem 30°

• Vārpstas savienojums: Capto C6 (divkontaktu)

• Ātrums: 60–12 000 apgr./min

• Motora jauda (zemais/augstais elektroniskais diapazons): 10/15/18,5 kW | 15/18,5/22 kW

• Maksimālā pieejamā jauda no: 1 500 apgr./min.; maksimālais griezes moments: 64 / 96 / 118 Nm

• Iebūvēts motors; gaisa sensors instrumenta nostiprināšanas apstiprināšanai

• Centralizēta dzesēšanas sistēma; stingra vītņu griešana

Automātiskais instrumentu mainītājs

• Tips: uz grīdas uzstādāms, ar diviem rokām; garš Z virzienā pārvietojams rīku magazīns

• Piedziņas: servopiedziņas instrumentu maiņas svira un instrumentu ķēdes rotācija

• Konuss: Capto C6

• Instrumentu maiņas laiks: no viena instrumenta uz otru – 1,8 s; no viena skaidu kopuma uz otru – 10 s

• Maksimālais instrumenta diametrs: 130 mm (blakus tukšs) / 90 mm (blakus aizņemts)

• Maksimālais instrumenta garums: 400 mm

Apstrādes jauda

• Maksimālais pagrieziena diametrs virs gultnes: 1 000 mm

• Maksimālais pagrieziena diametrs virs ratiņiem: 700 mm

• Maksimālais virpošanas diametrs no patrona: 670 mm (augšējā galviņa 0° leņķī) / 760 mm (augšējā galviņa slīpā stāvoklī)

• Maksimālais virpošanas garums starp centriem: 1 500 mm

• Maksimālais attālums starp vārpstas galiem: 1 540 mm

• Y ass cauruma diametrs: Ø230 mm (±115 mm)

• Maksimālā stieņa caurlaidspēja: kreisajā pusē Ø102 mm; labajā pusē Ø76 mm

• Maksimālais neatbalstīta detaļas svars: kreisajā pusē 400 kg; labajā pusē 220 kg

Dzesēšanas šķidrums un standarta aprīkojums

• Augstspiediena dzesēšanas šķidrums caur augšējo vārpstu: 12 bar

• Ārējā dzesēšanas šķidruma padeve augšējai vārpstai: 8 bar

• Dzesēšanas šķidruma tvertnes tilpums: 580 litri

• Automātiskā eļļošanas sistēma

• Centralizēta hidrauliskā sistēma ar augstas efektivitātes dzesētāju

• Elektroskapis ar siltummaini

• Darba zonas apgaismojums; trīskrāsu trauksmes/stāvokļa indikators

• Uzstādīšanas aprīkojums; CE atbilstības deklarācija

FANUC 31i-A CNC funkcijas

• 10,4 collu krāsu LCD; paplašināta tastatūra

• Manuālā Guide-i dialogveida programmēšana

• Mazākais programmējamais solis: lineārais 0,001 mm; rotācijas 0,001°

• Elektroniskais vadības ritenītis: stacionārs un pārnēsājams

• Instrumentu kompensācija: 499 pāri

• Nemainīgs virsmas ātrums; stingra vītņu izgriešana

• Polārā/cilindriskā/spirālveida interpolācija; 3D koordinātu pārveidošana

• FANUC Custom Macro B; 10 līmeņu apakšprogrammu ievietošana

• Programmu atmiņa: 512 KB; līdz 1 000 programmām

• Saskarnes: RS-232C, atmiņas kartes slots, Ethernet

• Vārpstu sinhronizācija starp kreiso un labo vārpstu

Papildu aprīkojums

• Skaidu konveijers: atveramais, izvadīšana pa labi
