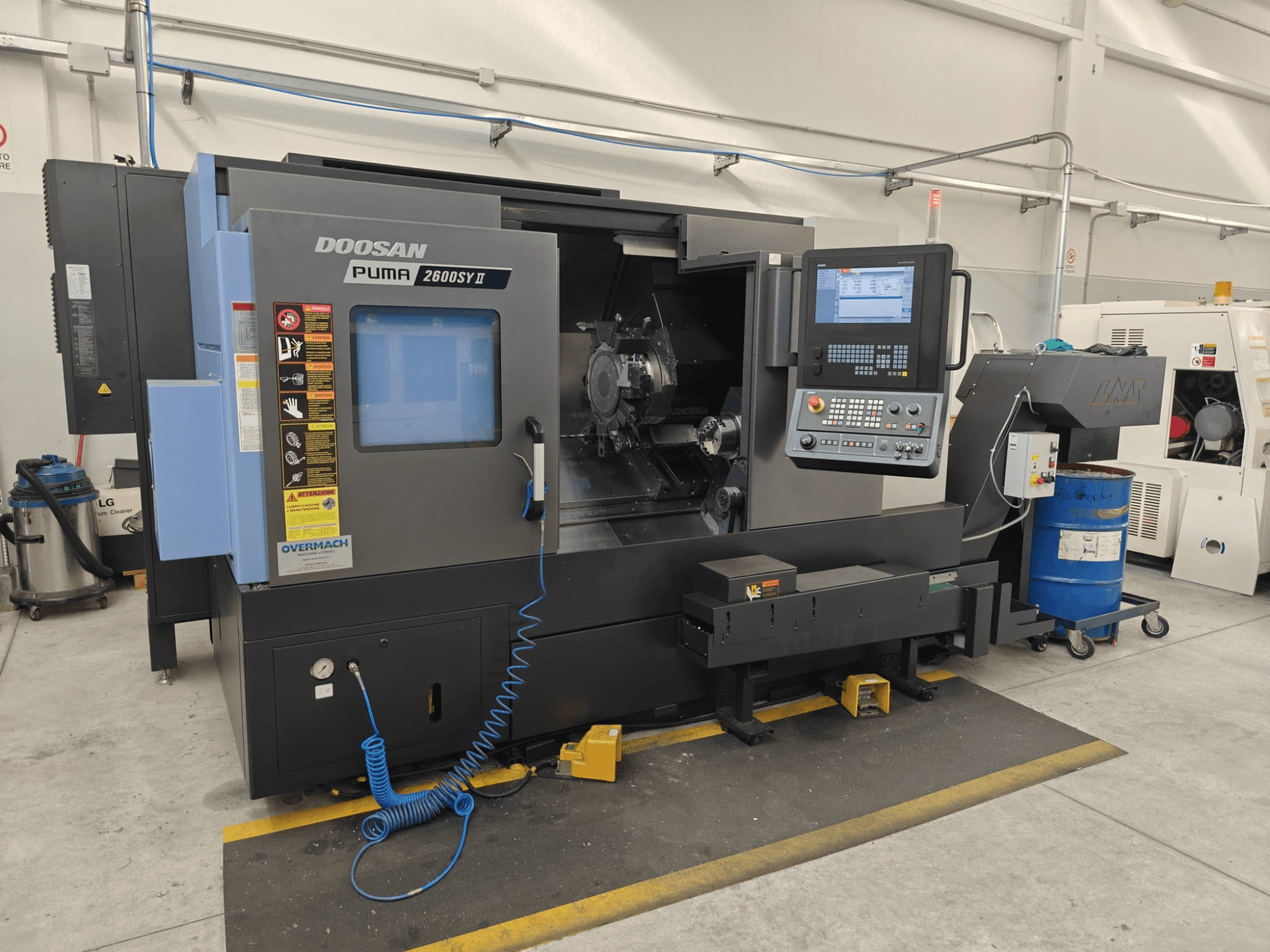

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Vadāmās ass: X, Z, Y, B, C1, C2

• Sliekšņa slīpums: 30°

Pārvietojumi un ātrgaitas pārvietošanās

• B-ass (papildu vārpsta) pārvietojums: 830 mm

• C1 ass: ±360°

• C2 ass: ±360°

• Ātrgaitas pārvietošanās (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Galvenais vārpsts

• Vārpstas gals: ASA A2-8

• Hidrauliskais patronas skavas: 254 mm, 3-žokļu

• Maks. griezes moments: 730 Nm

• Vārpstas caurums: 91 mm

• Vilces caurules iekšējais diametrs: 82 mm

• Iebūvēts vārpstas motors

• C1 pozicionēšanas izšķirtspēja: 0,001°

Papildu vārpsta

• Vārpstas gals: ASA A2-5

• Hidrauliskais patronas skavas: 170 mm, 3-žokļu

• Apgriezienu diapazons: 60–6 000 apgr./min

• Motora jauda: 18,2 kW

• Maks. griezes moments: 220 Nm

• Vārpstas caurums: 62 mm

• Velkmes caurules iekšējais diametrs: 50 mm

• Iebūvēts motors

• C2 pozicionēšanas izšķirtspēja: 0,001°

• Detaljas izstūmēja gājiens: 120 mm

Apstrādes jauda

• Maks. pagrieziena rādiuss virs gultnes: 780 mm

• Maks. pagrieziena diametrs pie priekšējām durvīm: 680 mm

• Maks. pagrieziena rādiuss virs slīdņa: 630 mm

• Maks. virpošanas diametrs: 376 mm

• Maks. virpošanas garums starp centriem: 760 mm

• Maks. stieņa diametrs, galvenais vārpsts: 81 mm

• Maks. stieņa diametrs, papildu vārpstai: 49 mm

• Frēzēšanas jauda ārpus centra (Y ass): 105 mm (±52,5 mm)

• Maks. darba gabala svars uz atbalsta: 260 kg

• Maks. detaļas svars, izmantojot papildu vārpstu: 520 kg

Revolveris un piedziņas instrumenti

• Revolvera tips: BMT-65

• Revolvera indeksēšanas pozīcijas: 24

• Instrumentu stacijas: 12 (visas 12 ar piedziņu)

• Indeksēšanas laiks: 0,15 / 0,65 sek.

• Virpošanas instrumenta izmērs: 25 × 25 mm

• Urbšanas instrumenta jauda: Ø50 mm / Ø32 mm

• Piedziņotā instrumenta ātrums: 50–5 000 apgr./min

• Piedziņotā instrumenta jauda: 4,1 / 7,79 kW

• Maks. piedziņas instrumenta griezes moments: 79,8 Nm

• ER-32 kapacitāte: Ø3–20 mm

• Cietā vītņu griešana: Jā
