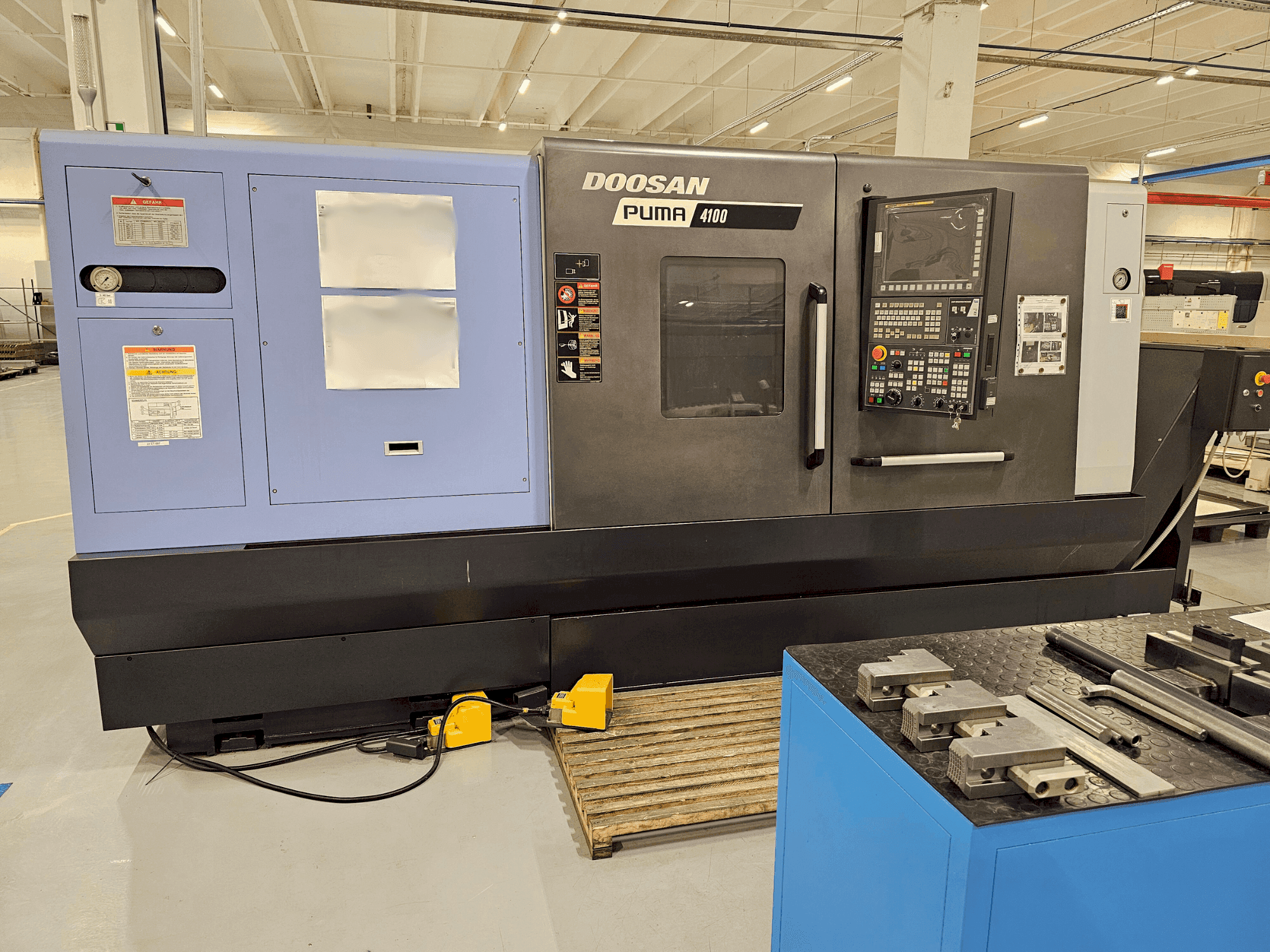

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Papildu aprīkojums

• Hidrauliskā sistēma // Tvertnes tilpums: 16 L, Eļļas viskozitātes pakāpe: ISO VG32
• Eļļošanas sistēma // Tvertnes tilpums: 4,3 L, Izplūdes tilpums: 0,1 (50Hz) L/min, Eļļas viskozitātes pakāpe: ISO VG68
• Dzesēšanas šķidruma sistēma // Tvertnes tilpums: 365 L, Dzesēšanas šķidruma veids: Ūdenī šķīstošs griešanas šķidrums, Dzesēšanas šķidruma sūkņa motora jauda: 0,4 kW, Dzesēšanas šķidruma sūknis maks. spiediens: 0,15/0,1 (60/50Hz) MPa, Dzesēšanas šķidruma sūknis maks. plūsmas ātrums: 40 L/min
• Pilna korpusa mikroshēma un dzesēšanas šķidruma vairogs
• Priekšējo durvju bloķētājs Kājas slēdzis
• Hidrauliskais spēka agregāts
• Hidrauliskā patrona un darbības cilindrs
• Darba gaisma
• Skaidu konveijers

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Instrumentu turētājs un urbšanas uzmavu komplekts
• Vienkārša operētājsistēma
• Doosan nevada i
• Programmējams astes krājums
• Dzesēšanas šķidruma sūknis 4 kw 1,0 mpa 30l/min
• Automātisks instrumentu iestatītājs
• Signālu tornis
• Eļļas skimmers
• Doosan instrumenta slodzes uzraudzība
• Patvaļīga ātruma vītņošana rūdītiem un slīpētiem cietajiem žokļiem

Tehniskās mašīnas priekšrocības

• Šūpoles virs gultas: 790mm // šūpoles virs segliem: 590mm
• Maksimālais pagrieziena diametrs: 550 mm
• Maksimālais pagrieziena garums: 1042 mm
• Stieņa darba diametrs: 116. 5mm
• Precizitāte: pozicionēšana x, z: 0,01/0,02mm
• Atkārtojamība: ±0,002 / ±0,003
• Piedziņas mehānisms - siksnas piedziņa + pārnesumkārbas standarta patronas izmērs: 380(15”) mm // vārpstas deguns: a2-11 asa // vārpstas gultņa diametrs (priekšējais): Ø180 mm // vārpstas cauruma diametrs: Ø132 mm // urbums no vilkšanas caurules: Ø117. 5 mm
• Maks. Vārpstas griezes moments pagriešanai: 2379 n. M
• Astes balsts - piedziņas mehānisms: programmējams (piedziņas stienis + kariete) // spalvas diametrs: Ø120 mm // spalvas gājiens: 120 mm // astes gājiens: 1000 mm // astes daļas centrs: #5 dead center mt
• Tornītis - instrumenta turētāja stiprinājuma veids: di bāzes turētājs // instrumentu staciju skaits: 10 ea // torņa indeksēšanas veids: servo piedziņas veids // torņa indeksēšanas laiks – pilna stacija: 1. 9 // od instrumenta izmērs: 32x32 mm // maks. Urbšanas stieņa izmērs: Ø60 mm // ātrās kustības ātrums x, z - ass: 16/20 m/min // lodveida skrūve (diametrs x izvads) - x ass: 40 x 8 mm // lodveida skrūve (diametrs x izvads) - z ass : 50 x 10 mm // servomotora jauda x, , z – ass: 4,0 / 7,0 kw

Papildu informācija

Vadības jauda: 3Ph-AC220V/50Hz // Nepieciešamā jaudas jauda: 42,25 kVA // Saspiestā gaisa padeve, spiediens: 0,5 MPa // Displeja bloka izmērs 15” krāsa // 380V – 220V Elektroenerģijas transformators
