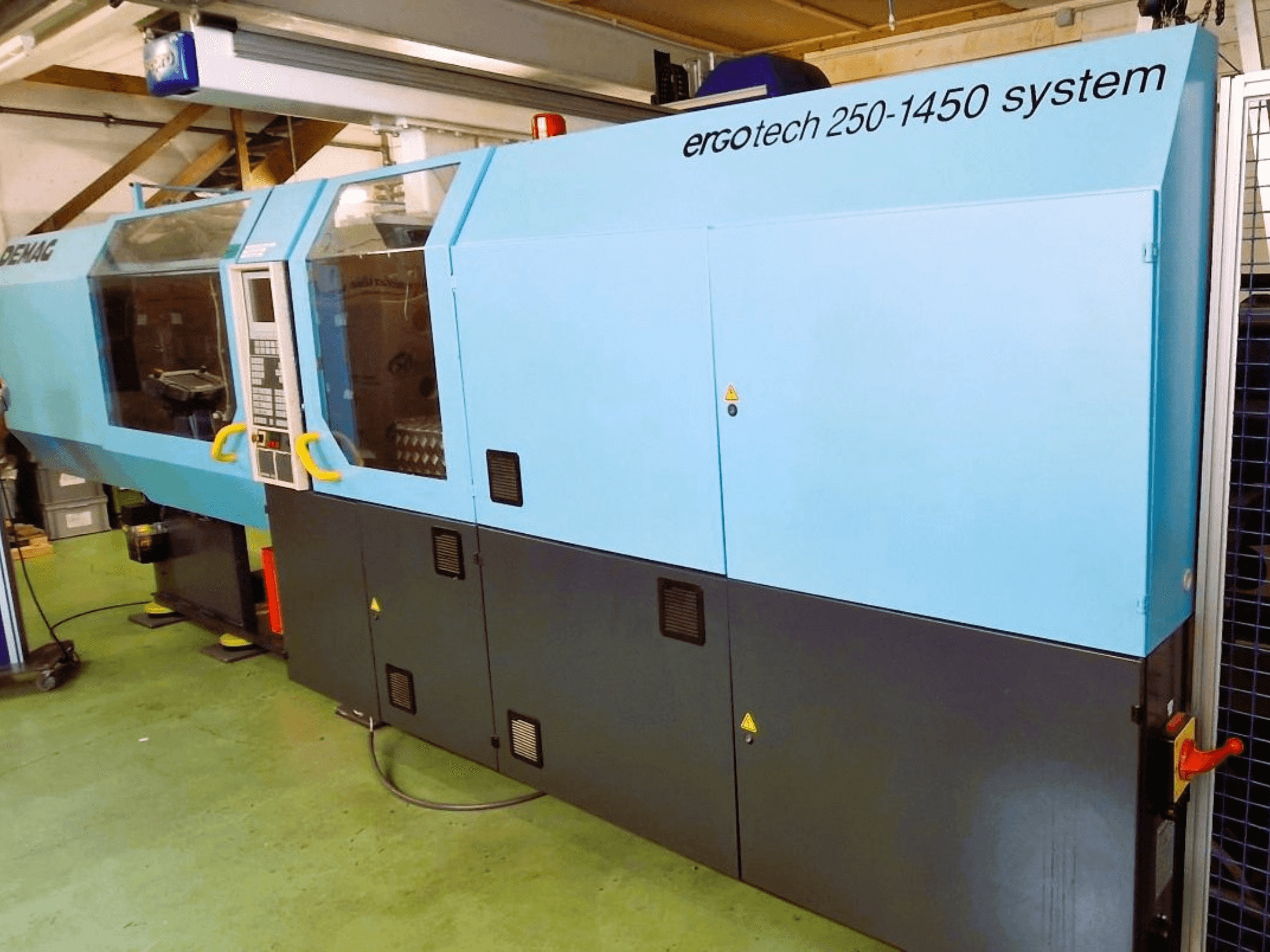

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Stiprinājuma bloks:

  • Stiprums: 2500 kN (turēšanas spēks 2750 kN)

  • Maksimālais atvēršanas gājiens: 675 mm

  • Instrumenta/veidnes augstums: 330-710 mm

  • Attālums starp saitēm: 630 × 630 mm

  • Maksimālais attālums starp instrumentu iespīlēšanas plāksnēm: 630 630 mm: 950 × 950 mm

  • Maksimālais veidnes svars: 3300 kg

  • Izstumēja gājiens: 200 mm

  • Izstumšanas spēks: 80 kN (ievilkšanas spēks 35 kN)

  • 5 punktu dubultā pārveres svira, kompakta; ar eļļu eļļotas pārveres sviras ar optimizētiem impulsiem.

  • Balsts kustīgai plātnei; regulējams formas stiprinājuma plātnes augstums.

  • Indukcijā rūdīti stiprinājuma stieņi (4 reizes), augšējās kolonnas izvelkamas

  • 3 veidņu atvēršanas/aizvēršanas ātrumi; IBED regulējams fiksācijas spēks.

  • Hidrauliskais veidņu izmetējs; veidņu plākšņu stāvokļa mērīšanas sistēma

  • Automātiska presformas dzesēšanas izslēgšana darbības traucējumu gadījumā

• Iesmidzināšanas bloks:

  • Iesmidzināšanas bloks: 1450

  • Skrūvju diametri: 50 / 60 / 70 mm (pašlaik aprīkots: 70 mm)

  • L/D attiecība: 20:1 (visi skrūvju cilindri)

  • Maksimālais dozēšanas gājiens: 270 mm

  • Aktīvā skrūves ievilkšanas sistēma; hidrauliska skrūves ievilkšana pēc spiediena noturēšanas vai plastificēšanas

  • Atsevišķi apsildāmas cilindru zonas; 5 pašoptimizējošas temperatūras kontroles cilpas (cilindrs un sprausla)

  • Ātruma regulēšana, izmantojot 10 atbalsta punktus (daudzstūra profils)

  • Skrūves ātruma regulēšana, izmantojot 6 pakāpes

  • Noturēšanas spiediena regulēšana: 10 pakāpju (daudzstūra profils)

  • Iesmidzināšana, izmantojot pārvietojuma mērīšanas sistēmu (strauja/līstoša)

  • Regulējams pretspiediens; spilvena uzraudzība turēšanas spiediena laikā

  • 2 3 ātrumu iesmidzināšanas sistēma; divpakāpju izstumšanas ātrums

• Sprausla:

  • Maksimālais sprauslas gājiens: 440 mm.

  • Sprauslas iegremdēšanas dziļums: 40 mm

  • Sprauslas kontaktspēks: 110 kN

• Veiktspēja/dati:

  • Maksimālais detaļas svars (PS): 1,5 kg: 927 g

  • Uzpildes tvertnes tilpums: 110 L

  • Eļļas tvertnes tilpums: 700 L

  • Sūkņa bloks: Sūkņa tilpums: 37 / 45 kW

  • Elektriskais pieslēgums: 380 V / 50 Hz

• Vadības ierīces un HMI:

  • Pilnībā vadāma iesmidzināšanas iekārta; modulāra konstrukcija.

  • Energoefektīvs DFE hidrauliskais vadības sūknis

  • Cilindru maiņas sistēma ar automātisku datu pārveidošanu

  • Iebūvēta rampas funkcija formas atvēršanai/aizvēršanai

  • Operatora termināls IBED ar 10 collu LCD un 3,5 collu diskdziņu disku.

  • Iestatītās vērtības ievadīšana bāros, cm³, mm/s vai %.

  • Iesmidzināšanas profilu grafiskais atbalsts

  • PDE procesa datu iegūšana (20 parametri + 100 ciklu grafiki); procesa kontrole

  • Teksta kļūdu diagnostika

  • Procesa datu pārsūtīšana uz citām ERGOtech iekārtām

  • Ieslēgšanas/izslēgšanas programma ar izsmidzināšanas izsmidzināšanu

  • Palīdzības funkcija ar disketes palīdzību

• Saskarnes un savienojumi:

  • EOAT/periferijas kopne ierīču pieslēgšanai

  • V24 saskarne cietās kopijas printerim; printera programma + cietā kopija

  • Apstrādes saskarne VDMA 24465 (32 kontakti)

  • Instrumentu aizsardzības saskarne (izstumšanas plates bloķētājs)

  • Instrumentu savienojums DIN standarts

  • Kontaktligzdu kombinācija:

    • 2× 220 V / 2× 380 V + automātiskā izslēgšanās

    • 2× 220 V + 1× 380 V kontaktligzda (SO)

  • Pneimatiskie vārsti (3/2) instrumentu montāžas plāksnei

  • Dzesēšanas ūdens regulēšana: 8 virzienu (ar iespēju paplašināt līdz 12 virzieniem)

  • Vizuāls bojājuma indikators (mirgojoša gaisma)

• Krāsas apdare:

  • Apakšējā daļa antracīts; augšējā daļa zila/zaļa/ gaiši pelēka

Papildu aprīkojums

• Sepro robots (apstrāde)

  • Horizontālais šķērsgriezums X: kopā 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Piedziņa: servomotors

  • Maksimālais pārvietošanās ātrums: 4000 mm/s

  • Izvades puse: mašīnas aizmugure

  • Fiksētās bāzes augstums aptuveni: 480 mm

• Materiālu tvertne

• Temperatūras kontrolieris ar grafisku reģistrēšanu

• Dzesēšanas ūdens vadības bloks: 8 virzienu, paplašināms līdz 12 virzieniem

• Elastīgs mašīnas stiprinājums (vibrāciju slāpējošas kājas)
