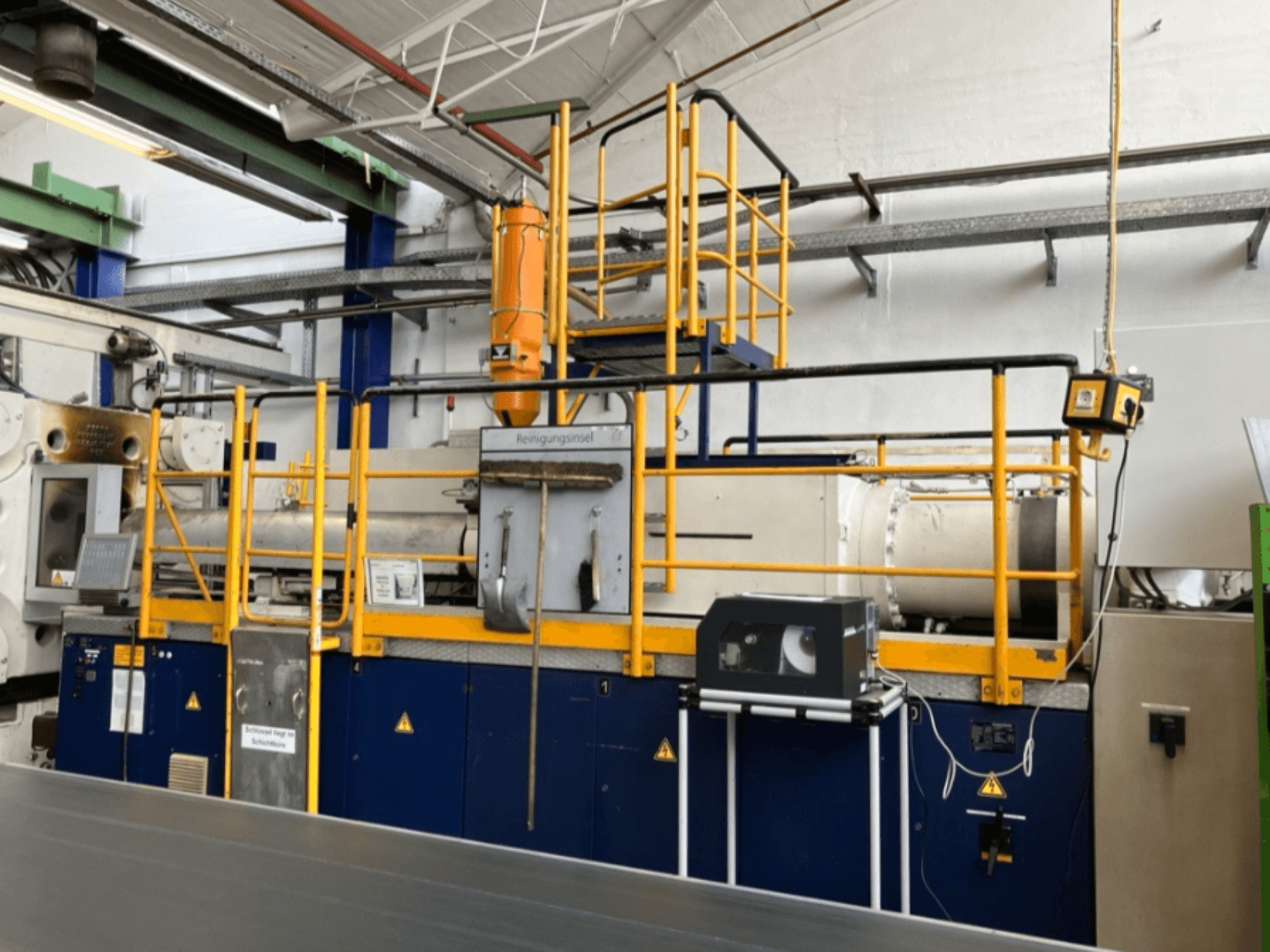

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Iesmidzināšanas vienība

  • Skrūves ātrums: 92 apgriezieni minūtē

  • Iesmidzināšanas ātruma pakāpes:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Iesmidzināšanas mērīšanas gājiens: 200 mm kustība uz priekšu, kas faktiski tiek izmantota, lai iesmidzinātu šāvienu.

  • Iesmidzināšanas spiediena robeža: 185 bāri

• Hidrauliskā sistēma

  • Sūkņa diferenciālais spiediens: 10 bāri

  • Spiediena ķēdes: sūkņa sūknis: 1:

    • Galvenais spiediens: 250 bar

    • Iesmidzināšanas spiediens: 185 bāri

    • Hidrauliskais kontūrs: 150 bar

    • Sekundārais spiediens: 120 bāru

    • Palīgspiediens: 50 bāru

  • Slēgšanās spiediena kritums: aptuveni 4-6 bāri/min.

  • Proporcionālā vārsta spiediena diapazoni:

    • Minimālais: 50 bar

    • Maksimālais: 50 50 50: 50 50 50: 50 50 50: 50 50 50: 50 50 150 bar

  • Vārpstas ātrums: 92 apgr./min

• Apsildes sistēma

  • Apkures zonu skaits: 1: 9

  • Cilindru sildītāja jaudas piemēri: 1: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W.

  • Reģistrētais darba spriegums: 230 V, 220 V, 380 V

  • Temperatūras precizitātes novirze: apm. -1 K līdz +2 K

• Kondicionēšanas / tehniskās apkopes dati

  • Mašīnas izlīdzināšanas pielaide: <0,2 mm/m

  • Iesmidzināšanas bloka izlīdzināšana: 0,0 mm gareniskā novirze

  • Spriegošanas bloka novirzes: +0.3 / -0.4 / +0.3

  • Hidrauliskās eļļas stāvoklis:

    • ISO tīrības klase: 16/14/11

    • Ūdens saturs: <0,1%.

    • Viskozitāte pie 40°C: aptuveni 45 mm²/s

    • Viskozitāte pie 100°C: aptuveni 6,6 mm²/s

    • Viskozitātes indekss: aptuveni 99

    • Daļiņu piesārņojuma līmenis: zems (laboratorijas ziņojums)

• Uzturēšanas statuss (dokumentēts darbs)

  • Veikta elektriskā pārbaude

  • Veikta mehāniskā apkope

  • Veikta hidraulisko šļūteņu pārbaude

  • Veikta eļļas analīze

  • Veikti vibrācijas mērījumi

  • Veikta kalibrēšana un regulēšana

  • Veikta mašīnas regulēšanas pārbaude

• Stundas: 111,569

Papildu aprīkojums

• Robots: REMAK RE-CNC 6 asu robots

  • C ass locīšana: 90°

  • A ass rotācija: 90°

  • B ass rotācija: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
