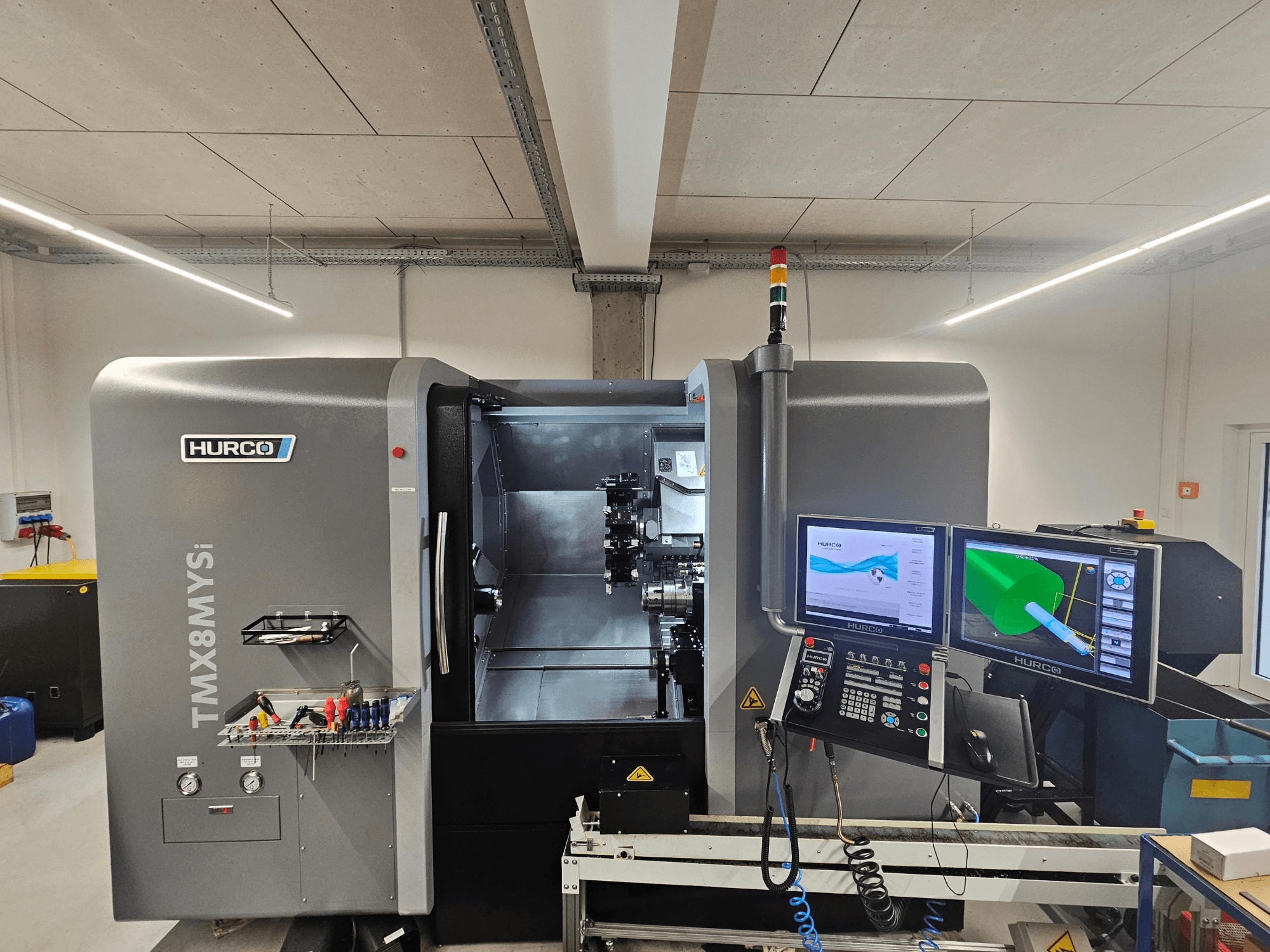

Šis 5-asu Hurco CNC TMX 8 MYSi tika ražots 2023. gadā. Tās maksimālais virpošanas diametrs ir 508 mm, virpošanas garums – 560 mm, galvenā vārpstas apgriezienu skaits – 4500 apgr./min, bet papildu vārpstas apgriezienu skaits – 6000 apgr./min. Mašīna ir aprīkota ar 12 pozīciju instrumentu revolveri un ātrgaitas pārvietošanos X asī ar ātrumu 24 m/min. Ja jūs meklējat augstas kvalitātes virpošanas un frēzēšanas iespējas, apsveriet iespēju iegādāties Hurco CNC TMX 8 MYSi virpošanas-frēzēšanas centru. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: Hurco
- gads: 2023
- MODELIS: CNC TMX 8 MYSi
- ražošanas stundu skaits: 346
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Virpošanas-frēzēšanas centrs
- vadības bloka zīmols: HURCO
Tehniskā informācija - Hurco CNC TMX 8 MYSi
Vadības bloks
- Vadības marka: HURCO
- Vadības modelis: MAX5 Single Control
Izmēri
- Mašīnas augstums: 3296 mm
- Mašīnas garums: 5519 mm
- Mašīnas svars: 7500 kg
- Mašīnas platums: 2552 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 203 mm
- Z ass pārvietošanās: 560 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Jā
Papildus informācija
- Asu skaits: 5
- X ass pārvietojums: 203 mm
- Y ass pārvietojums: ±55 mm
- Z ass pārvietojums: 560 mm
- W-ass pārvietojums: 640 mm
- Ātrgaitas pārvietošanās (X/Y/Z/W): 24 / 12 / 30 / 30 m/min
- Pozicionēšanas precizitāte Pmax: 0,01 mm
- Atkārtojamība Ps: 0,005 mm
- C-ass precizitāte: 25 loka sekundes
- Maks. virpošanas diametrs: 336 mm (e-pasta tekstā norādīts, ka maksimālais virpošanas/pagrieziena diametrs ir 508 mm)
- Maks. virpošanas diametrs pie pilna Y-virziena pārvietojuma: 216 mm
- Maks. svārsta diametrs: 508 mm
- Maks. virpošanas garums: 560 mm
- Maks. detaļas diametrs virs gultnes: 335 mm
- Maks. detaļas svars bez papildu vārpstas/aizmugurējā galviņa: 23,2 kg
- Maks. detaļas svars ar papildu vārpstu/aizmugurējo galvu: 145,5 kg
- Revolvergalvas tips: VDI 40 / DIN 1809
- Revolvergalvas pozīcijas: 12
- Revolvergalvas indeksēšanas laiks: 0,31 s
- Maks. urbšanas stieņa diametrs: 40 mm
- Instrumenta kāta šķērsgriezums: 25 mm
- Dzinējinstrumenta maksimālais apgriezienu skaits: 5 000 apgr./min
- Dzinamā instrumenta jauda: 6,3 kW
- Dzinamā instrumenta maksimālais griezes moments: 28 Nm
- Galvenā vārpsta, maksimālais apgriezienu skaits: 4 500 apgr./min
- Galvenā vārpsta ar sinhrono papildu vārpstu: 2 500 apgr./min
- Galvenā vārpsta jauda (S6 / S1): 25 / 17,2 kW
- Galvenā vārpsta griezes moments (S6 / S1): 239 / 164 Nm
- Galvenā vārpsta patronas diametrs: 203 mm (Kitagawa BB208A6 3-žokļu patrona)
- Galvenā vārpsta stieņa caurules diametrs / stieņa ietilpība: 64,5 mm
- Galvenā vārpsta: A2-6
- Galvenā vārpstas spīles tips: CR60A6
- Galvenā vārpsta paātrinājums (no 0 līdz n max): 3,2 s
- Galvenā vārpsta palēnināšanās (no n max līdz 0): 4,5 s
- Papildspindeles maksimālais apgriezienu skaits: 6 000 apgr./min
- Papildspindeles ātrums, ja galvenais vārpsts darbojas sinhroni: 2 500 apgr./min
- Papildspindeles jauda (S6 / S1): 15 / 11 kW
- Papildu vārpstas griezes moments (S6 / S1): 102 / 75 Nm
- Papildu vārpstas patronas diametrs: 150 mm (Kitagawa B206A5 3-žokļu patrona)
- Papildspindeles ievilkšanas caurules diametrs / stieņa caurlaide: 46 mm
- Papildu vārpstas gals: A2-5
- Papildu vārpstas skavas izmērs: 173E
- Papildu vārpstas paātrinājums (no 0 līdz n max): 4,0 s
- Papildspindeles palēninājums (no n max līdz 0): 4,0 s
- Stenda materiāls: GJS (elastīgais čuguns)
- Vadīkļi: lodveida lineārās kustības vadīkļi X/Y/Z/W virzienos
- Lodveida skrūves: Tiešās piedziņas lodveida skrūves X/Y/Z/W asīs
- Vadības sistēma: HURCO MAX5 Single Control (Pentium tehnoloģija, SSD atmiņa, 2 GB RAM, Ethernet, USB, Windows platforma)
- Displejs: 1 x 19" LCD krāsu ekrāns, kā arī papildu ekrāns pēc izvēles
- CNC programmatūras opcijas: Dialogue/NC Mix pakete, NCPP, ISNC (saderība ar FANUC 0), DXF programmatūra, divkāršas programmatūras vienības (teksta dialogs + ISO kods)
- Papildu uzstādītais aprīkojums: palīgspindeles detaļu izmetējs, gatavo detaļu uztvērējs, gatavo detaļu konveijers, instrumentu priekšuzstādītājs/kalibrētājs, spindeles dzesētājs, elektroskapja siltummainis/gaisa kondicionētājs, LED darba apgaismojums, stieņu padeves interfeiss, pneimatiskā/dzesēšanas šķidruma strūklas patronas tīrīšana
- Elektroapgāde: 400 V, 50 Hz, 3 fāzes (standarta konfigurācija: 61 kVA / 110 A; nominālā jauda: 58 kVA / 83 A; lielākais motors: 22 kVA / 32 A)
- Īssavienojuma / pārtraukšanas jauda: 5 kA RMS simetriskā / 10 000 A
- Pneimatiskā padeve: 7 bar, 140 L/min (sauss, tīrs gaiss saskaņā ar DIN ISO 8573-1, 4. klase)
- Maks. apkārtējā temperatūra: 35 °C
- Nepieciešamā platība: 5 519 mm x 3 296 mm x 2 552 mm
- Iekārtas svars: 7 500 kg
- Transporta svars: 8 250 kg
- Papildu aprīkojums:
* Augstspiediena dzesēšanas šķidruma sistēma: 20 bar (emulsija)
* Dzesēšanas šķidruma tvertnes tilpums: 203 L
* Šķembu aizvākšana: šarnīrveida lentes šķembu konveijers un šķembu savākšanas kabīne
* Mašīnas izlīdzināšanas pēdu komplekts
* Dubultā virpošanas turētāja (BT65A, 25 mm / 1", preces numurs: 9103734 / 48-86150)
* Augstspiediena virpošanas turētājs HP (BT65A, 25 mm, preces numurs: 9103735 / 48-92438-HP)
* Augstspiediena virsmas virpošanas turētājs HP (BT65A, 25 mm, preces nr.: 9103736 / 48-109249-HP)
* Nogriešanas instrumentu turētājs labais SH32 (BT65A, preces numurs: 9103737 / 48-102256R)
* Dubultā urbšanas stieņa turētājs D32 (BT65A, 32 mm, LF 65/120 mm, preces nr.: 9103738 / 48-86160)
* Dubultā urbšanas stieņa turētājs D32 (BT65A, 32 mm, LF 100 mm, preces numurs: 9103739 / 48-101033)
* Kombinētais turētājs DX40x100 (BT65A, 40 mm, preces nr.: 9103740 / 48-92397)
* Spīlveida patronas turētājs ER32x40 (ER 32, preces nr.: 9103741 / 241140020)
* Redukcijas uzmavas IK 32: 32x08 (9103742), 32x10 (9103743), 32x12 (9103744), 32x16 (9103745), 32x20 (9103746)
* Pievadītais leņķveida urbšanas un frēzēšanas agregāts, iekšējā/ārējā dzesēšana, 100 bar, 6000 apgr./min., 80 Nm, ER-32 QF (Preces numurs: 9103749 / QF32-DNI-BT65A-100-1-A)
* Pievadīta leņķveida urbšanas un frēzēšanas vienība, ārējā dzesēšana, 6000 apgr./min., 80 Nm, ER-32 QF (Preces numurs: 9103750 / QF32-DNI-BT65A-100-E-A)
* Pievadīta aksiālā urbšanas un frēzēšanas vienība, iekšējā/ārējā dzesēšana, 100 bar, 6000 apgr./min., 80 Nm, ER-32 QF (Preces nr.: 9103751 / QF32-DNE-BT65A-060-1-A)
* Atslēgu komplekts EHB 32-32 (Preces numurs: 9103752 / 67732000)
* ER-32QF/WW adapteri: WW06 (9103753), WW08 (9103754), WW10 (9103755)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
** Standarta piegādes apjoms ietver tikai bāzes mašīnu. Piederumi un perifērijas iekārtas tiek nepārprotami apstiprināti tikai pirkšanas procesa laikā ar saistošām vienošanām.
