Wenzel - LH 87DE-MEA-WEN-2014-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

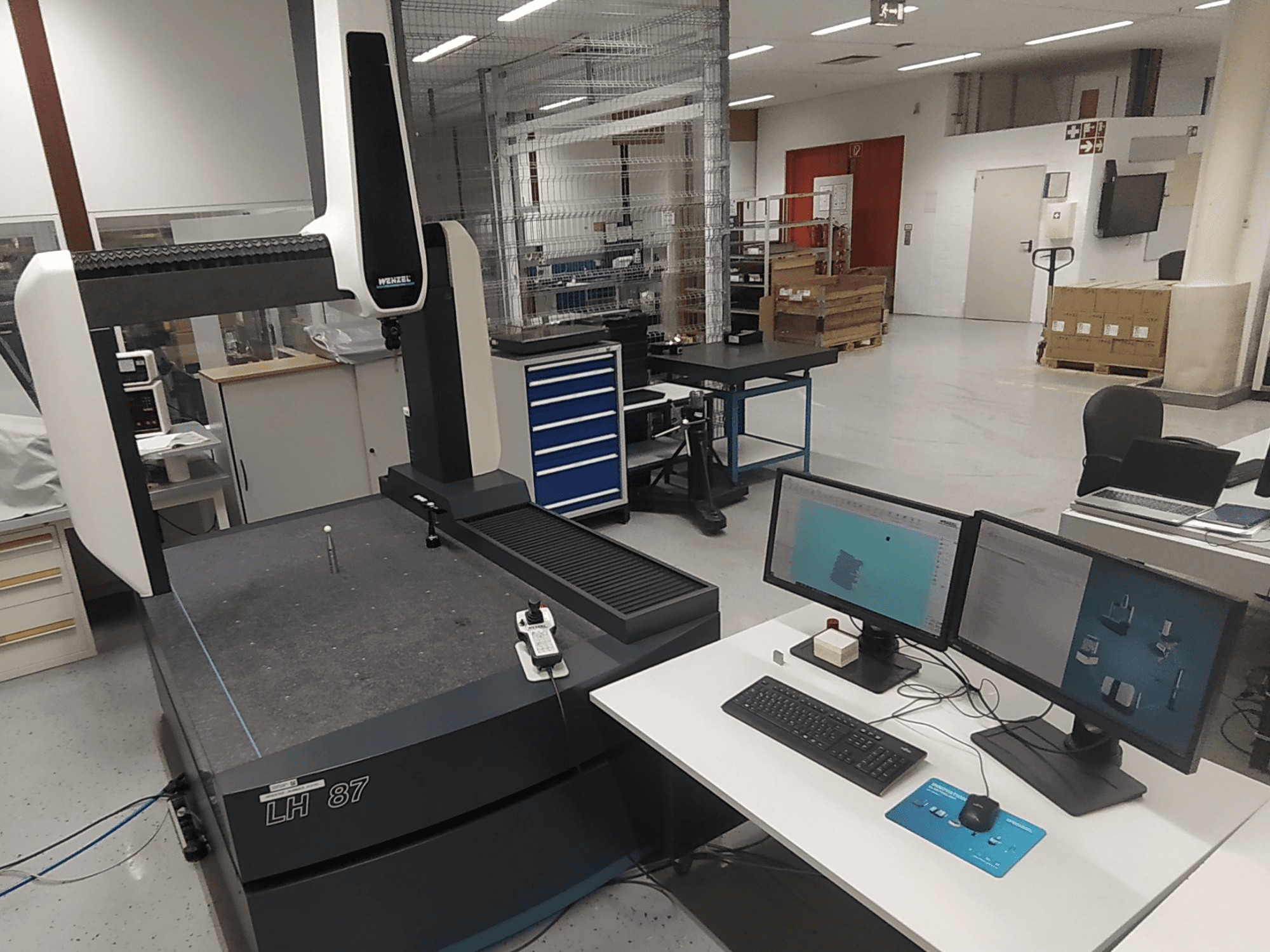

Šī 3 asu Wenzel LH 87 CMM mašīna tika ražota 2014. gadā. Tās mērījumu diapazons ir 800 mm X, 1000 mm Y un 700 mm Z virzienā, un tās maksimālais komponenta svars ir 800 kg. Mašīna ir aprīkota ar pneimatisko gultņu sistēmu visās asīs un Renishaw PH10M Plus motorizētu indeksēšanas zondes galvu. Ja vēlaties iegūt augstas kvalitātes mērīšanas iespējas, apsveriet Wenzel LH 87 CMM mašīnu, ko mēs piedāvājam pārdošanā. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: Wenzel
- gads: 2014
- MODELIS: LH 87
- pielietojuma veids: Matavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Koordinātu Mērīšanas Mašīna (CMM)
Tehniskā informācija - Wenzel LH 87
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 800 mm
- Y ass pārvietošanās: 1000 mm
- Z ass pārvietošanās: 700 mm
Papildus informācija
- Tilpuma garuma mērījumu kļūda (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Garuma mērījumu kļūda gar optisko asi (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Maks. Sastāvdaļas/apstrādes svars: 800 kg
- Ass gultņi: Pneimatisko gultņu sistēma, kas integrēta visās asīs.
- CNC vadības bloks: WPC 3 asu konturēšanas konfigurācija
- Vadības aparatūra: WPC2040 Basic apvienojumā ar Renishaw PHC10-3 PLUS kontroliera plaukta bloku.
- Mašīnas vadības panelis: Wenzel HT400 vadu manuālā vadības pults ar džoistiku.
- Zondes galvas sistēma: Renishaw PH10M Plus motorizēta indeksēšanas zondes galva.
- Zondes sensoru sistēma: Renishaw TP200 augstas precizitātes spriedzes mērīšanas sensors ar skārienjutīgu sprūda sensoru.
- Maiņas statīva sistēma: Renishaw SCR200 6 pieslēgvietu autonoms stylus maiņas tilts (5 pieslēgvietas aktīvi aprīkotas vizuālajā konfigurācijā).
- Aktīvās stylus konfigurācijas (uz statīva):
* 1. ports: Taster 1001 (Ø 1,00 mm)
* 2. ports: Taster 2001 (Ø 2,0 mm cilindriskais)
* 3. ports: Taster 3001 (Ø 2,00 mm Rubīna bumba)
* 4. ports: Taster 4001
* 5. pieslēgvieta: konfigurēta 5. pieslēgvieta (vizuāls apstiprinājums: leņķveida/zvaigžņu iestatījums)
- Novērtēšanas datora aparatūra: Fujitsu Esprimo Desktop PC Tower, kas ievietots īpašā apakšējā galda kontroliera nodalījumā.
- Vizuālās darbstacijas monitori: 2 x BenQ 24" TFT plakanā ekrāna monitori
- Ieejas perifērijas ierīces: Vadu tastatūra, pele un Wenzel zīmola darbplūsmas peles paliktnis.
- Operētājsistēmas kodols: Windows 10 Pro (versija 10.0, Build 19045, 64 bitu versija).
- Metroloģiskās programmatūras komplekti:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 atpakaļ savietojama ekosistēma)
* CM Wenzel CNC vadības ģeometrijas programmatūras modulis.
* CM Wenzel CNC CNC brīvas formas virsmas programmatūras modulis
- Programmatūras licencēšana un drošība: Metrokey Dongle aizsardzība (ID: 45984, statuss: derīgs, vietējā darbstacija), draivera versija 7.6.0
- Pašmāju CAD datu kodola saskarnes: (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC, PRC.
- Izvēles paplašinājuma saskarnes: CATIA, Pro-E, SolidWorks
- Iekļautie kalibrēšanas piederumi: Augstas tīrības pakāpes keramikas atskaites kalibrēšanas sfēra komplektā ar bāzes pagarinājuma kolonnas bloku.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
