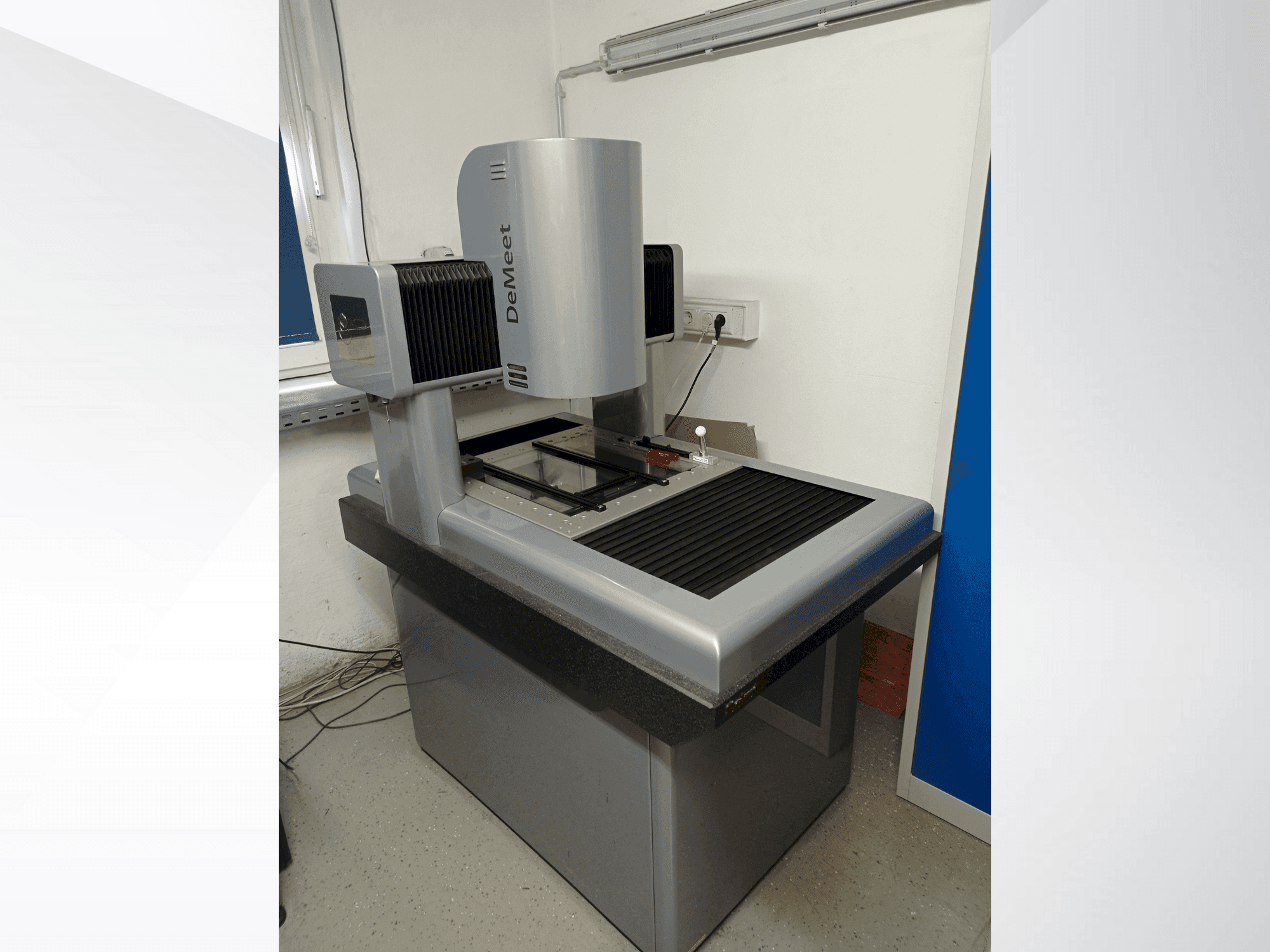

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mērīšanas galda izmēri (mm): x560, y584

- Maksimālā mērīšanas galda slodze (kg): 50

- Videokamera: DeMeet Sony sensora kamera

- Telecentrisko objektīvu opcijas:

- Nikon: 3,0x (varianti: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (varianti: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (varianti: 1,0x, 5,0x, 10,0x)

- Gredzenveida apgaismojums: 3 gredzeni, 16 segmenti, 48 šūnas (regulējams)

- Izstarotā un koaksiālā gaisma: regulējama

- Saskares zondes sistēma: Renishaw TP20 (kombinētā versija)

- Konstrukcija: fiksēts tilts ar granīta pamatni saskaņā ar DIN 876/00

- Konstrukcija: ārkārtīgi zema sprieguma, virsmas slīpēts čuguns

- Mērīšanas galda materiāls: niķelēts tērauds, ar zemu spriegumu

- Lineārās vadules: THK lineārās vadules

- Lineārais kodētājs: Renishaw TONiC lineārais kodētājs

- Piekares sistēma: Faulhaber līdzstrāvas servodzinēji

- Vadība / darbība: motorizēts džojstiks / CNC

- Mērīšanas diapazons: X = 400 mm, Y = 400 mm, Z = 200 mm

- Mērīšanas galda izmēri: X = 560 mm, Y = 584 mm

- Maks. galda celtspēja: 50 kg

- Iekārtas izmēri (P x G x A): 870 mm x 1245 mm x 1580 mm

- Iekārtas svars: 700 kg

- Izšķirtspēja: 0,1 µm

- Maksimālais pārvietošanās ātrums: X/Y = 250 mm/s, Z = 55 mm/s

- Maks. paātrinājums: X/Y/Z = 500 mm/s²

- Standarta precizitāte (L mm):

- Video izpilde: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinētā izpilde: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Augsta precizitāte (L mm):

- Video izpilde: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinētā izpilde: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Papildu precizitāte (L mm):

- Video izpilde: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinētā versija: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Barošanas spriegums: 90–120 V / 210–240 V (50–60 Hz)

- Enerģijas patēriņš: 400 VA

- Darbības temperatūras diapazons: no 15 °C līdz 35 °C

- Nominālā mērīšanas temperatūra: 20 °C ± 0,5 °C

- Relatīvā mitruma diapazons: 40 % – 70 % (bez kondensācijas)
