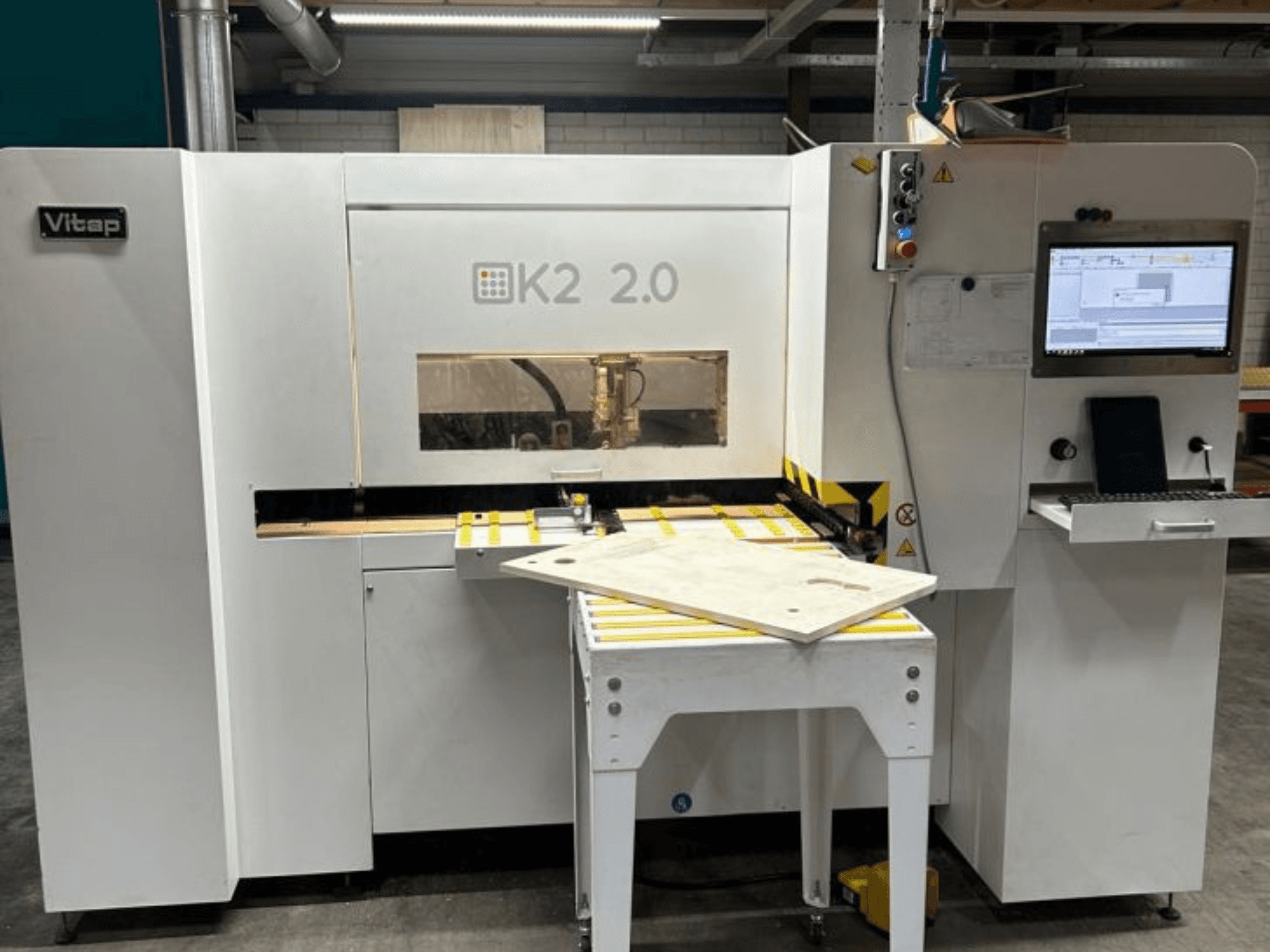

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Lietota CNC urbšanas un frēzēšanas mašīna

Zīmols: Vitap

Tips: Point K2 TOP 2.0

Ražošanas gads: 2018

Nepārtraukta apstrāde, detaļas apstrāde no apakšas un automātiska detaļas atgriešana operatoram

3 vadāmās ass:

X-ass – nepārtraukta detaļas pārvietošana, izmantojot DDT (Dual Dynamic Transport System) ar bezsuku motoru

Y-ass – urbšanas galvas pārvietošanās

Z-ass – urbšana

- Divkāršs „0” atskaites punkts: jaunās paaudzes lāzers detaļas sākuma un gala noteikšanai.

Programma var no jauna noregulēt urbšanu no apakšas, lai panāktu perfektu līdzenumu vertikālām un horizontālām detaļām.

Lāzers sastāv no raidītāja un uztvērēja, lai novērstu kļūdas, strādājot ar tumšām malām.

- Sānu ierobežotāji ar rullīšiem, kas sastāv no fiksētas un kustīgas daļas, mehānisks ciparu rādītājs ar automātisku izlīdzināšanu pret „0” ierobežotāju, lai noņemtu līdz 3 mm uz „0” līnijas

- Pastāvīga sānu fiksēšanas ierīce precīzai pozicionēšanai uz 0 līnijas.

- Aizmugurējā detaļas izvadīšana

- Automātiskais 4-pozīciju instrumentu mainītājs

- Nav ierobežojumu detaļas garumam

- 19" 5/4 TFT LCD monitors

- Rūpnieciskais dators

- WSC operatora saskarne ar Lister, parametru instrumentu vadību un parametru iestatīšanu

- CAD TPA EDI32 grafiskā programmēšana, pamata versija

- USB ports

- Visu failu saglabāšana

- Makro programmēšana

- DXF failu importēšana

Tehniskie parametri

Neatkarīgo vertikālo vārpstu skaits: 12

Neatkarīgo horizontālo vārpstu skaits uz X ass: (2+2)

Horizontālo urbšanas vārpstu skaits uz Y ass: (2+2)

1 zāģis (Ø 100 mm)

5 kW elektriskais vārpsts ar ISO 30 konusu (12 000–24 000 apgr./min.)

Maksimālais detaļas svars: 80 kg

Maksimālie detaļas izmēri: X neierobežots, Y 1200 mm, Z 50 mm

Minimālie detaļas izmēri: X 270, Y 185 (70°), Z 4 mm

Piespiedes ātrums: 25 m/min

Vārpstas apgriezieni: 3500 apgr./min

Maksimālais horizontālā instrumenta diametrs: 12 mm

Maksimālais horizontālais urbšanas dziļums pa X un Y asīm: 30 mm

Maksimālais vertikālais urbšanas dziļums: 45 mm

Maksimālais vertikālā instrumenta diametrs: 35 mm

Gaisa patēriņš: 2000 m³/h

Izplūdes ātrums: 30 m/sek.

Izplūdes atveres: 2x Ø 100 mm + 1x Ø 50 mm

Motors: 1,7 kW

Saspiestā gaisa spiediens: 7 bar

Maks. gaisa patēriņš: 60 Nl/min

CE STANDARTI

- Biroja programmatūra - Licence

- Regulējams nulles punkts 4-pusējai formatēšanai

- Atbilst CE prasībām

- Stāvoklis 2026. gada 28. maijā: aptuveni 500 darba stundas, un ir uzstādīts jauns dators

Piezīme:

Tehniskās specifikācijas un apraksti ir kopēti no sākotnējā pasūtījuma apstiprinājuma. Informācija ir sniegta tikai informatīviem nolūkiem un nav saistoša.
