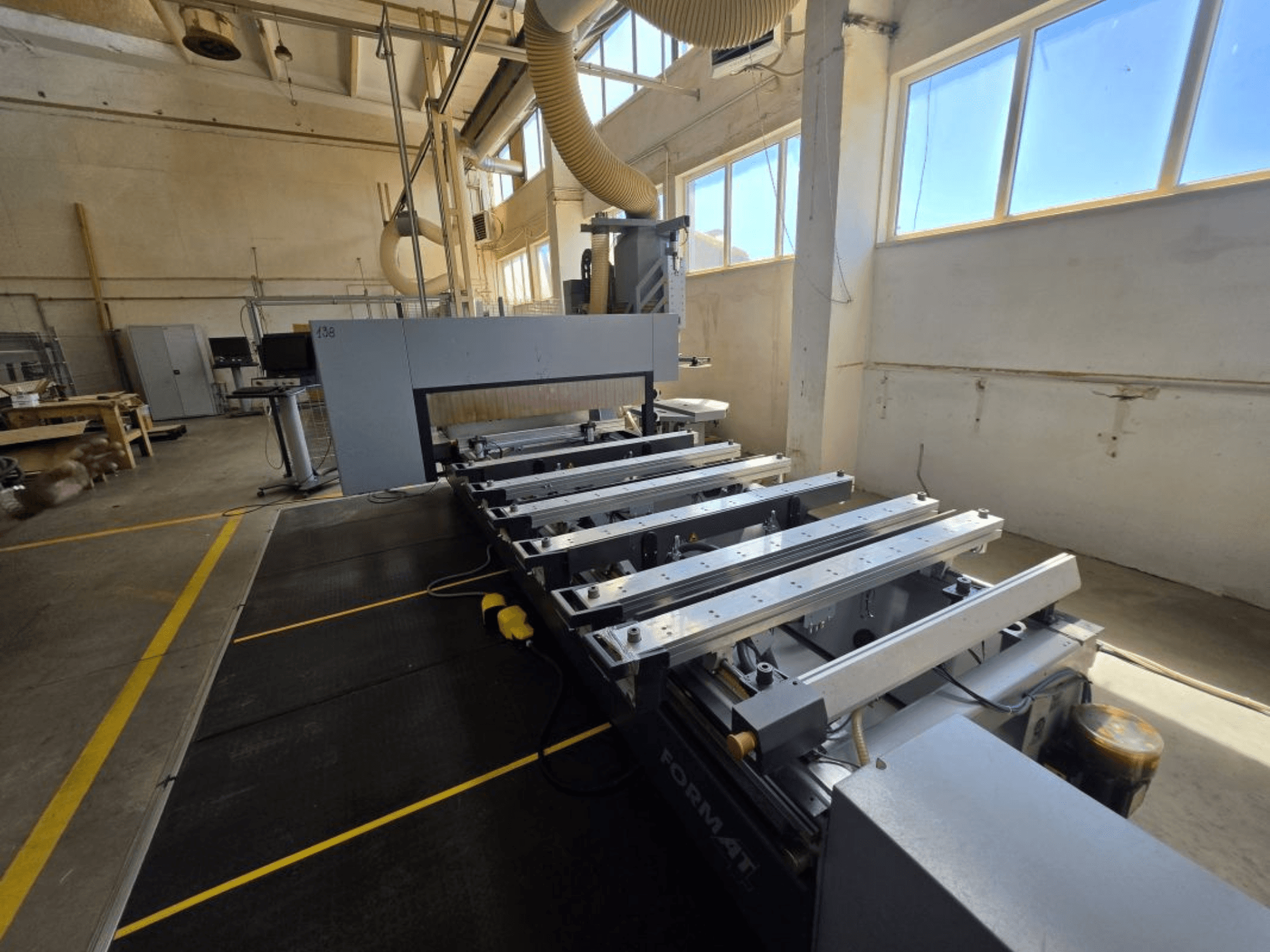

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Darba laiks: 6,442 h

• Stāvoklis: Nav pārbūvēts - bez garantijas

Vispārīgi

• Konstrukcija: Izturīgs metināts tērauda rāmis, pastiprināts.

• portālceltnis: Kustīgais portālgalds ar dubulto piedziņu

• 5 asu vienlaicīga apstrāde

• Vadības programmatūra: WoodFlash CNC

• Tālvadības pakalpojumu pakete, izmantojot interneta savienojumu

Darba zona un asis

• Darba zona: X 3000 mm / Y 1550 mm / Z klīrenss 250 mm

• Piedziņas: X slīpveida zobrats un zobratiņš; Y/Z precīzijas lodīšu skrūves.

• Vadotnes: Lineārās uz visām asīm: lineārās uz visām asīm

• Eļļošana: Automātiska centrālā sistēma: automātiska centrālā sistēma

Galvenā vārpsta (5 asu elektrovārpsta)

• Tips: Kardāna locītavas 5 asu vārpsta, rotācija pa labi, rotācija pa labi

• Jauda: 12 kW (S6), pilna jauda ap 12 000 apgr./min.

• Ātrums: 1 000-24 000 apgr./min.

• Instrumentu saskarne: HSK F63

• Dzesēšanas sistēma: HSK HSK HSK 2.0: Šķidruma dzesēšana; keramikas gultņi ar gaisa dzesēšanu.

• Integrēts agregāta turētājs; elektriski regulējams nosūces pārsegs

• Maksimālais instrumenta svars: 6 kg

• Maksimālais zāģa asmens diametrs: 350 mm

Instrumentu žurnāli

• Lineārais magazīns: 12 pozīcijas, rāmja kreisajā pusē; atsevišķs agregātu savācējs; maksimālais instrumentu Ø 250 mm; maksimālais instrumentu garums 240 mm.

• Rotējošo disku magazīns: 18 pozīcijas uz pārvietojamā portāla; atbalsta urbjus un agregātus; maksimālais instrumenta Ø 250 mm; maksimālais instrumenta garums 280 mm

Urbjmašīna (DH18 6H 1S)

• Vertikālie vārpsti: kopā 12 (7 X, 5 Y)

• Horizontālie vārpsti: kopā 6 (4 X, 2 Y)

• Urbšanas gājiens/dziļums: līdz 70 mm; instrumentu turētāja izmērs 10 mm; individuāli regulējami vārpsti.

• Integrēts rievu zāģis: Ø 120 mm; maksimālais korpusa biezums 5 mm; līdz 7500 apgr./min.

Vakuums un iespīlēšana

• Konsoles galds: 6 konsoles ar priekšējiem/aizmugurējiem aizbīdņiem; bezvadu divkontaktu vakuums; vakuuma kausa augstums 100 mm; vakuuma kausa augstums 100 mm

• Pneimatiskā konsoles bloķēšana; programmējami pneimatiskie bremzētāji; 4 kustīgi sānu bremzētāji.

• Pastiprināti balsti (40 kg katrs)

• Vakuumsūkņa jauda: 90 m³/h @ 50 Hz; 108 m³/h @ 60 Hz

• Papildu vakuuma pieslēgums šablona darbiem

• Kontrolējams saspiestais gaiss rāmja skavām

• Neatkarīga vakuuma/gaisa pārslēgšana katrai konsolei

CNC programmatūra un vadība

• WoodFlash pakete: CNC vadība, instrumentu datu bāze (Tecno Manager), programmu redaktors, 3D priekšskatījums, DXF imports, CAD funkcijas (rotācija/spoguļattēls/skalojums/kopēšana), gravēšana, kabatas frēzēšana, parametriskā un absolūtā/inkrementālā programmēšana, apstrādes optimizācija.

• CNC vadības panelis: Pilnīga darbmašīnas darbība, programmu izveide/rediģēšana, instrumentu/apstrādes daļu pārvaldība, manuālās komandas, vakuuma/gaisa/aizsargu uzraudzība.

• Mobilais operatora terminālis: 24" LED monitors, tastatūra, pele, USB

• Padeves ātruma vadības terminālis: Manuālās padeves pārslēgšanas potenciometrs; mainīga padeve apstrādes laikā

Drošība

• CE drošības sistēma; drošības paklāji (gaismas aizkaru vietā).

• Avārijas apturēšanas sistēma

• Drošības žogs kreisajā pusē; durvju drošības uzraudzība

• Vakuuma un saspiestā gaisa uzraudzības sensori

Papildu aprīkojums

• Ārējais ieslēgšanas slēdzis

• Aizsargāta kabeļu ķēdes sistēma

• Papildu A un C ass bloķēšanas sistēma

• Instrumentu apkopes komplekts

• Polijas programmatūras uzstādīšanas pakete

• Polijas ekspluatācijas rokasgrāmata

• Zāģa diska maiņas stacija uz portālceltnes
