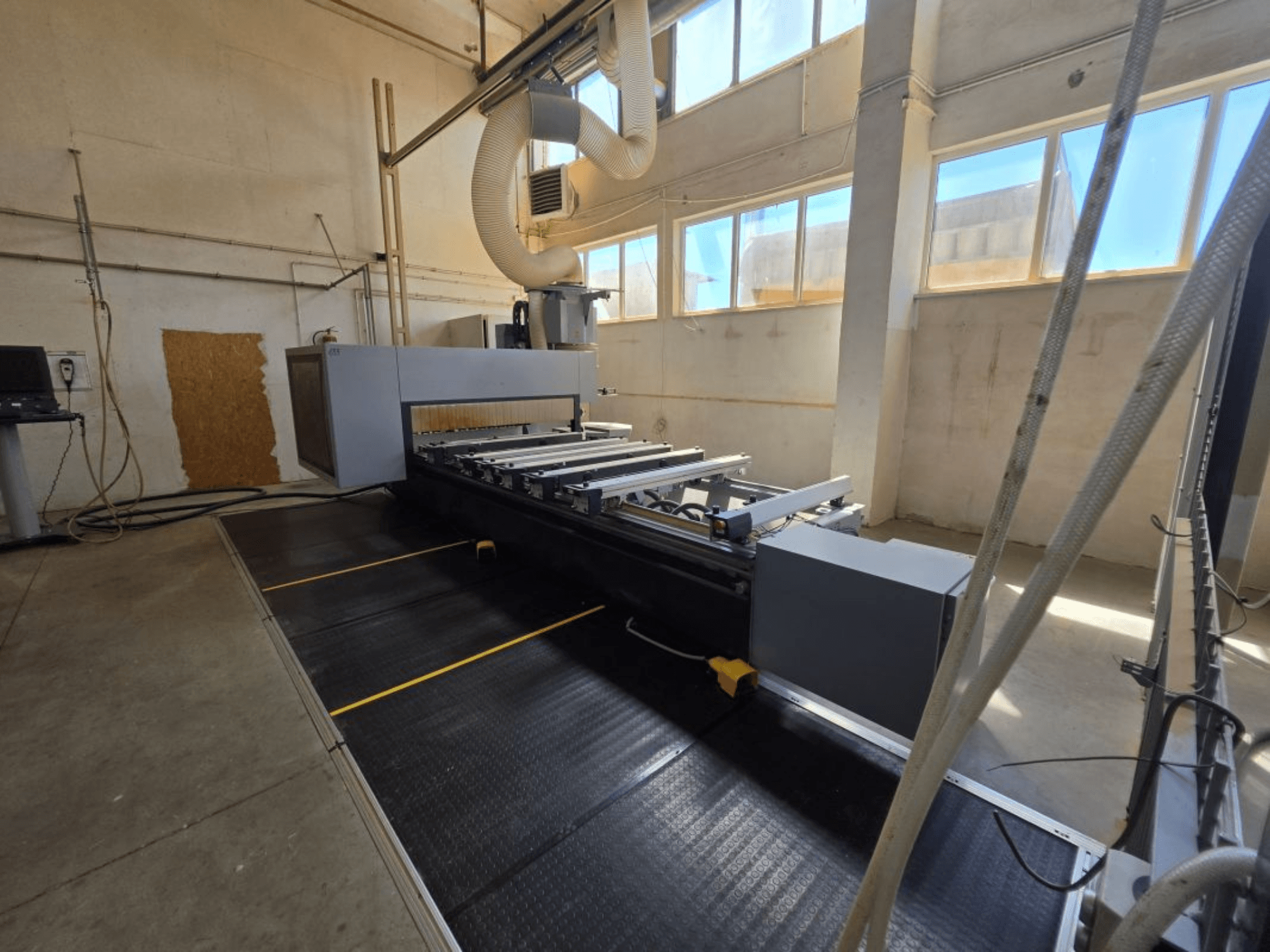

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Darba laiks: 9,370 h

• Konstrukcija: Lieljaudas metināts tērauda rāmis; dubultā piedziņa, pārvietojams portāls.

• Enerģija/elektrika: 3x400 V, 50-60 Hz

• CNC programmatūra: Programma: WoodFlash (vadības panelis, instrumentu datu bāze, programmu redaktors, 2D simulators, 3D priekšskatījums, DXF imports, CAD funkcijas, parametriskā/absolūtā/intrementālā programmēšana, kabatas frēzēšana, gravēšana, secības optimizācija, virtuālās plaknes, apakšprogrammas).

• Vadības ierīces un operatora saskarne:

  • CNC panelis pilnīgai mašīnas vadībai

  • Mobilais operatora terminālis ar 24" LED monitoru, tastatūru/peli, USB.

  • Rokas padeves vadība (padeves pārslēgšana, E-stop, manuāla padeve)

• Darba zona un pārvietošanās:

  • Darba zona: X 3000 mm, Y 1550 mm

  • Z klīrensa augstums: 150 mm

• Galvenā vārpsta (5 asis):

  • 5 asu elektrisks vārpsta ar kardāna savienojumu, dzesēšana ar šķidrumu, keramikas gultņi, R/L rotācija.

  • Jauda 12 kW (S6), 1000-24000 apgr./min.

  • Instrumentu turētājs HSK F63

  • Maksimālais instrumenta svars 6 kg; maksimālais zāģa asmens diametrs 350 mm.

  • Integrēts agregāta turētājs; elektriski regulējams nosūces pārsegs

• Asis un kustības sistēma:

  • Divpusēji vadāma portālceltne

  • X: spirālveida zobrats un zobratiņš, rūdītas lineārās vadotnes.

  • Y: lodveida skrūve, rūdītas lineārās vadotnes

  • Z: lodveida skrūve, rūdītas lineārās vadotnes.

  • Automātiska centrālā eļļošana

• Instrumentu magazīnas:

  • Lineārais: 12 pozīcijas, agregāta uztveršana; maksimālais instrumentu Ø 250 mm, garums 240 mm.

  • Rotācijas (uz portāla): 18 pozīcijas; maksimālais instrumenta Ø 250 mm, garums 280 mm.

  • Zāģa diska uztveršanas stacija: maksimālais diska Ø 350 mm

• Urbšana un rievu veidošana:

  • DH18 6H 2S urbšanas galva:

    • 12 vertikālās vārpstas (7X / 5Y), 6 horizontālās vārpstas (4X / 2Y).

    • Maksimālais urbšanas gājiens/garums 70 mm; instrumentu turētājs Ø 10 mm; individuāla piedziņa

  • Rievju zāģi: 2 asmeņi (1X / 1Y), maks. 120 mm, korpusa biezums maks. 5 mm, līdz 6000 apgr./min.

• Vakuums un iespīlēšana:

  • Konsoles galds ar 6 konsolēm; priekšējie/ aizmugurējie programmējamie aizbīdņi.

  • Bezvadu divkontaktu vakuuma sistēma; krūzes augstums 100 mm

  • Pneimatiskā konsoles bloķēšana; 4 kustīgi sānu aizbīdņi; papildu balsta rokas

  • Vakuumsūkņa jauda: 90 m³/h @ 50 Hz, 108 m³/h @ 60 Hz

  • Papildu vakuuma aprīkojums: kreisā/ labā šablona savienojumi; kontrolēts saspiestais gaiss rāmja skavām; neatkarīga vakuuma/gaisa kontrole katrai konsolei.

• Drošība:

  • CE drošības sistēma, gaismas aizkars, avārijas apturēšanas sistēma

  • Drošības žogs kreisajā pusē, durvju drošības uzraudzība

  • Vakuuma un saspiestā gaisa sensori

  • Papildu drošības paklājiņu sistēma

Papildu aprīkojums

• Papildu A ass un C ass mehāniskā bloķēšanas sistēma

• Tālvadības pakalpojumu pakete, izmantojot internetu

• Korpusa korpusa ģeneratora programmatūra (3D korpusa dizaina pakete)

• Servisa instrumentu komplekts

• Dokumentācija: Polijas rokasgrāmatas; WoodFlash uzstādīšanas rokasgrāmata

• Papildu balsta kronšteini konsolēm

• Iekļautie piederumi:

  • 11 vakuuma kausi FA 140 × 115 × 100 mm

  • 4 vakuuma kausi FA 125 × 75 × 100 mm

Piezīme: Tehniskie dati ir tikai informatīvie un nav saistoši.
