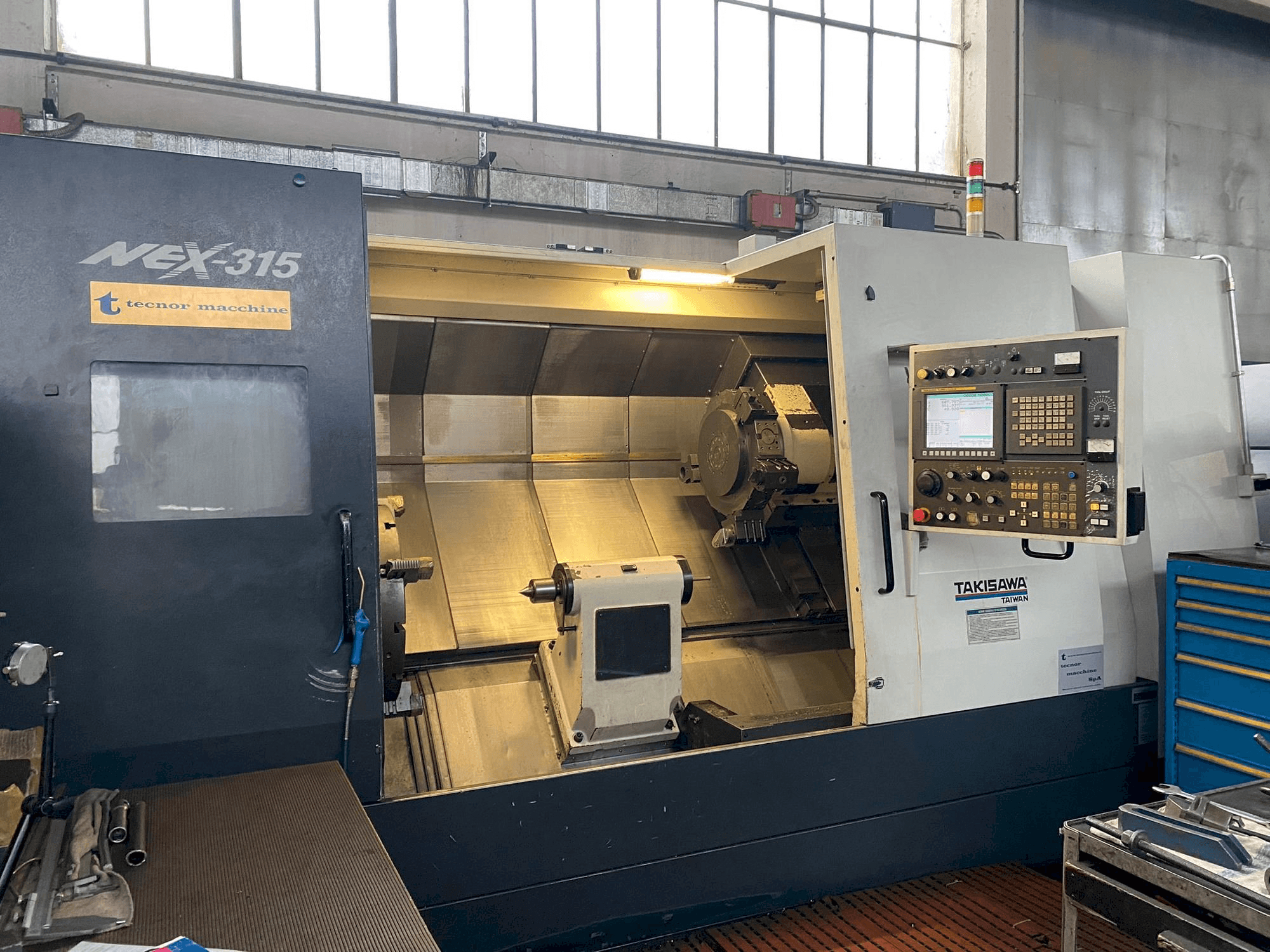

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Instrumentu skaits uz torņa: 12
• Urbuma stieņa diametrs: 50
• Padeves ātrums x ass padeves ātrums: 16 m/mm y ass padeves ātrums: 16 m/mm z ass padeves ātrums: 20 m/mm
• Astes statņa astes patronas gājiens: 1600 mm astes statņa patronas diametrs: 150 mm astes statņa patronas konuss: mt#5 astes statņa vārpstas gājiens: 120 mm
• Ciparvadības (cn) vadības veids un raksturlielumi: sīkāku informāciju skatīt par. 2. 3. 1 elektroenerģijas padeve *1 elektroapgāde: 400 vac ±10% 3f+pe frekvence: 50+60 hz vadības ķēdes spriegums: 24 vdc uzstādītā jauda: 59 kva
• Motori *1 vārpstas motors: 30/37 kw rotācijas instrumenta vārpstas motors: 5. 5/7. 5 kw b ass servomotors: --- x ass servomotors: 4. 0 kw y ass servomotors: -- kw z ass servomotors: 7 kw indeksācijas motors: 1. 2 kw torņa hidrauliskās sistēmas motors: 1 5 kw eļļošanas sistēmas motors: 0,004 kw dzesēšanas sistēmas motors: 0,4 kw
• Pneimatiskā padeve: 0,6 ÷ 0,8 mpa padeves temperatūra: 5 ÷ 40 °c bez cietiem atlikumiem darba spiediens: 0,5 mpa nepieciešamais plūsmas ātrums: 10 litri/min
• Tvertnes tilpums *1 hidrauliskais barošanas bloks: 40 litri dzesēšanas smērvielas tvertne: 230 litri eļļošanas vadības bloks: 2 litri diapazona maiņa: 4 litri

Tehniskās mašīnas priekšrocības

• Maksimālais rotācijas diametrs: 820 mm
• Maksimālais pagriežamais diametrs: 620 mm
• Maksimālais pagriežamais garums: 1510 mm
• Maksimālais stieņa diametrs: 105 mm
• Vārpstas gultņa iekšējais diametrs: 160 mm
• Sīkāka informācija par darba zonu un instrumentu traucējumiem p. 2. 4. 2
• Stieņa ejas diametrs: 117 mm
• Pašcentrēšanas / uztvērēja tehniskie parametri: skatiet šīs lietošanas rokasgrāmatas priekšvārdu
• Instrumentu tornītis: torņa tips: 12t, griešanās ātrums: 24000 apgr. /min
• Instrumenta kāta augstums: 32
