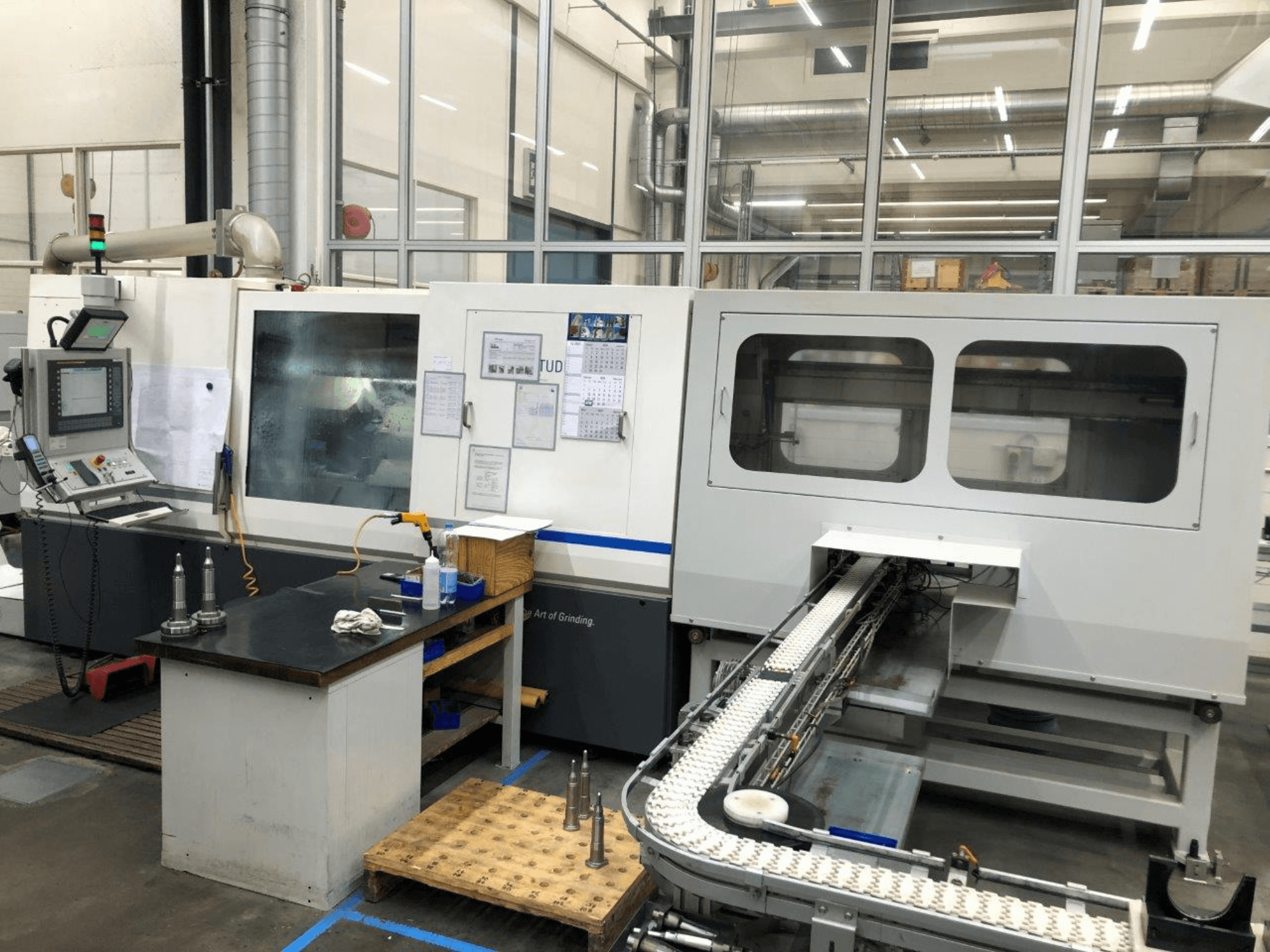

STUDER - S242CH-GRI-STU-2008-00001

• Centra attālums: Mazais (2 šķērsslīdņi) 400 mm; Garais (2 šķērsslīdņi) 800 mm; Garais (3 šķērsslīdņi) 800 mm.

• Šūpoļu diametrs: 180 mm

• Maksimālais apstrādājamās detaļas svars: 20 kg

• X ass (krusteniskais slaids)

  • Ātrums: 0,001-1 500 mm/min

  • Izšķirtspēja: 0,5 mm: 0,00001 mm

• Z-ass (garenvirziena slīdnis)

  • Maksimālais pārvietojums: 850 / 1600 mm

  • Ātrums: 0,001-25 000 mm/min

  • Izšķirtspēja: 0,00001 mm

• Pagrieziena revolveris

  • 8 stacijas: Capto 6 fiksēta

  • 12 staciju: VDI 40 stacionāra

  • 8 staciju: VDI 30 ar piedziņu fiksētā

  • Maksimālais piedziņas ātrums: 4000 apgr./min.

  • Piedziņas jauda: 2,5 kW

  • Papildaprīkojums: Aktīvs gareniskais mērstienis uz revolvera (Capto vai VDI)

• Slīpēšanas vārpstas galva

  • Uzstādīšanas leņķis: -25° / +25°

  • Slīpēšanas ātrums: 50 m/s

  • Diska izmērs: Ø 400 x 50 (63) x 127 mm

• Iekšējās slīpēšanas stiprinājums

  • Vārpstas novietojums uz grozāmās plāksnes: 3

  • Vārpstas pozīcija: 0° / +45°

  • Automātiska pozicionēšana 3 pozīcijās

  • Iekšējās slīpēšanas vārpstas diapazons: 1 200-120 000 apgriezienu minūtē

  • Pieejamie vārpstas apgriezieni: 24 000-120 000 apgr./min.

• Apstrādājamo detaļu vārpstas galva (fiksēta)

  • Ātruma diapazons: 1-7 500 min-¹

  • Piedziņas jauda: 10,5 kW

  • Instrumentu turētājs: MK4 / DIN 55026 A4

  • Slodze virsmas slīpēšanas laikā: 500 Nm

  • Noapaļojuma precizitāte: 0,0004 mm

• Apstrādājamo detaļu vārpstas materiāls (grozāms)

  • Grozāmības diapazons: 0-10°

  • Izšķirtspēja: 0.0001°

  • Ātruma diapazons: 1-4,000 min-¹

  • Piedziņas jauda: 10,5 kW

  • Instrumentu turētājs: MKS / DIN 55026 A6

  • Slodze virsmas slīpēšanas laikā: 500 Nm

  • Noapaļojuma precizitāte: 0,0004 mm

• W-ass / palīgass

  • Maksimālais pārvietojums: 450 / 1650 mm

  • Ātrums: 0,001-1,500 mm/min.

  • Precīza regulēšana cilindriskuma korekcijām: ±0,01 mm

  • Papildaprīkojums: Pīles atvilkšana ±0,40 mm

  • Pildes diametrs: 60 mm

  • Montāžas konuss: MK4

  • Pīles gājiens: 45 mm

  • Pēc izvēles sinhronā koniska: 1-7 500 apgriezieni minūtē; piedziņas jauda 10,5 kW; montāžas konuss MK4 / DIN 55026 A4

• Apstrāde

  • Pastāvīgais apstrādes instruments, turētājs ar MK1 stiprinājumu

  • Vienpunktu rombveida / saīsināta plāksne

  • Apstrādes vārpsta ar aksiālo piedziņu uz grozāmā turētāja: Ø 58 / 89 / 100 mm maks.

  • Apstrādes vārpsta ar aksiālo piedziņu aizmugurē: Ø 100 mm maks.

• Savienojuma vērtības

  • Kopējā pievienotā slodze: 45 kVA

  • Minimālais gaisa spiediens: 5,5 bar

  • Kopējais svars: 7 600 / 12 000 kg

• Kondīcija un apkalpošana

  • Joprojām ieslēgts un pilnībā funkcionē

  • Nav veikti nekādi sagatavošanas darbi

  • Ikgadēja apkope, ko veic Studer

Papildu aprīkojums

• Vārpstas automatizācija (iekļauta piegādes apjomā)

• Slīpēšanas diski (iekļauti komplektā)
