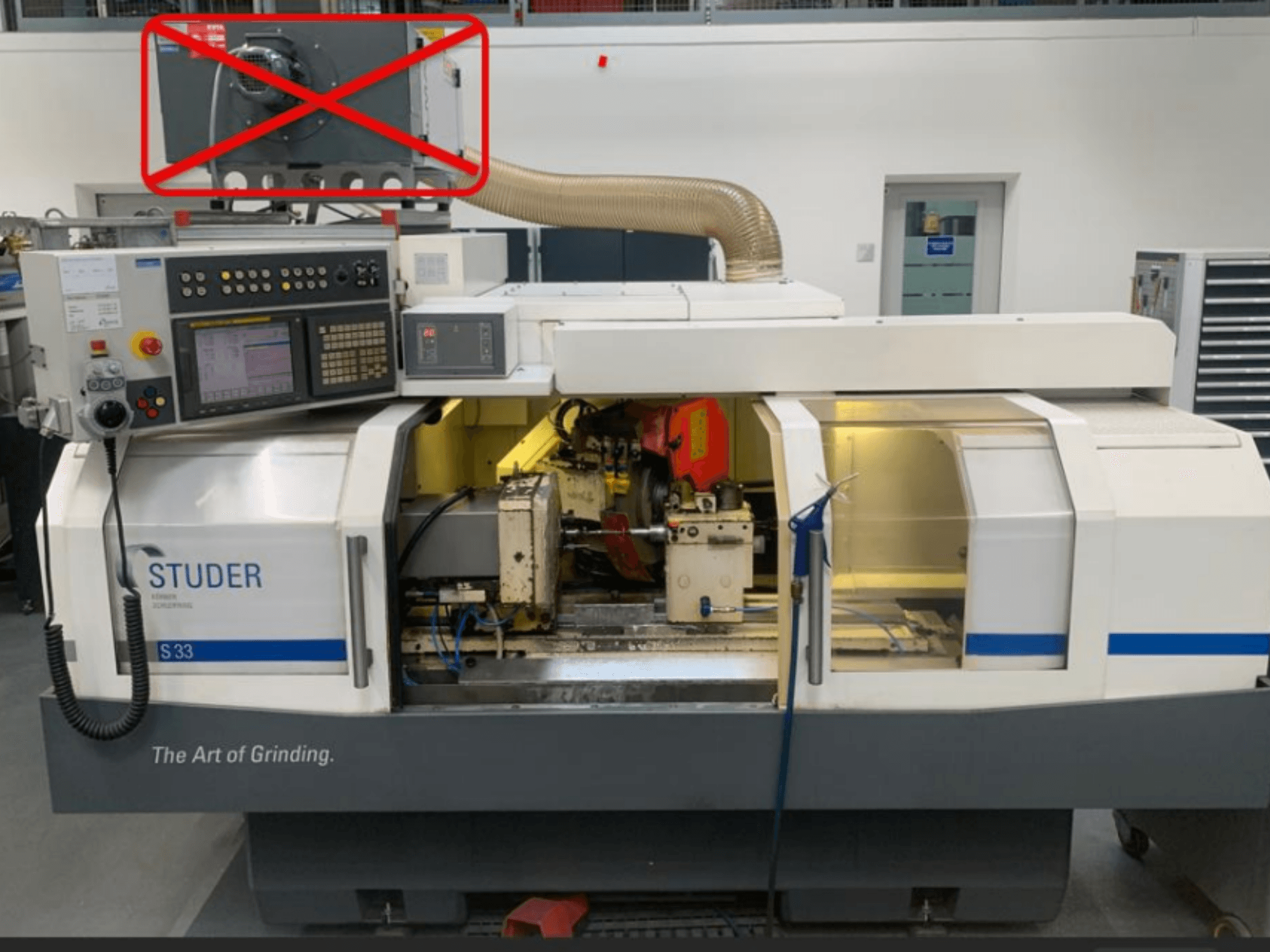

STUDER - S33DE-GRI-STU-2005-00001

• Pieteikums: Prototipu konstruēšana (bez maiņu darba)

• Darba stundas: aptuveni 24 000

• Vadība: FANUC 21i-TB

• Ekstrakcijas sistēma nav iekļauta

• Ikgadējā apkope

• Centra augstums: 175 mm

• Centra attālums: 650 mm

• Mašīnas statīvs: Granitan S 103: stends: Granitan S 103

• Slīpēšanas disks: 500 x 63 x 203 mm

• Lineārā mērīšanas sistēma

• Vārpstas urbums: 30 mm

• Apstrādes vārpstas ātrums: 1-1500 apgr./min.

• Apstrādājamo detaļu galda pagrieziens: 8.5°

• Bezgalīgi regulējams konusa leņķis (skala ar 1° soli)

• Slīpēšanas diska apstrāde: rādiuss, leņķis

• Elektriskais interfeiss rotējošai apstrādei

• Elektroniskais rokas ritenis

• Maksimālais perifērijas ātrums: 50 m/s

• Nemainīgs griešanas ātrums V

• Pneimatiskais vārpstas pacēlājs

• Pneimatiskais konveijera pacēlājs

• Apstrādājamo detaļu piedziņa: 1,6 kW maiņstrāvas servomotors

• Dzesēšanas šķidruma sūknis: 100 l/min pie 2,5 bāriem

• Dzesēšanas šķidruma padeve caur apstrādājamās detaļas vārpstu

• Pārslēgšanās laiks iekšējai/ārējai slīpēšanai: 10 sek.

• Pārejas rādiuss / fāzētājs / cilindrs

• Iekšējās slīpēšanas vārpsta: 1-20 000 apgr./min.

• Kājas pedālis kustībai ar atvērtām durvīm

Papildu aprīkojums

• Galvaskausa noņemšanas ierīce (iekļauta komplektā)

• PCD apretēšanas plate R 0,5

• Dinamiskās balansēšanas ierīce ar balansēšanas sensoriem

• Slīpēšanas noteikšana

• Marposs zondes ieliktnis
