➤ Pārdod lietotu SMEC MCV 5500 | gindumac.com

Rādīt oriģinālvalodā

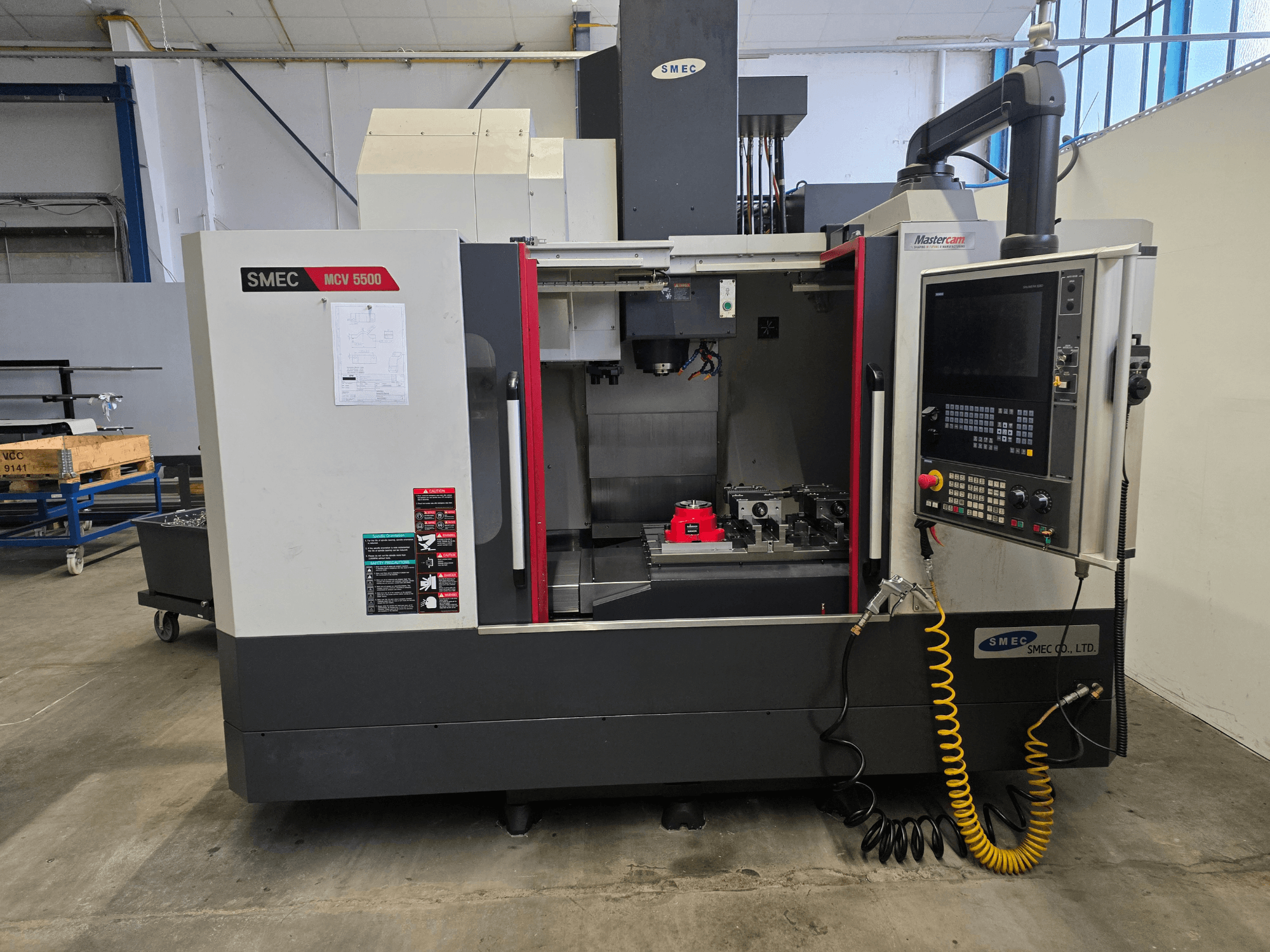

Šī 3-asu SMEC MCV 5500 mašīna ir ražota 2022. gadā. Tās X-asas pārvietojuma amplitūda ir 1050 mm, Y-asas — 550 mm, bet Z-asas — 520 mm. Mašīna ir aprīkota ar izturīgu darba galdu, kura izmēri ir 1200 x 540 mm, un maksimālā galda slodze ir 800 kg. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto vertikālo apstrādes centru SMEC MCV 5500. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: SMEC
gads: 2022
MODELIS: MCV 5500
pielietojuma veids: Frezavimas
Atrašanās vieta: Vācija
iekārtas veids: Vertikālais apstrādes centrs
vadības bloka zīmols: SIEMENS

Tehniskā informācija - SMEC MCV 5500

Vadības bloks

Vadības marka: SIEMENS
Vadības modelis: SINUMERIK 828D

Izmēri

Mašīnas augstums: 2778 mm
Mašīnas garums: 3635 mm
Mašīnas svars: 6700 kg
Mašīnas platums: 2977 mm
Galda garums: 1200 mm
Galda slodze: 800 kg
Galda platums: 540 mm

Kustība

Asu skaits: 3
X ass pārvietošanās: 1050 mm
Y ass pārvietošanās: 550 mm
Z ass pārvietošanās: 520 mm

Tehniskās specifikācijas

Vārpstas jauda: 22 kW
Vārpstas ātrums: 12000 RPM
Vārpstas dzesēšana: Jā
Instrumentu staciju skaits: 30

Papildus informācija

- CNC vadības sistēma: Siemens SINUMERIK 828D, ieskaitot OPERATE un ShopMill

- T-veida rievas izmērs: 4 x 18H8 mm

- T-veida rievas attālums: 125 mm

- Attālums no vārpstas centra līdz kolonnai: 580 mm

- Attālums no galda līdz vārpstas priekšgalam: 130–650 mm

- Lodveida skrūve X-asī: Ø 40 x 12 mm

- Lodveida skrūve Y-asij: Ø 40 x 12 mm

- Lodveida skrūve Z-asī: Ø 40 x 10 mm

- X ass padeves motors: 3 kW

- Pārvietošanas motors Y asij: 3 kW

- Pārvietošanas motors Z-ass: 3 kW

- Ātrgaitas pārvietošanās X/Y/Z: 36/36/30 m/min

- Pārvietošanās ātrums X/Y/Z: 1–15 000 mm/min

- Vārpstas motors: 22 kW (30 min) / 18,5 kW (nepārtraukta darbība)

- Maks. vārpstas griezes moments: 141 Nm

- Vārpstas konuss: BBT 40

- Instrumentu uzglabāšanas kapacitāte: 30 pozīcijas

- Maks. instrumenta svars: 8 kg

- Maks. instrumenta garums: 300 mm

- Maks. instrumenta diametrs: Ø 80 mm (Ø 125 mm, ja blakus ir tukšas vietas)

- Instrumenta maiņas laiks: 1,6 s

- Laiks no viena atgriezuma līdz nākamajam: 5 s

- Dzesēšanas šķidruma tvertnes tilpums: 365 L

- Dzesēšanas šķidruma plūsmas ātrums: 29,1 L/min

- Iekšējais dzesēšanas šķidruma spiediens (IKZ): 20 bar

- Hidrauliskās sistēmas tilpums: 3,9 l

- Hidrauliskās sistēmas maksimālais spiediens: 9 bar

- Maksimālā nepieciešamā jauda: 32 kVA

- Spriegums: 400 V

- Saspiestā gaisa pieslēgums: 6 bar

- Iekārtas izmēri (P x D x A): 3635 mm (ieskaitot skaidu konveijeru) x 2977 mm x 2778 mm

- Papildu aprīkojums:

* Šarnīra siksnas tipa šķembu konveijers ar veltņiem

* Eļļas nosūcējs ar bezgalīgo lenti

* Dzesēšanas šķidruma agregāts ar dzesēšanas pistoli un gultnes skalošanu

* Vārpstas eļļas dzesēšanas sistēma

* Gaisa pistole

* DXF lasītājs

* Elektroniskais rokturis

* 3 krāsu stāvokļa signāllampiņa

* Darba zonas apgaismojums

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
