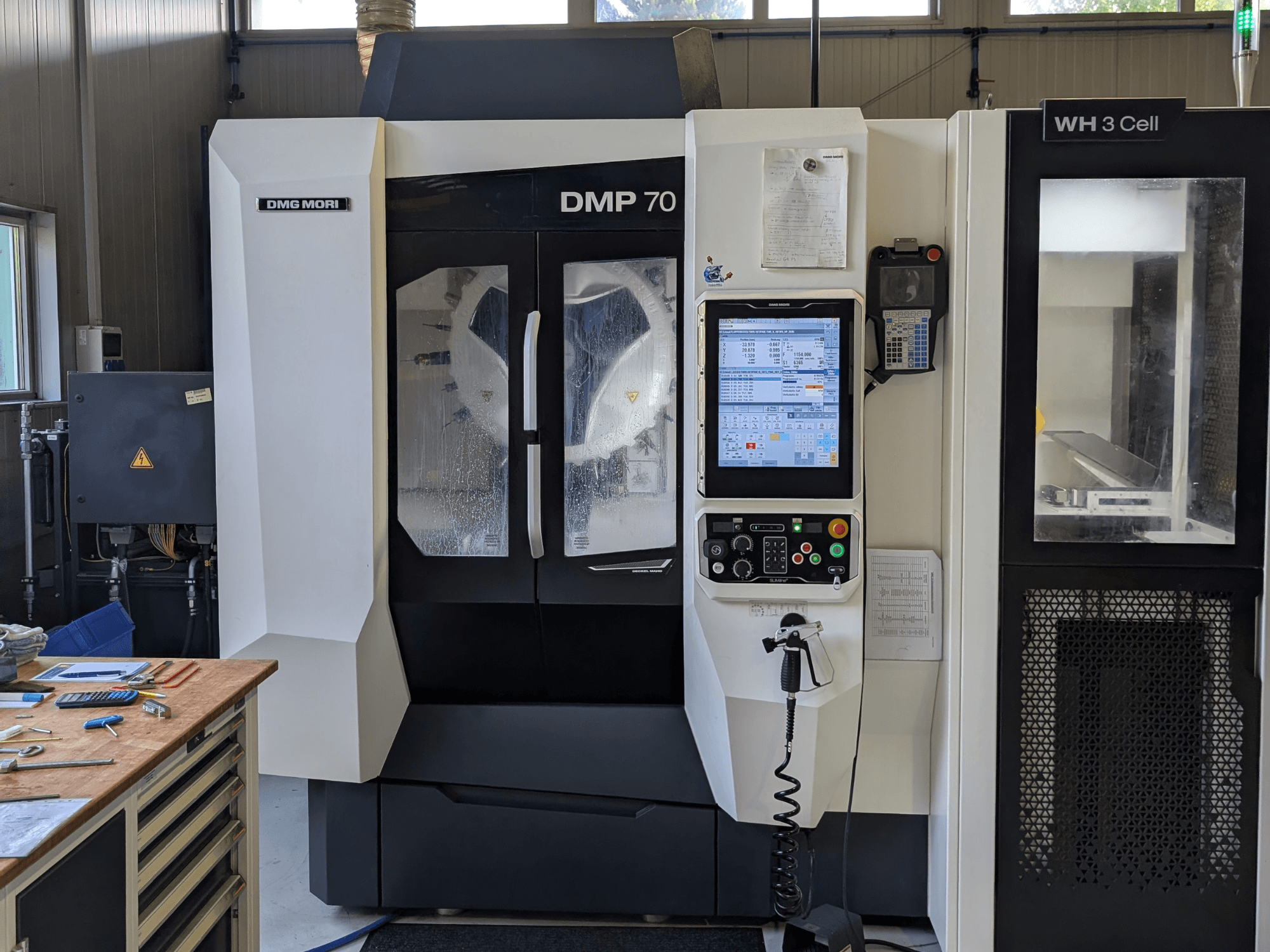

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fāze: L1/L2/L3/N/PE

- Jauda: 30 kVA

- Maksimālā strāva (A In max): 43,5 A

- Nominālā strāva: 50 A

- Īsslēguma strāva (V max): 5 kA / 440 V max.

- Spriegums: 400 V ±10 %

- Frekvence: 50 Hz

- Vadības spriegums maiņstrāvā: 230 V

- Vadības spriegums (DC): 24 V

- Vadība: 3D vadības sistēma Siemens 840D SL Operate

- Instrumenta uzgalis: BBT30

- Darba galds: integrēts NC rotējošs un nolaižams galds, 5 asu vienlaicīga darbība

- A-ass pagrieziena diapazons: -120° / +100°

- C-ass darbība: nepārtraukta (bezgalīga)

- Maksimālā slodze C-asī: 100 kg

- Galda diametrs C-asī: Ø290 mm

- Piekares: griezes momenta piedziņas ar tiešu ceļa mērīšanu A- un C-asī

- Programmatūras paketes: Sinumerik MDynamics 5-Axis, 3D datu modelis simulācijai

- Galda opcijas: pneimatiskā fiksēšana (1 kontūrs)

- Dzesēšanas šķidruma un skaidu vadība: skaidu konveijers, ražošanas paketes lentes filtrs ar 40 bar iekšējo dzesēšanas šķidruma padevi (IKZ), gaisa pūtiens caur vārpstas centru, ārējais gaisa pūtiens, eļļas un emulsijas miglas atdalīšanas sistēma

- Mērīšana un uzraudzība: RENISHAW 3D pieskāriena zondes komplekts, instrumentu lūzumu uzraudzība un mērīšana mašīnā, sagatavošana 3D quickSET

- Vispārīgās opcijas: Darbības režīms 3, atbilstība CE prasībām

- Automatizācijas interfeiss: automatizācijas interfeiss ārējai automatizācijai labajā pusē

- Automatizācijas sistēma: DMG MORI WH 3 Cell

- Robota roka: Fanuc LR Mate 200iD/7L dzeltenais 6-asu robots

- Robota satvērējs: dubultais satvērējs PGN64

- Automatizācijas komponenti: 10 DMG atvilktnes, NIO izvadkanāls, izlīdzināšanas stacija, mērīšanas atvilktne, izejmateriāla ievietošanas sistēma, satvērēju komplekts, piederumi

- Mašīnas darbības stundas (no vadības ekrāna): Mašīnas darbības laiks: 22 918:34 h; Programmas darbības laiks: 20 920:40 h; Vārpstas darbības laiks: 18 815:51 h
