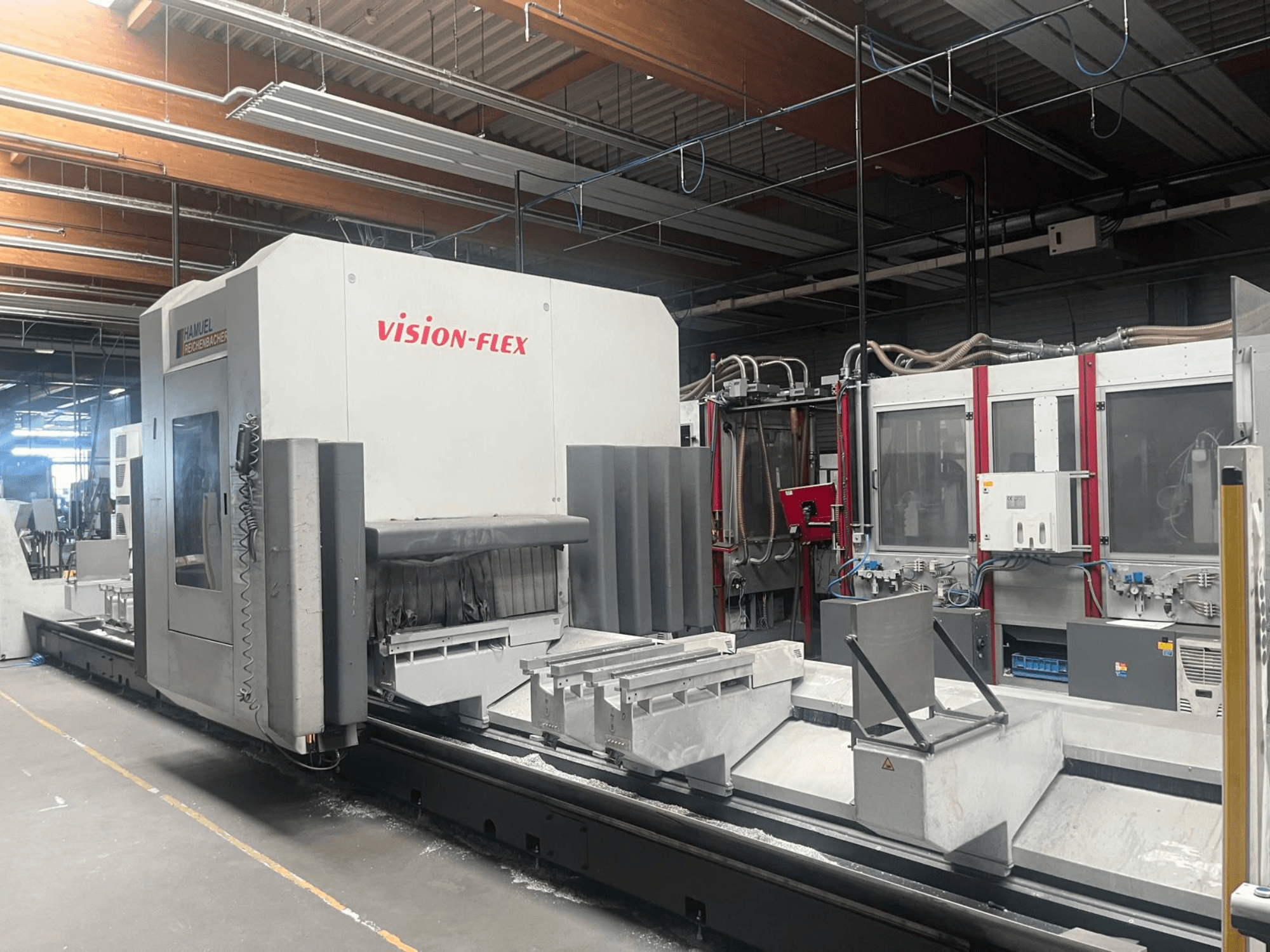

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Asu skaits: 5 asis (C-ass ±360°, B-ass ±180°)

• X-ass pārvietojums: 8 060 mm

• Y-ass pārvietojums: 1 210 mm (+ 400 mm maiņas gājiens)

• Z-ass pārvietojums: 760 mm

• Asu ātrgaitas pārvietošanās ātrumi: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Asu paātrinājums: 6 m/s²

• Vārpstas apgriezienu skaits: līdz 24 000 apgr./min

• Galvenā vārpstas jauda: 15 kW (S1 nepārtraukta), 18 kW (S6 maksimālā)

• Vārpstas griezes moments: 14,3 Nm (S1), 17,2 Nm (S6)

• Vārpstas instrumentu turētājs: HSK-F63

• Maksimālais instrumenta garums / svars: 240 mm / 6 kg

• Instrumentu mainītājs: 20 pozīciju disku mainītājs (automātisks)

• ar 19" TFT displeju un HT-2 rokas termināli

• Piegādes spriegums: 400 V (3~ ±10 %, 50 Hz)

• Nominālā strāva: 90 A

• Ieejas drošinātājs: 100 A (Ic < 17 kA)

• Vadības spriegums: 24 V DC

• Kopējā jauda: 45 kW

• Saspiestā gaisa padeve: min. 7 bar, apm. 1 000 NL/min

• Eļļošanas sistēma: centrālā automātiskā eļļošanas sistēma (eļļas tilpums 3 L) + minimālā daudzuma eļļošana (MQL) ar 3 L tvertni

• Mašīnas svars: 10 000 kg

• Mašīnas izmēri (aizņemamā platība): apm. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Papildu aprīkojums:

• LEHMANN skaidu konveijers, EATON manuālā vadības pults, pneimatiski regulējami profila fiksācijas bloki (8 sijas), 2-kanālu vadības sistēma vienlaicīgai iestatīšanai/apstrādei
