SPINNER - U5-1530DE-MIL-SPI-2021-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

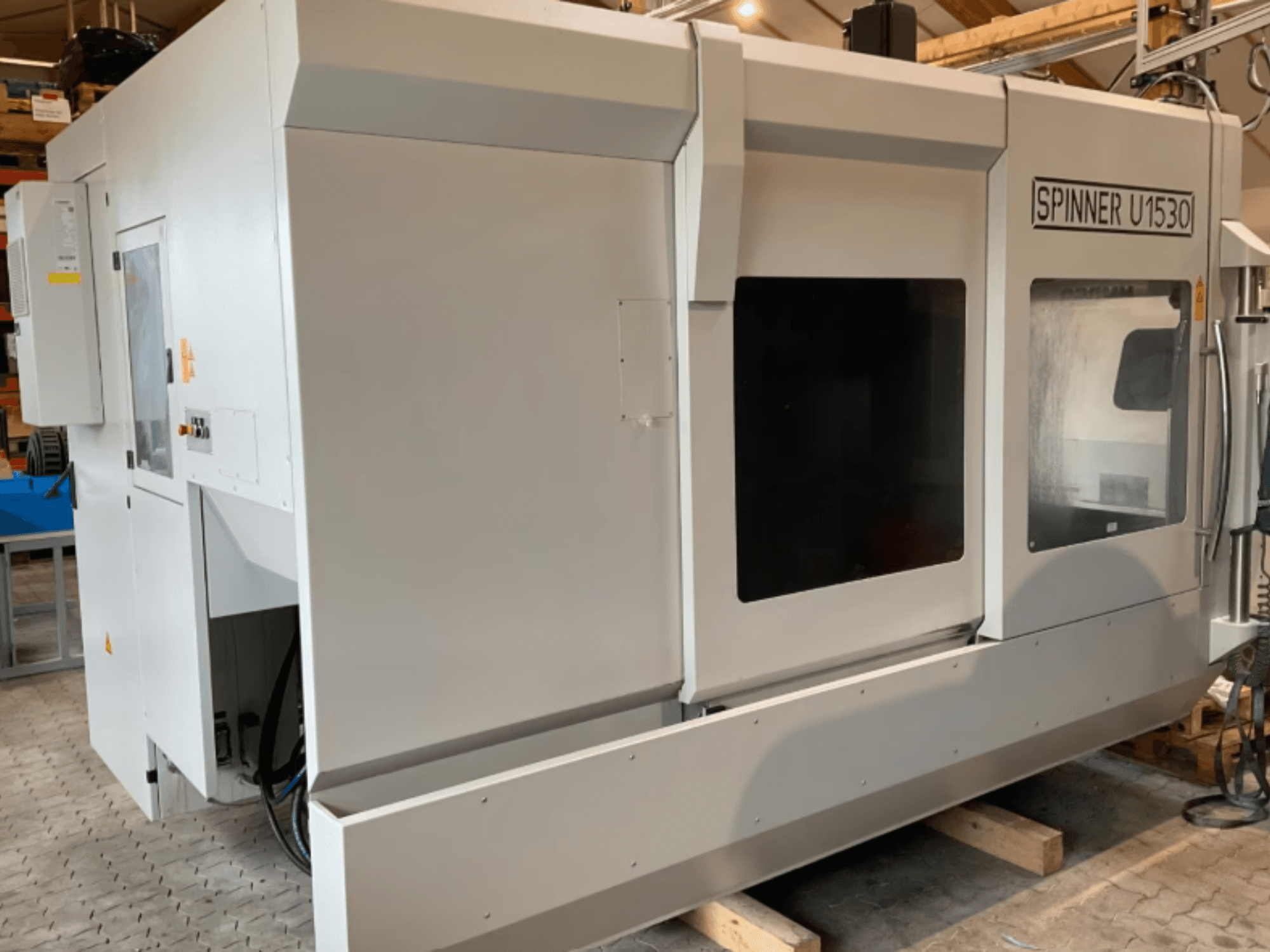

Šis 5-asu SPINNER U5-1530 ir ražots 2021. gadā. Tam ir iespaidīgs X ass pārvietojums – 1530 mm, Y ass pārvietojums – 530 mm un Z ass pārvietojums – 465 mm. Mašīna ir aprīkota ar fiksētu stingru galdu, kas apvienots ar 2-asu rotācijas/sagāzes galdu, kas palielina tās daudzpusību. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto vertikālo apstrādes centru SPINNER U5-1530. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: SPINNER
- gads: 2021
- MODELIS: U5-1530
- ražošanas stundu skaits: 6000
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - SPINNER U5-1530
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: 840D-SPIOS V1
Izmēri
- Mašīnas svars: 10500 kg
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 1530 mm
- Y ass pārvietošanās: 530 mm
- Z ass pārvietošanās: 465 mm
Tehniskās specifikācijas
- Vārpstas ātrums: 12000 RPM
- Vārpstas dzesēšana: Jā
- Instrumentu staciju skaits: 54
Papildus informācija
- Asu skaits: 5 asu vienlaicīga apstrāde
- Galda konfigurācija: fiksēta stingra galda sekcija (Starrtisch U-1530) apvienota ar 2-asu rotācijas/sliekšņa galdu (SPRT650 / versija T)
- Vārpstas ātrums: līdz 12 000 apgr./min. (papildus vārpstas opcija)
- Vārpstas konuss: SK40
- Instrumentu magazīna ietilpība: 54 pozīcijas
- Tīkla īsslēguma jauda (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul kW)
- Pieslēgtā slodze: 26 kVA
- Nominālais spriegums: 3~ 400 V + N + PE
- Aizsardzības ierīces nominālā strāva (In): 50 A
- Darba nominālā strāva (Ib): 42 A
- Tīkla frekvence: 50 / 60 Hz
- Tīkla tips, pieslēguma tips: TN-Netz (5 vadu) ar zemējumu un slodzes zvaigznes punktu
- Atlikušās strāvas slēgējs (RCCB): bez FI-Schalter (ieteicams)
- Vadības sistēma: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 platforma)
- Mērīšanas sistēma: X/Y/Z lineārās skalas (U-1530 Advanced) kopā ar BLUM 3D detaļas pieskārienu zondi un B/C ass mērīšanas sistēmu
- Dzesēšanas šķidruma padeve caur vārpstu (IKZ): Jā, ar augstspiediena CTS vienības sagatavošanu un augstspiediena tvertni (BAZ 70 bar)
- Rotācijas ass bremzēšana: hidrauliskās bremzes uz B + C asīm ar divvirzienu rotācijas savienojuma cauruli (70/7 bar)
- Vides temperatūras diapazons: 15 °C < T < 35 °C
- Relatīvais mitrums: <= 70% pie 20°C
- Kopējais mašīnas svars: ~10 500 kg (pamata mašīna) + ~377 kg (skaidu konveijers) + 170 litri dzesēšanas šķidruma tilpums
- Galvenā valoda: vācu
- Otrā valoda: angļu
- Daudzfunkcionāls rokas vadības termināls: iekļauts
- Shopmill: iekļauts
- 4-asu apstrādes rotācijas ass: iekļauta
- 3D simulācija: iekļauta
- Atlikušā materiāla atpazīšana: iekļauts
- Vienlaicīga apstrādes reģistrēšana: iekļauts
- Automātiskās izslēgšanās funkcijas: Iekļautas
- Kinemātikas mērīšana: iekļauta
- Uzlabota virsma: iekļauta
- Spline interpolācija: iekļauta
- 2 GB papildu atmiņa: iekļauta
- Saskares zondes sistēmas funkcijas: Iekļautas
- Dzesēšanas sistēma + U-chip konveijers U1530: Iekļauts
- Gaisa pūtiens vārpstas galā: iekļauts
- Saspiests gaiss caur frēzēšanas vārpstu: iekļauts
- Skalošanas pistole: iekļauta
- Robota durvis, labās puses: iekļautas
- UNIROB-V2021-Interface Basis: iekļauts
- Digitālā dokumentācija: vācu valodā
- Aizkaru acis celtņa izkraušanai: iekļautas
- Standarta krāsojums: iekļauts
- Elektriskā izpilde: EUROPA-ST
- Sistēmas hidrauliskais spiediens: 68 bar
- Hidrauliskais spiediens fiksēšanai (4./5. ass): 35 bar
- Pneimatiskā darba spiediens: 6 bar
- Saspiestā gaisa patēriņš: 180 normlitri/min
- Maksimālais trokšņa līmenis: 73 dB(A) normālā darbībā
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
