KUNZMANN - WF 650 5AX DE-MIL-KUN-2025-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

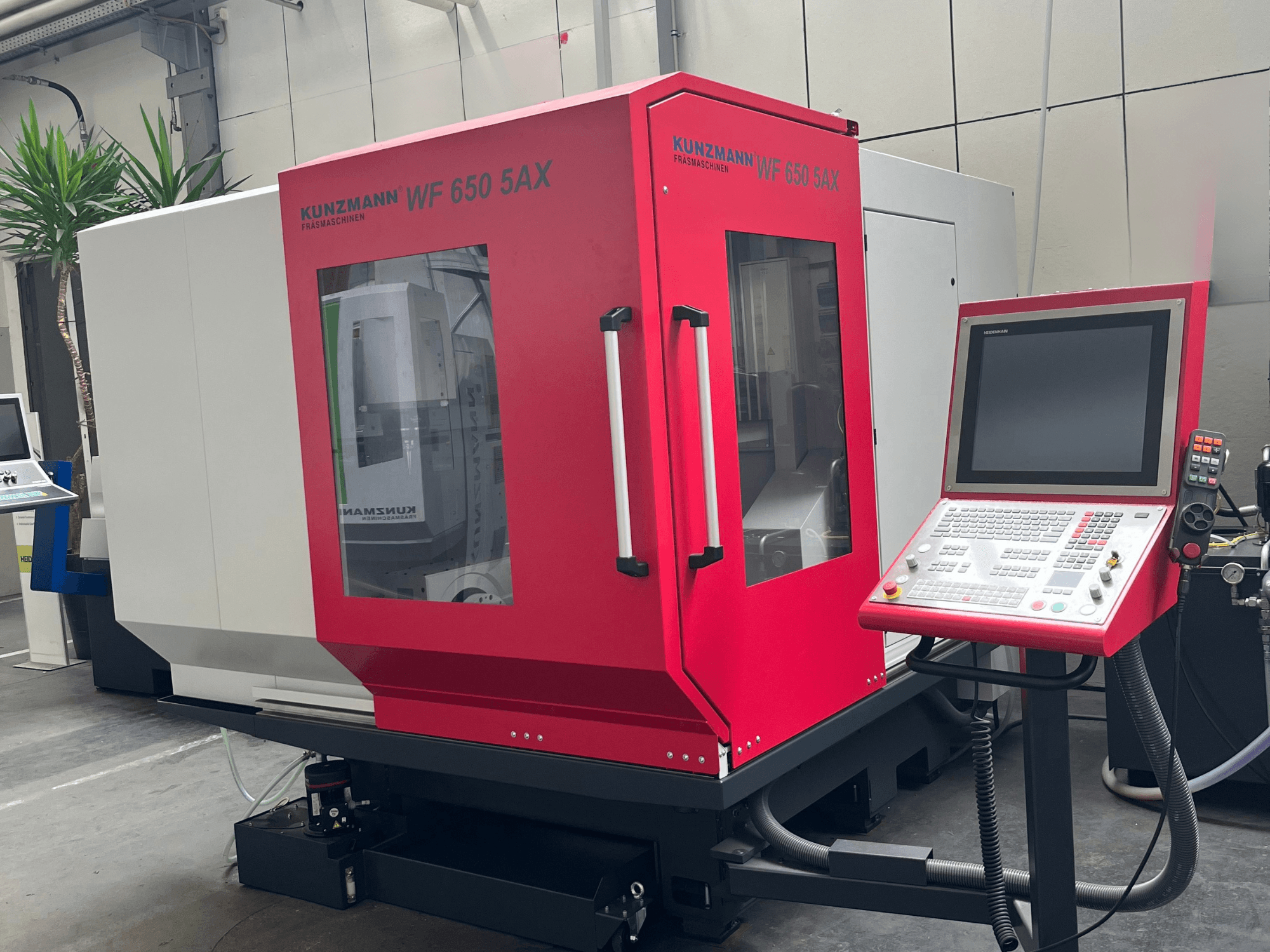

Šī 5-asu KUNZMANN WF 650 5AX mašīna tika ražota 2025. gadā. Tās vārpstas maksimālais apgriezienu skaits ir 12 000 apgr./min, un instrumentu magazīna spēj uzņemt 40 instrumentus. Mašīnai ir iespaidīgs X ass pārvietojums – 650 mm, Y ass pārvietojums – 500 mm un Z ass pārvietojums – 450 mm. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto vertikālo apstrādes centru KUNZMANN WF 650 5AX. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: KUNZMANN
- gads: 2025
- MODELIS: WF 650 5AX
- ražošanas stundu skaits: 58
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - KUNZMANN WF 650 5AX
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: TNC 640 HSCI
Izmēri
- Mašīnas augstums: 2900 mm
- Mašīnas garums: 2900 mm
- Mašīnas svars: 5500 kg
- Mašīnas platums: 2650 mm
- Galda garums: 398 mm
- Galda slodze: 300 kg
- Galda platums: 398 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 650 mm
- Y ass pārvietošanās: 500 mm
- Z ass pārvietošanās: 450 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 8 kg
- Pozicionēšanas precizitāte: 5 µm
- Vārpstas jauda: 22 kW
- Vārpstas ātrums: 12000 RPM
- Kūļa izmērs: SK 40
- Vārpstas dzesēšana: Nē
- Instrumentu staciju skaits: 40
Papildus informācija
Vadības bloka zīmols: HEIDENHAIN
Vadības bloka modelis: TNC 640 HSCI
A ass pārvietojums: +105° / -120°
C-ass pārvietojums: ±360°
Galda diametrs: 398 mm
Maksimālais vārpstas apgriezienu skaits: 12 000 apgr./min.
Instrumentu magazīna ietilpība: 40 instrumenti
Ātrā pārvietošanās X/Y: 25 m/min
Ātrā pārvietošanās Z virzienā: 20 m/min
A ass maksimālais apgriezienu skaits: 25 apgr./min
C-ass maksimālais ātrums: 25 apgr./min
A ass pozicionēšanas precizitāte: ±5 arcsec
C-ass pozicionēšanas precizitāte: ±5 arcsec
A-ass griezes moments: 700 Nm
C-ass griezes moments: 450 Nm
Vadība: HEIDENHAIN dialogveida / DIN-ISO programmēšana
Mašīnas konfigurācija: CNC pagriežamais rotācijas galds (A/C ass)
Vārpstas dzesēšana: šķidruma dzesēta motora vārpsta
Darba stundas (programmas izpilde): 58 h
Piederumi:
19" skārienjūtīgais ekrāns
HEIDENHAIN HR 510 FS elektroniskais vadības ritenītis
Automātiskais instrumentu mainītājs
Ārējā dzesēšanas sistēma
Iekšējā dzesēšanas šķidruma padeve caur vārpstu (pēc izvēles)
HEIDENHAIN TS460 zondes sagatavošana
TT460 instrumenta mērīšanas sagatavošana
SE661 zondes uztvērējs
Papildu informācija
Izstāžu zāles mašīna
12 mēnešu garantija
Pēc pieprasījuma pieejama modernizācija un nodošana ekspluatācijā (par papildu samaksu)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
