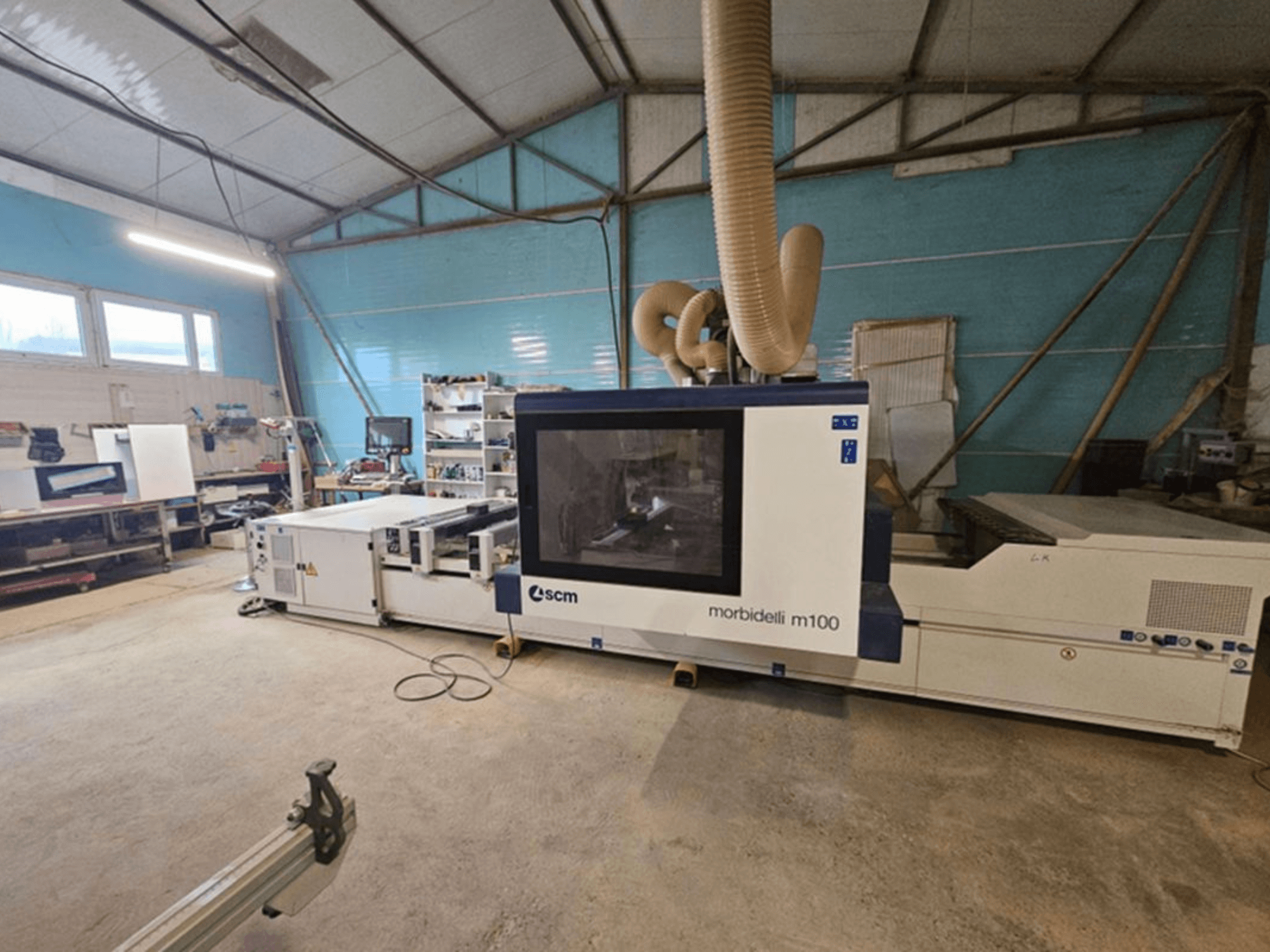

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Gads/ekspluatācijas laiks: iegādāts 2019. gadā; aptuveni 2 000 darba stundas

• Asis/iespējas: 3/4/5 asu apstrāde; urbšana (vertikāli un horizontāli no 4 pusēm), frēzēšana, rievu izgriešana, malu apstrāde; PRO-SPACE drošības sistēma

• Darba zona: X 3110 mm; Y 1620 mm; Z caurlaide 180 mm; Y caurlaide 1900 mm; svārsta garums 1400 mm

• Darba galds: TV FLEX 1600 darba galds, 6 pārvietojamas stieņi/balsti, 6 šķērssievas; standarta stieņu pozīcijas 6–12; pārvietojamā stieņa garums 1600 mm; 12 fiksētas vakuuma piesūcējas (145 x 145 x 75 mm); sagatavošana 6 pneimatiskajiem skavotājiem; 4 pneimatiskās paneļu iekraušanas/atbalsta ierīces; 8 aizmugurējie ierobežotāji; 8 starpposma ierobežotāji; kreisais sānu orientieris + lāzers profilētām detaļām

• Konstrukcija/kustība: Metināts tērauda rāmis; lineārās vadules ar recirkulācijas gultņiem; X ass — ar pārvietojamām stangām, Y ass — ar portālu ar zobratu un zobstieņu abās pusēs, Z ass — ar lodīšu skrūvi; CNC vadīta pozicionēšana

• Ātrumi: Maksimālais XY vektora ātrums (PRO-SPACE) 56 m/min; urbšanas vārpstas līdz 8 000 apgr./min; elektrovārpsta līdz 24 000 apgr./min

• Urbšanas vienība: F23L grupa ar 13 vertikālajiem vārpstiem (7R+6L), 10 horizontālajiem vārpstiem (4+3 X virzienā, 2 Y virzienā); integrēta X virziena zāģis Ø125 mm, 2,2 kW; 75 mm pneimatiskais ieslēgšanas/izslēgšanas gājiens; invertors programmējamam ātrumam

• Galvenais vārpsts: Hiteco JQX 5-asu elektrospindels, HSK F63, šķidruma dzesēšana, keramiskie gultņi; jaudas klase ~10 kW (S6 līdz ~15 kW), 24 000 apgr./min.

• Instrumentu mainītāji: aizmugurējais TRB 14 (14 pozīcijas; 350 mm gājiens; 115 mm solis; instrumenti līdz Ø240 mm; kopā 70 kg); priekšējais FAST 14 (14 pozīcijas; instrumenti līdz Ø130 mm izvēlētajās vietās; maks. 8 kg/instruments; kopā 24 kg)

• Vadība/programmatūra: Windows 7; 21,5" FHD displejs; tastatūra/pele + mašīnas vadības panelis; Maestro CNC CAD/CAM (parametriskā/grafiskā programmēšana, DXF imports, ISO grafika, simulācija); TECPAD 7" mobilais skārienjūtīgais vadības pults; tālvadības pults gar mašīnu

• Vakuums: standarta vakuuma sūknis (iekārtas standarta aprīkojumā); centralizēta automātiskā eļļošana

• Komunālie pakalpojumi: uzstādītā jauda 23 + 28,5 kVA; saspiests gaiss 450 NL/min; putekļu nosūces prasība 4500 m³/h, 25 m/s, izplūdes atvere Ø250 mm; centralizēta/optimizēta nosūce ar regulējamu konveijeru un grupētiem izplūdes atveru savienojumiem

• Drošība/standarti: PRO-SPACE koncepcija (piedāvājumā nav priekšējo fotoelementu/sānu nožogojumu), atbilstība CE prasībām, avārijas apstādināšanas pogas un aizsargātās zonas saskaņā ar ES normām

Papildu aprīkojums

• Papildu vakuuma sūknis: 1 x 90 m³/h

• Papildu aparatūras atslēga Xilog/Maestro (USB)
