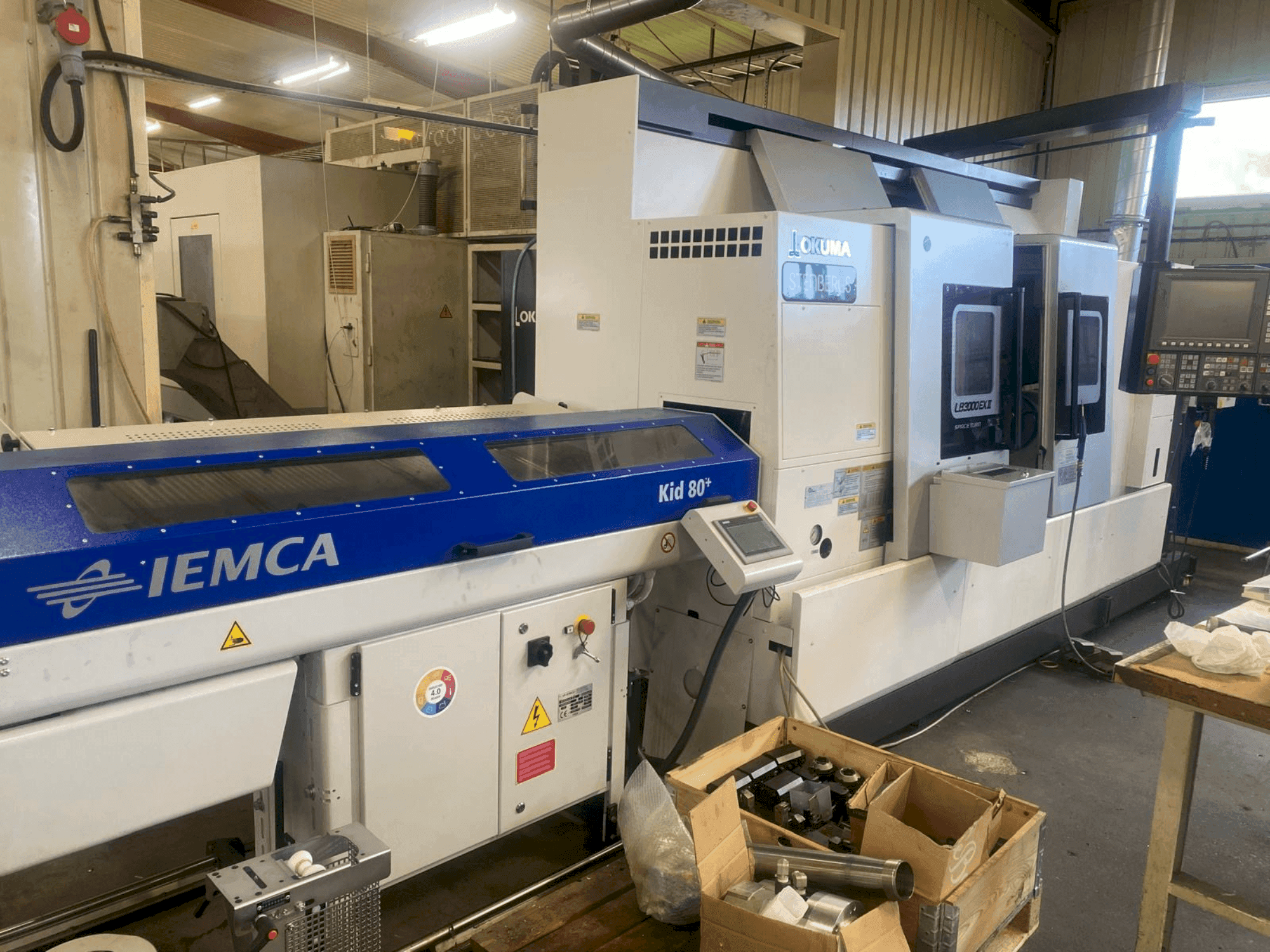

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Attālums starp vārpstu galiem: 1085 mm

• Maksimālais virpošanas diametrs: 340 mm

• Stieņa caurlaides spēja caur galvenā vārpsta vilkšanas cauruli: 80 mm

• Papildspindeles caurums: 63 mm

• Stieņa diametrs, kas var tikt apstrādāts caur papildu vārpstas cauruli: 52 mm

• Piedziņas instrumentu rotācijas ātrums: 45–6000 apgr./min.

• Vadības sistēma: Okuma OSP P300L (OSP Suite), 15" ekrāns

• Konfigurācija: galvenais vārpsts (kreisajā pusē) + papildu vārpsts (labajā pusē), Y-ass, revolvergalviņa ar piedziņas instrumentiem (radiāla instrumentu uzstādīšana)

• Maksimālais virpošanas diametrs: 340 mm

• Vārpstas apgriezienu skaits:

  • Kreisais (galvenais): 42–4200 apgr./min

  • Labais (papildu): 50–6 000 apgr./min

• Vārpstas motori:

  • Kreisais (galvenais): PREX 30/22 kW

  • Labais (papildu): PREX 11/7,5 kW

• Speciālais galvenais vārpstas motors („Big Bore” opcija): Ø91 mm, uzgalis JIS A2-8, 42–4 200 apgr./min, PREX 30/22 kW, maksimālais griezes moments 700 Nm

• Vadības/uzraudzības funkcijas:

  • Vārpstas orientācija

  • Griešanas slodzes uzraudzība („Load Monitor”), izvēlējama visām asīm un vārpstām

  • „One-Touch IGF M-E” dialogveida programmēšana

  • Instrumenta kalpošanas laika uzraudzība: pēc apstrādāto detaļu skaita, pēc griešanas laika, pēc griešanas slodzes; automātiska līdzīga instrumenta maiņa vai apstāšanās/trauksme, ja nav rezerves

• Mašīnas opcijas: Papildu skalošana kreisajiem slīdvirsmu vākiem

Papildu aprīkojums

• 250 mm SMW patronas turētājs uz galvenā vārpsta

• 170 mm Kitagawa patronu palīgspindulī

• 6 mīksto spīļu komplekti

• 4 taisni piedziņas instrumentu turētāji

• 4 leņķveida piedziņas instrumentu turētāji

• 2 dubultie virpošanas instrumentu turētāji

• 4 urbšanas stieņu turētāji

• 8 standarta virpošanas instrumentu turētāji

• 8 taisni ER turētāji ar apmēram 30 ER spīlēm

• Detaļu nostiprināšana (patronas)

  • SMW‑Autoblok BBD250‑77 / A8, hidrauliskais 3‑žokļu skavas

    • Komplektā ietilpst: 1 komplekts mīksto augšējo žokļu, hidrauliskais cilindrs VN170‑77, velkmeņa caurule ar iekšējo diametru 72 ar cilindra atloku

    • Maksimālais apgriezienu skaits: 4 000 apgr./min.; stieņa diametrs: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hidrauliskais 3-žokļu skavas

    • Komplektā ietilpst: 1 komplekts mīksto augšējo žokļu, hidrauliskais cilindrs SR1146, vilkšanas caurule/cilindra atloks, izmetējs

    • Maksimālais apgriezienu skaits: 6 000 apgr./min

• Detalju pārvietošana

  • Detalju uztvērējs, šūpojošā kausa tipa, Ø80 × L150 mm, maks. 5,8 kg

• Skaidu novadīšana

  • Cromar skaidu konveijers modelim LB3000 EX II C1000, lamelu tipa, izvadīšana pa labi

• Stieņu padeve un saskarnes

  • Stieņu padevēja saskarne (OSP P300L)

  • IEMCA KID 80+ stieņu padevējs (SX – kreisais) Okuma LB3000 EX II

    • Komplektā ietilpst: 7" skārienjūtīgais HMI ekrāns, mehāniskais/elektriskais interfeisa komplekts, papildu apgaismojuma komplekts, veltņu vadības komplekts apaļām/sešstūra stieņiem, vārpstas pagarinājums, stieņu stūmējs D=26 mm, stieņu stūmējs D=15 mm, papīra lietošanas rokasgrāmatas

    • Piederumi: Grīdas rāmis gareniskai kustībai Z virzienā; vārpstas ieliktnis/redukcijas caurule
