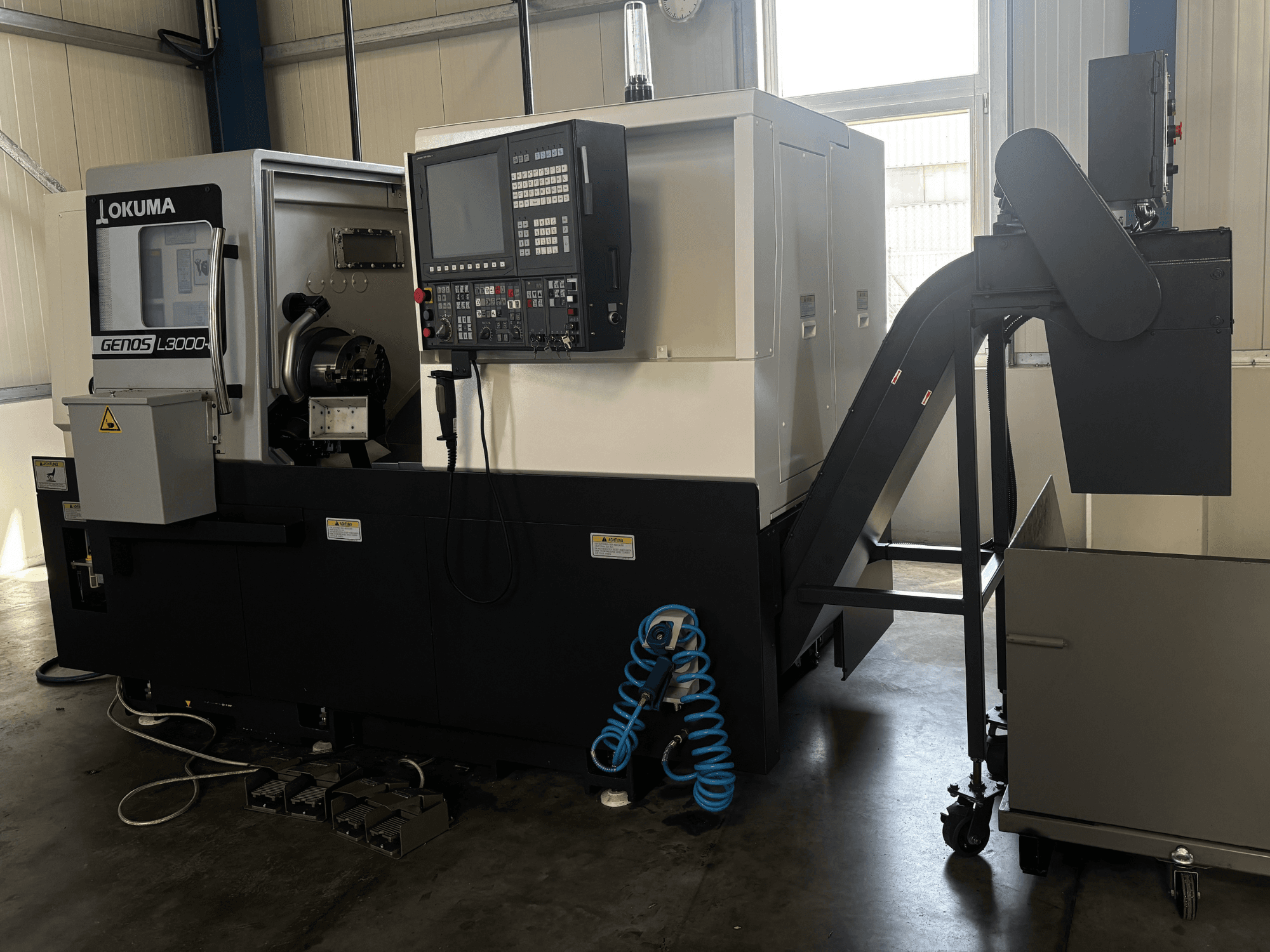

Okuma - GENOS L3000-e (Mx450)AT-TUR-OKU-2022-00001

- Darba stundas: 521 stunda

- Vārpstas darbības laiks: 347 stundas

- Vadības bloks: OSP-P300LA-e / OSP P300L-R-TD komplekts

- Galvenā vārpstas motora jauda: 22 kW

- Galvenā vārpstas apgriezienu skaits: 3 800 apgr./min.

- Patvērums: 10" dobs patvērums (250 mm), tips N210A8

- Vārpstas caurums: 80 mm

- Vārpstas gals: A8

- Virpošanas diametrs (VDI revolvergalviņa): 300 mm

- Maks. virpošanas garums (VDI revolvergalviņa): 450 mm

- X ass pārvietojums: 235 mm

- Z ass pārvietojums: 520 mm

- C-ass diapazons: 360° (izšķirtspēja 0,001°)

- Ātrgaitas pārvietošanās ātrums (X / Z): 25 000 / 30 000 mm/min

- Instrumentu revolveris: V12 radiālais revolveris ar piedziņas instrumentu stacijām (VDI40)

- Karusela stacijas: 12 (visas 12 var būt ar piedziņu)

- Dzinamo instrumentu jauda / griezes moments / ātrums: 7 kW / 23,7 Nm / 4 500 apgr./min

- Aizmugurējais vārpstas turētājs: NC aizmugurējais vārpstas turētājs (MT5 konuss, 5,0 kN spiedes spēks)

- Piegādes spriegums: 400 V

- Fāzes: 3 P

- Frekvence: 50/60 Hz

- Nominālā jauda: 28,6 kVA

- Pilnas slodzes strāva: 41,2 A

- Lielākā motora nominālā strāva: 96 A

- Īsslēguma strāva: 2,5 kA

- Iekārtas izmēri (bez skaidu konveijera): 2 545 mm x 1 870 mm x 2 057 mm

- Papildaprīkojums un komponenti:

* V12 radiālais revolveris frēzēšanai

* Špānu konveijers ar sānu izvadīšanu

* Grundfos augstspiediena sūknis (0,8 kW)

* Touch Setter M (instrumentu priekšuzstādītājs)

* Instrumentu turētājs VDI40

* Reāla 3D grafiskā simulācija un programmēšana ar One Touch IGF dialoglodziņiem

* 1 komplekts mīksto skavu un 1 komplekts cieto skavu

* 3 gab. urbšanas stieņu turētāji

* 3 gab. ārējās virpošanas turētāji

* 2 gab. virsmas virpošanas turētāji

* 8 gab. redukcijas uzmavas (2x 16, 20, 25, 32 mm)

* 1 gab. redukcijas uzmava MK02

* Detalju uztvērējs (maks. materiāla izmērs D51 mm x 150 mm, maks. svars 2,3 kg)

* Stieņu padeves saskarnes

* Grippex stieņu satvērējs (kāta diametrs 40 mm, satveršanas diapazons 3–60 mm)

* Rokas mazgāšanas pistoles komplekts (ieskaitot sūkni, spirālveida šļūteni, slēdzi)

* Transformators
