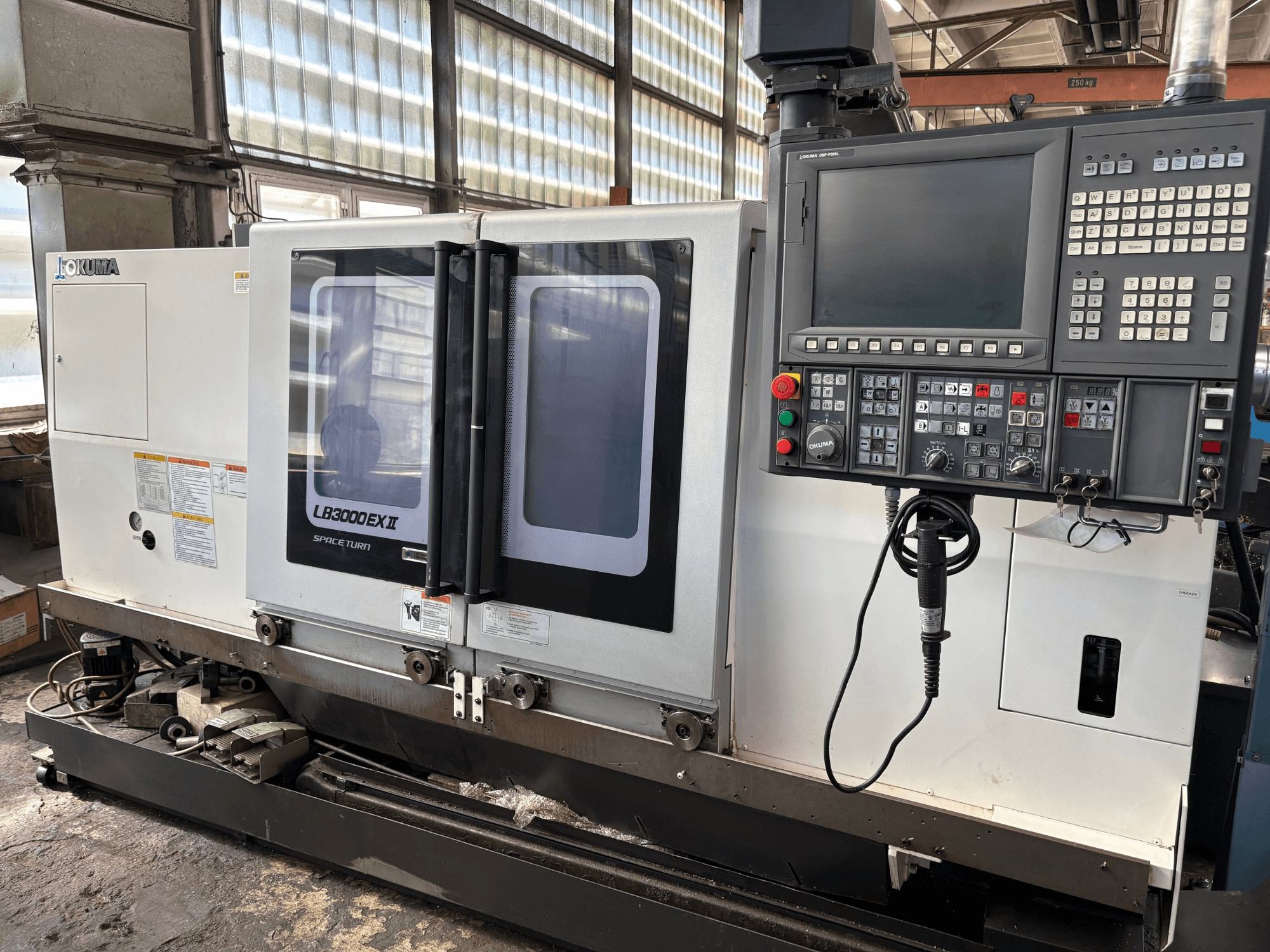

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Ietilpība

• Pagrieziena rādiuss virs gultnes: 580 mm

• Pagrieziena rādiuss garenvirziena slīdņa virsū: 470 mm

• Attālums starp vārpstu centriem: 1 020 mm

• Maksimālais virpošanas diametrs: 340 mm

• Maksimālais virpošanas garums: 1 000 mm

• Maksimālais detaļas svars starp centriem: 250 kg

Galvenais vārpstas diametrs: 120 mm

• Vārpstas diametrs: 120 mm

• Vārpstas uzgalis: JIS A2-6 (pēc izvēles JIS A2-8)

• Vārpstas caurums: 80 mm

Asis

• Z ātrgaitas pārvietošanās: 30 000 mm/min

• X ātrgaitas pārvietošanās: 25 000 mm/min

• Padeves diapazons X/Z: 0,001–1 000 mm/apgr.

Revolveris

• Tips: V12

• Instrumentu pozīcijas: 12

• Piemērots virpošanas vai piedziņas instrumentiem (L- vai M-instrumenti)

• Ārējais instrumenta izmērs: 25 × 25 mm

• Iekšējais instrumenta izmērs: Ø40 mm

Piedziņas instrumenti / C-ass

• Piedziņas instrumenta ātrums: 45–6000 apgr./min.

• C-ass diapazons: 360°

• C-ass indeksēšanas solis: 0,001°

• C-ass ātrgaitas ātrums: 200 apgr./min

Aizmugurējais vārpstas gals

• Konuss: MT Nr. 5

• Pārvietojums: 1 015 mm

• Motors: 2,9 kW

Elektrība / palīgiekārtas

• Hidrauliskā agregāta sūknis: 2,2 kW

• Eļļošanas sūknis: 0,018 kW

• Dzesēšanas šķidruma sūknis: 0,25 kW (sānu skaidu izvadīšana) / 0,8 kW (aizmugurējā skaidu izvadīšana)

• Piegādes spriegums (manuāli): 200 V

• Transformatora spriegumi: 220 / 240 / 380 / 415 / 440 / 480 V

• Frekvence: 50/60 Hz

• Elektroskapja aizsardzība: IEC IP54
