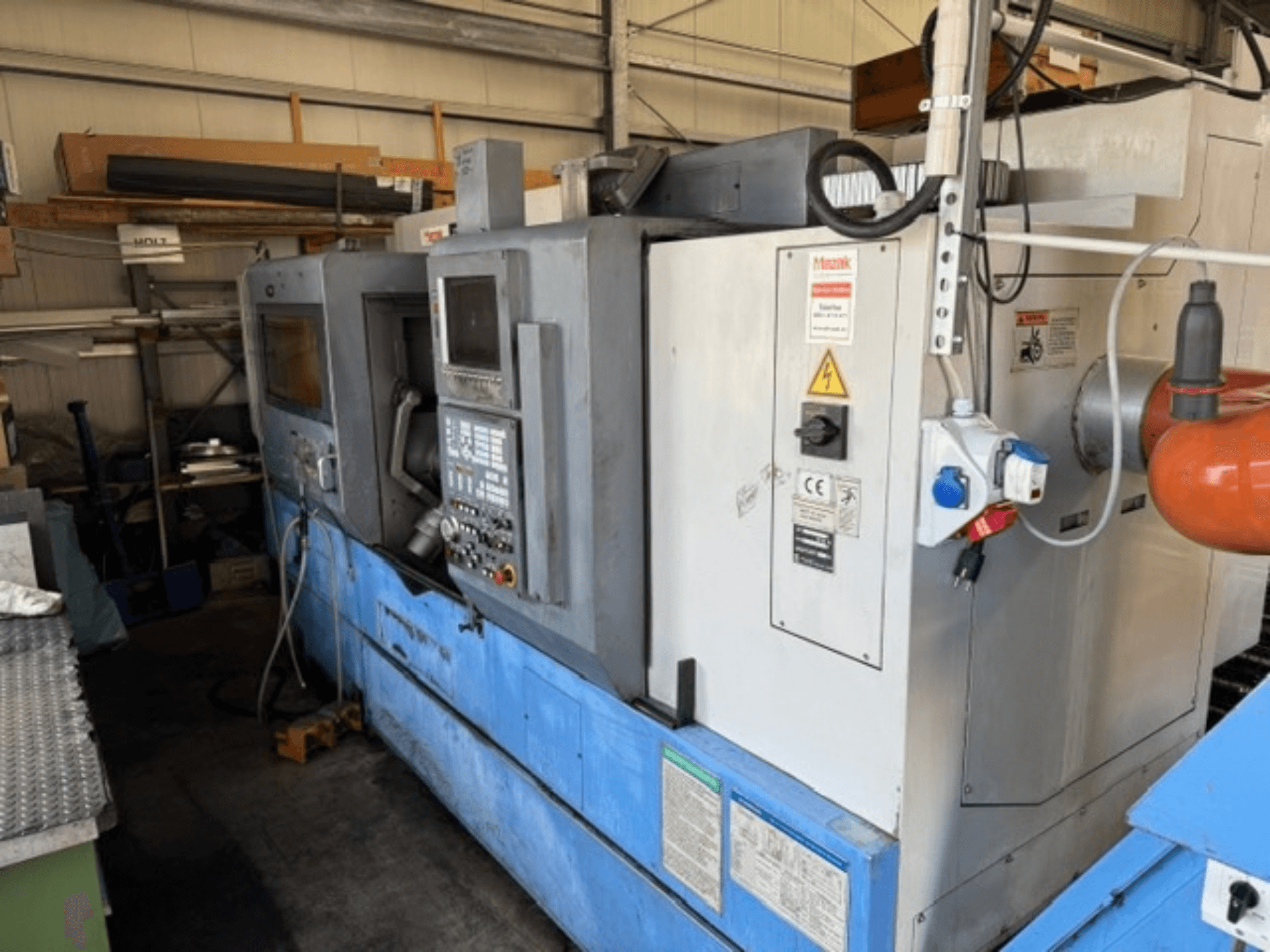

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Darba stundas: 116 213 stundas

- Maks. pagrieziena diametrs: 560 mm

- Maksimālais pagrieziena attālums virs rāmja: 500 mm

- Maks. virpošanas diametrs: 410 mm

- Standarta virpošanas diametrs: 336 mm

- Maks. virpošanas garums: 989 mm

- Maks. stieņa diametrs: 77 mm

- Galvenā vārpstas apgriezienu diapazons: 35–3300 apgr./min

- Galvenā vārpstas motora jauda: 26 kW / 22 kW (30 min / 100 % nepārtraukta darbība)

- Maks. vārpstas griezes moments: 637 Nm

- Vārpstas uzgalis: A2-8"

- Vārpstas caurums: 88 mm

- Patsvara diametrs: 304 mm

- C-ass indeksēšana: 0° – 360° / 0,001°

- Revolvergalvas pozīcijas: 12

- Virpošanas instrumenta kāta izmērs: 25 x 25 x 150 mm

- Urbšanas stieņa kāta diametra diapazons: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Revolvergalviņas indeksēšanas laiks: apm. 2,2 s

- Dzinējinstrumentu motora jauda: 7,5 kW

- Dzinamo instrumentu maksimālais griezes moments: 96 Nm

- Dzinamo instrumentu apgriezienu diapazons: 90–1500 apgr./min

- Dzinamo instrumentu urbšanas jauda: 23 mm

- Dzinējinstrumentu vītņgriešanas jauda: M16 (H tipa turētājs) / M12 (V tipa turētājs)

- Dzinamo instrumentu galvas frēzēšanas jauda: 25 mm

- X ass pārvietojums: 245 mm

- Z ass pārvietojums: 1 035 mm

- X ass ātrgaitas pārvietošanās: 18 m/min

- Z ass ātrgaitas pārvietošanās: 24 m/min

- C-ass ātrgaitas pārvietošanās: 100 apgr./min

- X/Z ass pārvietojuma ātrums: 0–5 000 mm/min

- C-ass padeves ātrums: 1°–2 000°/min

- Pakaļgalvas vārpstas gājiens: 130 mm

- Pakaļgalvas vārpstas diametrs: 100 mm

- Aizmugurējā vārpsta konuss: MK 4

- Aizmugurējā vārpstas pārvietojums: 880 mm

- Dzesēšanas šķidruma tvertnes tilpums: 250 l

- Dzesēšanas šķidruma sūkņa caurplūde: aptuveni 20 l/min

- Dzesēšanas šķidruma sūkņa spiediens: 5 bar

- Jauda: 52 kVA

- Darba spriegums: 400 V / 50 Hz

- Pneimatiskais spiediens: 5 bar, 100 l/min

- Nepieciešamā platība: apm. 7,7 m²

- Iekārtas svars: apm. 9 500 kg

- Papildu aprīkojums un piederumi: Tool Eye (instrumentu iestatīšanas ierīce), 3-žokļu hidrauliskais patronis 304 mm ar mīkstajiem/cietajiem žokļiem, skaidu/dzesēšanas šķidruma aizsardzības apvalks, darba apgaismojums, sinhronizēta vītņu griešana, piedziņotie instrumentu turētāji (CAT40 3x vertikāli, 3x horizontāli), urbšanas stieņu turētāji, regulēšanas instrumentu komplekts, pamatu aprīkojums
