MONDIALE - BNC-2260XLBE-TUR-MON-2008-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

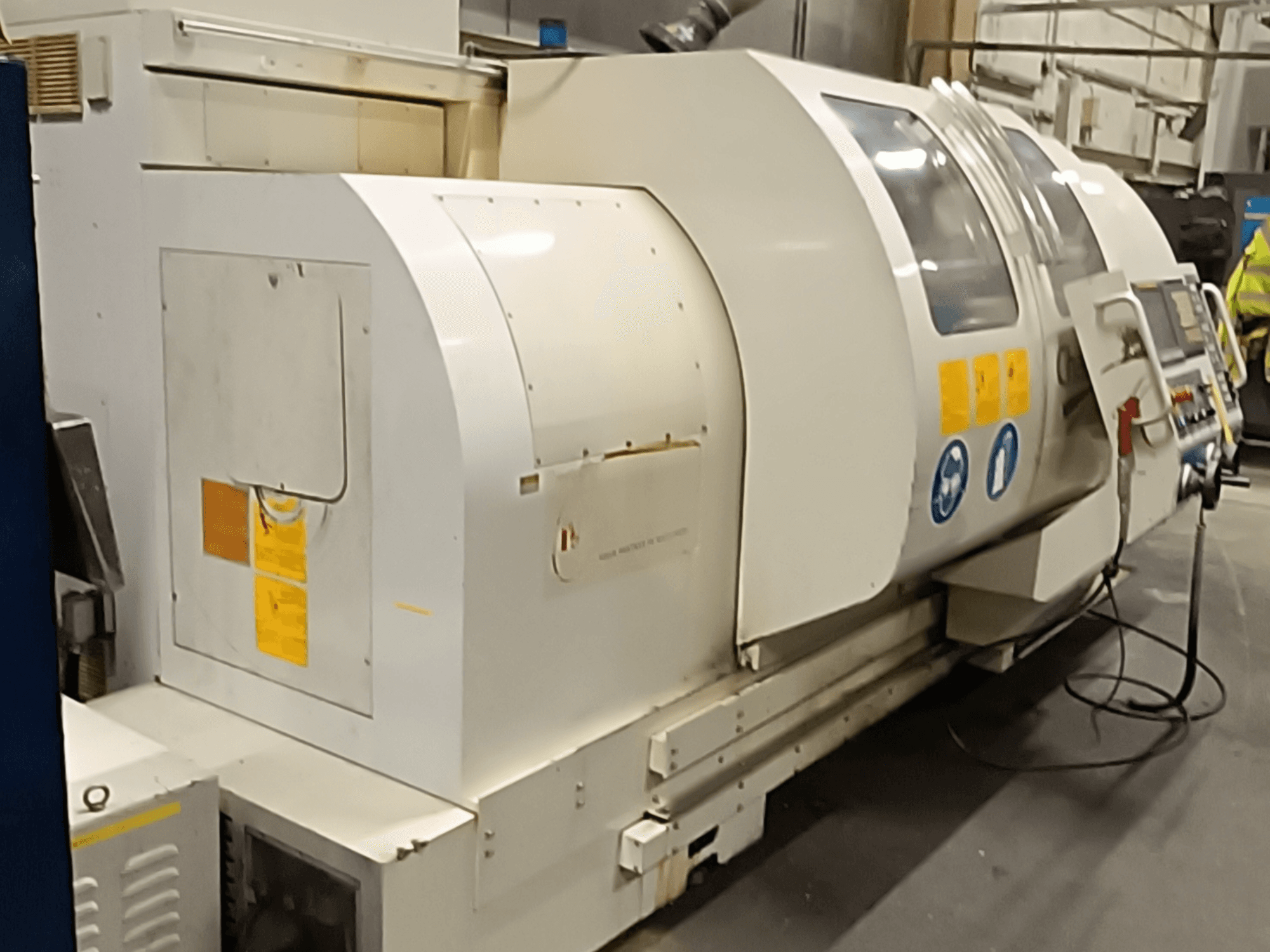

Horizontālās virpošanas iekārta, kas ražota 2008. gadā. MONDIALE BNC-2260XL maksimālais virpošanas garums ir 1500 mm, bet grozāmā gultne - 550 mm. Tās stieņa ietilpība ir 69 mm un maksimālais apstrādājamās detaļas svars ir 2000 kg. Ja vēlaties iegūt augstas kvalitātes virpošanas iespējas, apsveriet mūsu piedāvāto MONDIALE BNC-2260XL mašīnu. Sazinieties ar mums, lai iegūtu sīkāku informāciju par šo mašīnu.
Pārskats
- zīmols: MONDIALE
- gads: 2008
- MODELIS: BNC-2260XL
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Beļģija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: FANUC
Tehniskā informācija - MONDIALE BNC-2260XL
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: Oi-TC
Izmēri
- Mašīnas augstums: 2050 mm
- Mašīnas garums: 3690 mm
- Mašīnas svars: 4400 kg
- Mašīnas platums: 2225 mm
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 300 mm
- Z ass pārvietošanās: 1650 mm
Tehniskās specifikācijas
- Pretvārpsta: Nē
- Piedziņas instrumenti: Nē
- Vārpstas jauda: 15.5 kW
- Vārpstas ātrums: 3500 RPM
Papildus informācija
Šūpoles virs gultas: 550 mm
Šūpoles spraugā: 790 mm
Šūpoles virs šķērsslīdņa: 310 mm
Maksimālais pagrieziena garums: 1500 mm
Stieņa ietilpība (hidrauliskā skavas cilindrs):: 69 mm (pēc izvēles 91 mm)
Starpas garums no vārpstas priekšējās virsmas: 283 mm
Maksimālais apstrādājamās detaļas svars (ar konisko statni): 1 kg: 2000 kg
Vārpstas apgriezienu diapazons (1. izvēle): 80-3500 apgr./min (82 mm urbums)
Vārpstas apgriezienu diapazons (2. izvēle): 80-2400 apgr./min (82 mm/106 mm caurums)
Vārpstas priekšgals: A2-8 / D1-8 (82 mm); D1-8 / A1-11 (106 mm).
Vārpstas cauruma diametrs: 82 mm (standarta) / 106 mm (pēc izvēles)
Galvenā motora jauda: 11/15,5 kW (standarta) / 15/22 kW (pēc izvēles)
Instrumentu staciju skaits: 8
Instrumentu kāts: 40 mm
Turreļa indeksēšanas laiks: 0,42 s (BARUFFALDI)
X/Z ass ātrgaitas pārvietojums: 15 m/min
Pozicionēšanas precizitāte: 0,005 mm
Atkārtojamība: 0,005 mm
X ass padeves motora griezes moments: 9,3 Nm
Z ass padeves motora griezes moments: 14,8 Nm
X ass lodīšu skrūve: 32×5-C5
Lodskrūve Z asī: 45×10-C5
Pīļu konveijera gājiens: 150 mm
Pīles diametrs: 80 mm (standarta) / 100 mm (pēc izvēles)
Pīļu konusveida konuss: MT 5
Dzesēšanas šķidruma sūkņa motors: 450 W
Dzesēšanas šķidruma sūkņa jauda: 55 l/min
Eļļošanas sūkņa motors: 25 W
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
