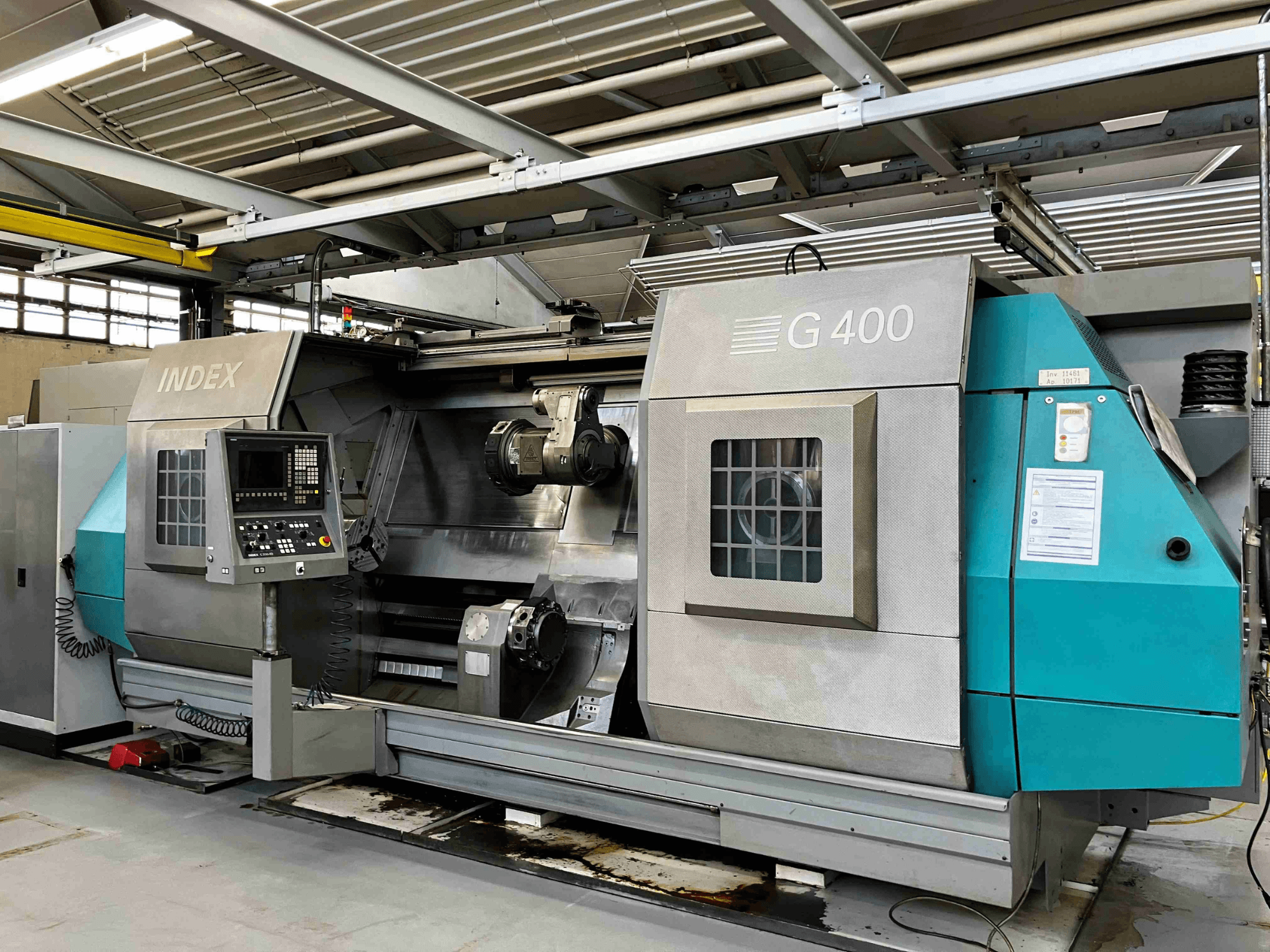

Index - G 400DE-TUR-IND-2008-00002

Galvenā vārpsta 0102 tiešā piedziņa

Maksimālā materiāla caurlaides spēja: 102 mm

Maksimālais apgriezienu skaits: 3000 apgr./min

Priekšējā gultņa diametrs: 170 mm

Regulējams dobās vārpstas motors

Jauda pie galvenā vārpstas D102:

Jauda pie 100/40% darba cikla: 53 kW/68 kW

Griezes moments: 675 Nm/900 Nm

Darba vārpstas centrēšanas un pārslēgšanas ierīce D102

2,5° soli, izmantojot indeksēšanas disku

Hidrauliski darbināms dobais iespīlēšanas cilindrs D102 ar analogo iespīlēšanas gājiena kontroli

Materiāla klīrenss: 102 mm

Stieņa gājiens: 48 mm

Maksimālais iespīlēšanas spēks (vilkšana/saspiešana): 10 900 dN

Vairāku spiedienu saspiešanas ierīce

Spriegošanas spiediens, kas regulējams no 8 līdz 80 bāriem, izmantojot daudzpakāpju detaļu katalogu galvenajam vārpstas iespīlēšanas cilindram. Nepieciešama skavas atbrīvošanas kustība, lai pārietu uz zemāku saspiešanas spiedienu.

Instrumentu turētājs 1 (standarta aprīkojums)

Krusteniskais slīdnis X, Z, pagrieziena garums 2000 mm.

Ar iekšējo dzesēšanas šķidruma padevi un noslēgvārstu, lodveida skrūves D=40 mm.

X asī, D=50 mm Z asī. Ass piedziņas aizsargātas ar pārslodzes sajūgu, pretsvars X asij.

Ass X Z

Darba gājiens mm: 320 2000

Ātrgaitas pārvietošanās ātrums m/min: 20 40

Pievirzes spēks N: 14000 14000

X ass mērīšanas sistēma: Stikla skala (absolūtā)

Z-ass: ROQ enkoders (absolūts)

X-Y-Z-B korpuss (WT1)

Ratiņš ar maiņstrāvas motoru, pozicionēts ar taisnzobratu, hidrauliski bloķēts.

Y-ases frēze, hidrauliski uzstādīta, bloķējama ar taisnzobu pārnesumkārbu.

Lodveida skrūve, D=40 mm

Pārslodzes sajūgs

Brauciens: 220 mm

Ātrā pārvietošanās ātrums: 12 m/min

Padeves spēks: 24 000 N

ROQ enkoders (abs)

B ass piedziņa ar maiņstrāvas motoru

Pagrieziena leņķis: 360°

Instrumentu piedziņas bloks

ar diviem sajūgiem:

Maksimālais ātrums: 6000 apgr./min.

Jauda (25%) pie n= 6000: 17 kW

Maksimālais griezes moments (25%): 37 Nm

Disku revolveris ar 12 stacijām uz šķērsslīdņa 1

Instrumentu turētāju sistēma DIN 69880-40x63

Palielināta atkārtojamība instrumentu maiņas laikā, pateicoties papildu W-iezgriezumiem.

Daudzfunkcionālais bloks uz 1 šķērsslīdes

Maksimālais ātrums: 6000/1500 apgr./min.

Pārnesumkārba: i=4

Griezes moments: 36/144 Nm

Instrumenti: SK50

Priekšējā gultņa diametrs: 75 mm

Iekšējā dzesēšanas šķidruma padeve, diska atsperu skava

Instrumentu turētājs 2, pa labi - X, Z

Virpošanas garums 2000 mm, vēlams uz

pretvārpstas mašīna ar iekšējo dzesēšanas šķidruma padevi un noslēgvārstu, reversa vadība ar AG motoru, lodveida skrūves D= 50 mm Z asij, D= 40 mm X asij. Ass piedziņas aizsargātas ar pārslodzes sajūgu, pretsvara sistēma X asij.

Turretes galva orientēta pa labi pret pretvērpes vārpstu.

Ass X Z

Brauciens mm 210 2000

Ātrgaitas pārvietošanās ātrums m/min 20 40

Padeves spēks N 8600 14000

X ass mērīšanas sistēma: stikla skala (abs)

Z-ass: ROD kodētājs (abs)

Disku revolveris ar 10 uz šķērsslīdņa 2

Instrumentu turētāja sistēma DIN 69880-40x63

Palielināta atkārtojamība instrumentu maiņas laikā, pateicoties papildu W-iezgriezumiem.

Pozicionēts ar priekšējo zobratu, hidrauliski bloķēts.

Pretvārpsta D102, izmērs 11-DIN 55026/55021 un ISO 702/1

Virpošanas garums 2000 mm

Z ass slīdnis, ko darbina maiņstrāvas motors un 50 mm diametra lodveida skrūve.

Ass piedziņa aizsargāta ar pārslodzes sajūgu

Darba pozīcijā slīdni pret apstādinājumu tur maiņstrāvas motors.

Starp galveno un pretvārpstu iespīlēto apstrādājamo detaļu apstrādi pretvārpsts neatbalsta ne ar aksiālo iespīlēšanas spēku, ne arī ar Z ass pretvārpsta stāvokļa kontroli.

Ja šāda funkcija ir nepieciešama, papildus ir nepieciešama aizmugurējās statnes funkcijas opcija.

Z ass mērīšanas sistēma: ROQ kodētājs (abs)

Maksimālais materiāla diametrs: 102 mm

Maksimālais vārpstas apgriezienu skaits: 3000 apgr./min.

Priekšējā gultņa diametrs: 170 mm

Ātrā virzība: 1,5 mm: 30 m/min

padeves spēks: 7200 N

Mainīga trīsfāzu piedziņa (maiņstrāvas motors ar dobu vārpstu).

Pretvārpstas D102 jauda:

Jauda pie 100/40% darba cikla: 53/68 kW

Griezes moments: 675/900 Nm

Skaitļvārpstas centrēšanas un pārslēgšanas ierīce D102

2,5 grādu soli, izmantojot indeksēšanas disku.

Hidrauliski darbināms dobais iespīlēšanas cilindrs D102 ar analogo iespīlēšanas gājiena kontroli.

Materiāla ietilpība: 102 mm

Stieple: 48 mm

Maksimālais iespīlēšanas spēks (stiepes/spiešanas): 10 900 dN

Vairāku spiedienu saspiešanas ierīce

Spiešanas spiediens, kas regulējams no 8 līdz 80 bāriem (vairāki iestatījumi ir pieejami spiešanas cilindra detaļu katalogā). Pretvērpne; nepieciešama skavas atbrīvošanas kustība, lai pārietu uz zemāku saspiešanas spiedienu.

Automātiskās bīdāmās durvis, hidrauliski darbināmas.

INDEX C200-4D vadības sistēma

- Modulārā daudzprocesoru vadības sistēma, kas integrēta Simodrive 611 ciparu invertora sistēmā (identiska Sinumerik 840D).

- Vadības panelis - AT saderīgs dators ar Windows operētājsistēmu un plakanā ekrāna monitoru.
