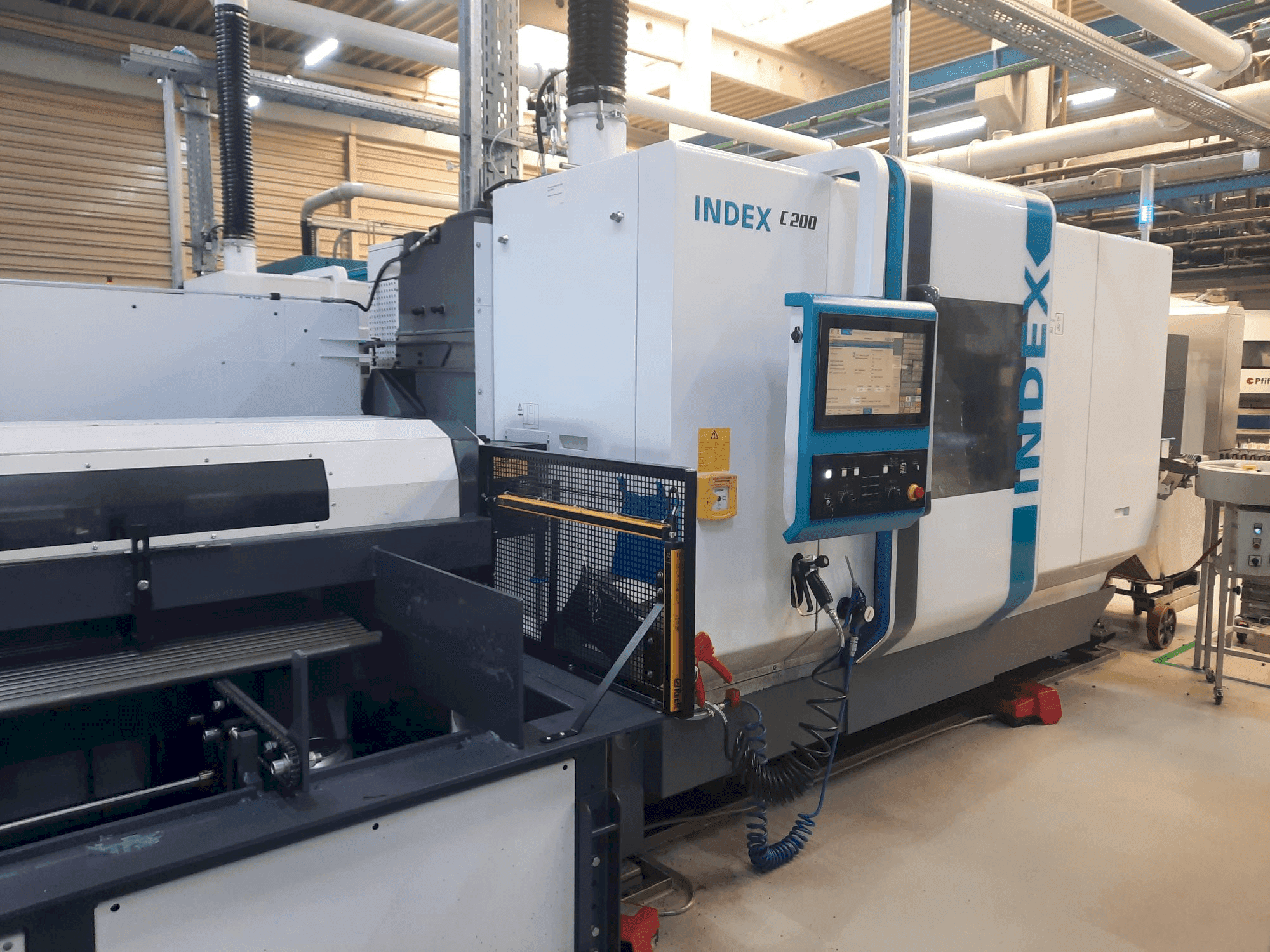

Index - C200DE-TUR-IND-2023-00001

Papildaprīkojums

• - Programmatūras iespējas: OPC UA galvenajam datora savienojumam (maks. 200 mainīgie). ChipMaster cikls skaidu pārrāvuma kontrolei.
• - Vides dati: trokšņa līmenis: 73,8 dB(A)

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Vadības sistēma: balstīta uz sinumerik 840d solutionline (sl) ar sinamics s120 diskdziņiem. 18. 5" tft krāsu displejs ar pct-touch (ip65). Siemens lietotāja interfeiss darbojas vācu valodā.
  • - Saskarnes: 4x usb 2. 0 (2 vadības panelī, 2 vadības panelī). Tīkla iespēja nc datu pārsūtīšanai (loģiskie diskdziņi).
  • - Drošība: siemens drošības integrēta (profisafe).
  • - Torņa mehānika: hidrauliskā bloķēšana, maiņstrāvas motors ar priekšējo zobratu. Piedziņas jauda uz instrumentu turētāju: 10 kw (25 % ed), maks. 8000 apgr. /min.
  • - Instrumentu turētājs: cilindrisks kāts d25x48 (din69880) ar w-rievām lielākai atkārtošanas precizitātei. Piedziņas instrumenti ir iespējami katrā stacijā (tikai rotējoši darba stāvoklī).
  • - Dzesēšanas iekārta: 13 kw hidraulikai, vārpstām un vadības skapim. Savienojums dzesēšanas ūdenim (20°c ±2°c, 30 l/min, glikols 25 %).
  • - Skaidu konveijers: eņģu lentes konveijers (izgatavots ar knoll) ar 180 litru konteineru, izplūdes augstums 840 mm. Dzesēšanas smērvielu sistēma: 750 litru tvertne, 8-bar/20-80-bar sūkņi.
  • - Stieņu iekrāvēja interfeiss: saderīgs ar unimag4 (ārējiem iekrāvējiem nepieciešams īpašs vāks). Maksimālais stieņa garums: 1035 mm (īsas stieņa darbība). Portāla savācēja ierīce: pneimatiskais satvērējs (Ø 10-90 mm, maks. 3. 5 kg). Konveijera lente ar slēdzi gatavajām detaļām/atlikušajām daļām.

Papildu informācija

• - Vadības bloks Darba spriegums: 400V Vadības spriegums: 24V DC Frekvence: 50Hz Nominālā jauda: 54kW Pievienotā slodze: 65kVA Nominālā strāva: 94A Maks. rezerves drošinātājs: 100A Galvenā piedziņa Galvenā vārpsta un pretvārpsta Vārpstas galvas stiprinājums: OD 140mm, ID 85mm Priekšējā gultņa diametrs: 110mm Griezes moments maks. (100%/40%): 125/170 Nm Saspiešanas spiediens min./maks.: 8/80 bāri Virzuļa laukuma spiediens: 57cm² Virzuļa laukuma spriegums: 57cm² Maksimālais spiedes spēks: 45600 N Stiepes spēks maks.: 45600 N C-ass: piedziņa: Dobās vārpstas motors leņķa mērīšanas sistēma tieši uz vārpstas Pozīcijas izkliede (VDI/DGQ 3441): Psmax = 0,01 grādi Tornis Instrumenta turētājs 1 X-ass darba trajektorija: 110mm X-ass ātrā pārvietošanās: 30m/min X-ass paātrinājums: 9m/s² X-ass padeves spēks: 50-ass darba trajektorija 2000:-N 50 m/min Z ass paātrinājums: 9 m/s² Z ass padeves spēks: 5000 N Y ass darba ceļš: 100 mm Y ass ātrā virzība: 15 m/min Y ass paātrinājums: 9 m/s² Y ass padeves spēks: 5000 N Stacijas: 14 ar cilindrisku kātu D25x-48 110 mm X ass ātrā pārvietošanās: 30 m/min X ass paātrinājums: 9 m/s² X ass padeves spēks: 5000 N Z ass darba ceļš: 550 mm Z ass ātrā pārvietošanās: 50 m/min Z ass paātrinājums: 9 m/s² Z ass padeves spēks: 5000 N ass 1 ass 0 mm darba ceļš: Y-ass paātrinājums: 9m/s² Y-ass padeves spēks: 5000N Stacijas: 14 ar cilindrisku kāta turētāju D25x48 Instrumentu turētājs 3 X-ass darba ceļš: 180mm X-ass ātrā kustība: 30m/min X-ass paātrinājums: 9m/s² X-ass padeves spēks4:s5 cynkrical0 D25x48
