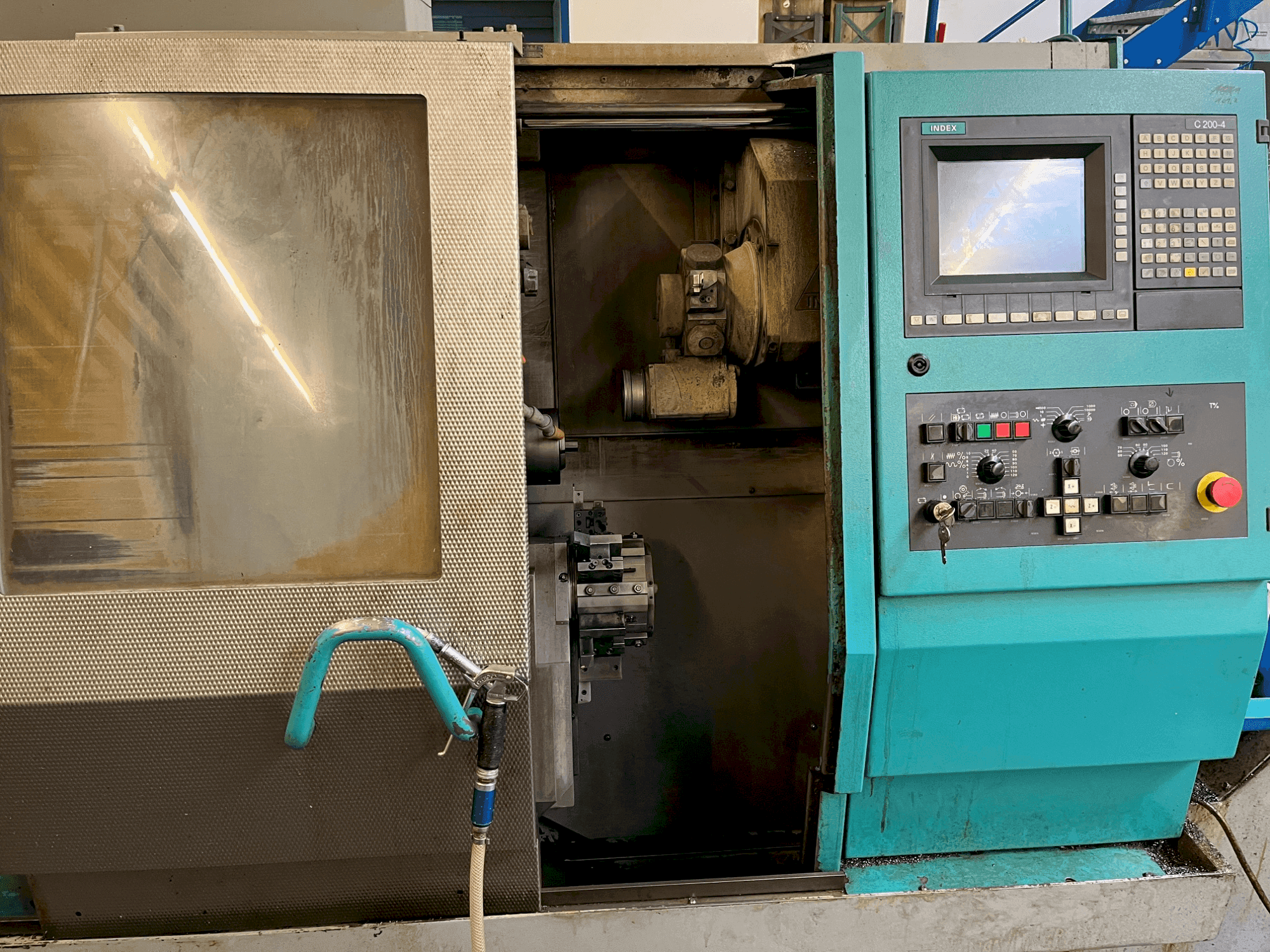

Šī Index ABC 42 horizontālā virpošanas mašīna tika ražota 1999. gadā. Tai ir izturīgs instrumentu turētājs ar revolvera iestatījumiem, kas piedāvā attiecīgi 8 un 6 instrumentu pozīcijas. Aprīkots ar sinhronizētu vārpstu, tas atbalsta iespīlēšanas diametru līdz 42 mm un vārpstu caur urbumu 15,5 mm. Ideāli piemērots precīziem uzdevumiem, tajā ietilpst stieņu iekraušanas žurnāls, kurā ir stieņi līdz 3,2 m garumā un 52 mm diametrā. Lai iegūtu papildinformāciju par šo horizontālo virpošanas mašīnu, lūdzu, sazinieties ar mums.
Pārskats
- zīmols: Index
- gads: 1999
- MODELIS: ABC 42
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vokietija
- iekārtas veids: Horizontālās virpošanas mašīnas
- pieejamība: Nekavējoties
Tehniskā informācija - Index ABC 42
Bendri duomenys
- Mašinos svoris: 2500 kg
Judėjimas
- X AŠIS Judėjimas: 90 MM
- Z AŠIS Judėjimas: 280 MM
Papildaprīkojums
- - Instrumentu turētājs maks. 5 stacionāri instrumenti vai maks. 3 stacionāri un 2 darbināmi instrumenti.
- - Stieņa iekraušanas žurnāls: Stieņa garums maks. 3,2 m. / Stieņa diametrs min. 8 mm. / Stieņa diametrs maks. 52 mm.
- - Hidrauliskā sistēma: Piegādes ātrums 19 l/min. / Sistēmas spiediens 90 bar. / Uzpildes tilpums 50 litri.
- - Dzesēšanas sistēma: Plūsmas ātrums 40 l/min. / Sistēmas spiediens 4 bar. / Uzpildes tilpums 170 litri.
Papildus informācija
- Tehniskās mašīnas priekšrocības:
- - Vārpstas apgriezienu diapazons: 600 min-1 (instrumentu turētājs), 4500 min-1 (sinhronizēta vārpsta), 4000 min-1 (patronas iespīlēšana).
- - X ass: 90 mm (1. Revolveris), 81 mm (2. tornis)/ z ass: 280 mm (1. revolveris un 2. tornis).
- - Instrumentu turētājs. Revolveris 1 ar 8 instrumentu vietām. Instrumentu sistēmas cilindrisks kāts 25x48mm. X ass (revolveris 1): slīdēšanas ceļš 90 mm. Padeve 5500 N. Ātrā traversa 24 m/min. Z ass (revolveris 1): slīdēšanas gājiens 280 mm. Padeve 5500 N. Ātrā traversa 24 m/min. Griezes moments 7,5 Nm. Ātrums 600 min-1. Tornītis 2 ar 6 instrumentu pozīcijām. X ass (2. tornītis): slīdēšanas gājiens 81 mm. Padeve 8300 N. Ātrā traversa 16 m/min. Z ass (2. tornītis): slīdēšanas gājiens 280 mm. Padeve 5500 N. Ātrā traversa 24 m/min. Sinhronizētā vārpsta: griezes moments 10 Nm. Ātrums 4500 min-1. Saspiedes diametrs maks. 42 mm. Saspiešanas dziļums ar maks. iespīlēšanas diametrs 38mm. Vārpstas caurums 15,5 mm. Ežektora gājiens maks. 38 mm. Saspiedes spiediens 65 bar. Patronas iespīlēšana: griezes moments 10 Nm. Ātrums 4000 min-1. Saspiedes diametrs maks. 75 mm. Ežektora gājiens 42mm. Žokļa gājiens maks. 0,6 mm. Saspiedes spiediens 20 bar. Instrumentu turētājs maks. 5 stacionāri instrumenti vai maks. 3 stacionāri un 2 darbināmi instrumenti. Ātrums 6000 min-1. Griezes moments 8 Nm. Instrumenta montāžas caurums 1 colla. Izmēri: Augstums 1750 mm. Rotācijas centrs virs grīdas 1010 mm.
Mašīnas priekšrocības
Papildu informācija
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
