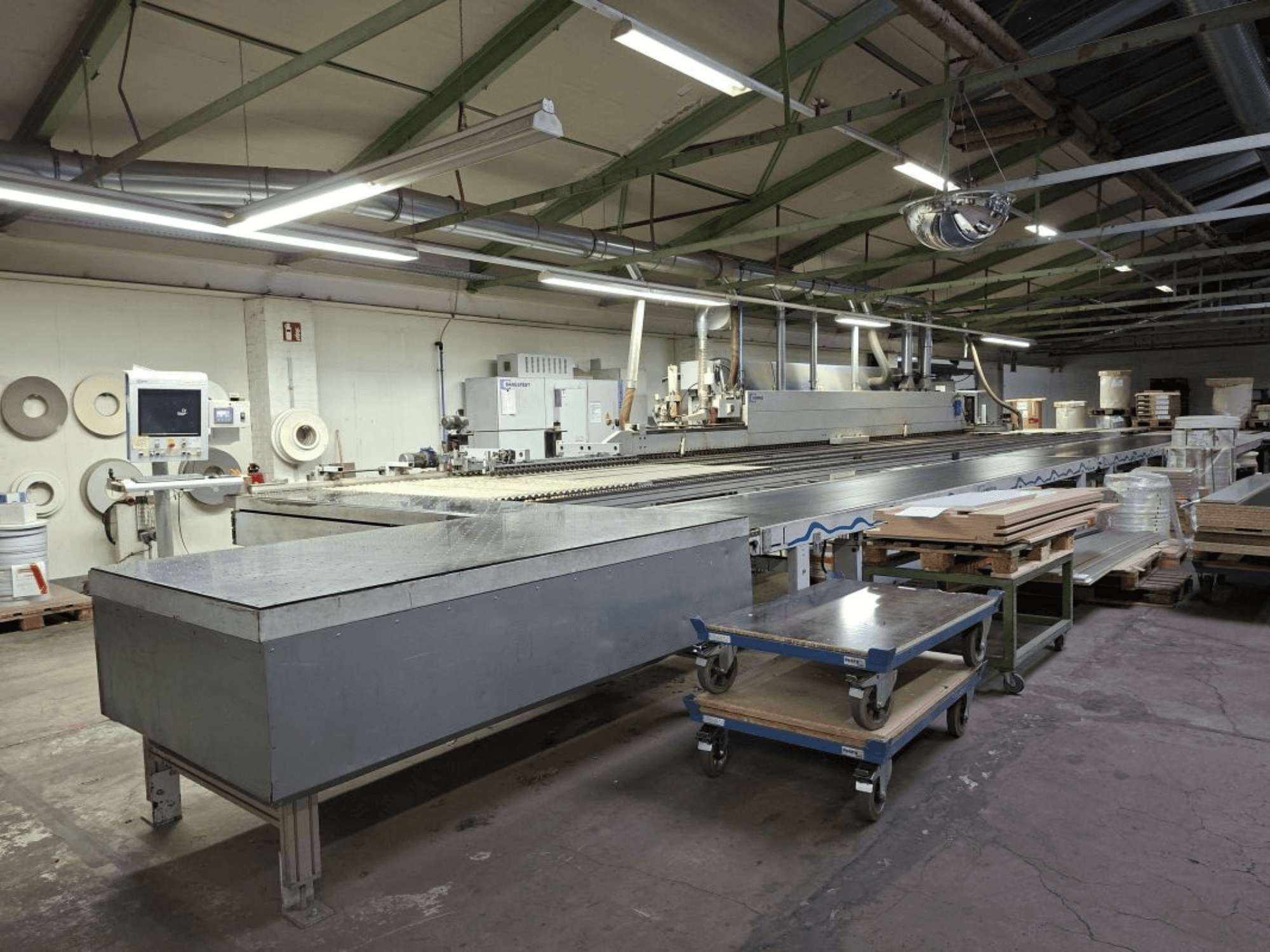

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Līnijas apstrādājamo detaļu ietilpība:

  • Garums 250-3000 mm

  • Platums 120-1200 mm

  • Biezums 8-60 mm

• Kaldinātājs (KAL 330) - bāze un transportēšana

  • Mašīnas nepārtrauktā pamatne; apstrādājamo detaļu balsts ar rullīšu stieni, kas izvelkams ~800 mm.

  • Transportēšanas ķēde 80 mm plata ar gumijas virsmu; precīza vadība, rūdītas virsmas

  • Augšējais spiediens: piedziņas siksna

  • Tehniskie dati:

    • padeves ātrums 18-25 m/min

    • Darba augstums 950 mm

    • Minimālais darba platums: 55 mm pie 22 mm biezuma; 100 mm pie 60 mm biezuma (atkarībā no sagataves garuma)

    • Apstrādājamo detaļu pārkare/pārkare 30 mm

    • Apstrādājuma biezums 12-60 mm

    • Malas materiāls no sloksnes: 0,4-20 mm (maksimālais šķērsgriezums 900 mm²)

    • Malas materiāls no ruļļa: 0,3-3 mm (maksimālais šķērsgriezums: PVC 135 mm², finieris 100 mm²).

    • Maksimālais spoles diametrs 830 mm

    • Pneimatiskais savienojums 7-8 bāri

• Ievades sistēma un vadība (integrēta ar KAL 330)

  • Elastīga detaļu padeves sistēma wz10 automātiskai padevei (gareniski un šķērsām); precīza izmēra, kvadrātveida detaļām.

  • Bezpakāpju padeves vadības regulēšana (ass), ātruma iestatīšana ieejas terminālī

  • Vienību automātiska sānu regulēšana (detaļu pārkare 30-80 mm) līmēšanai un pēcapstrādei

  • Ieejas termināls; šķīdinātāja aplikators augšpusē/apakšā

• Malu sagatavošana un līmēšana

  • Priekšfrēzēšanas bloks: 2 motori, katrs 4 kW, 150 Hz, 9000 apgr./min; elektropneimatiskā vadība.

  • Bezpakāpju vertikālā ass SF20 automātiskai centrēšanai atbilstoši paneļa biezumam

  • Iepriekšējas kausēšanas iekārta ar granulu uzglabāšanas vietu

  • Ātrās bloķēšanas sistēma QA/QE uzklāšanas blokam; QA priekšējā līmes krātuve krāsas maiņai.

  • Pamata līmēšanas bloks A20; žurnāla augstuma regulēšana ±5 mm (manuālā vārpsta)

  • Paplašinātais žurnāls A6/A-E12/A20 2 ruļļiem (maks. Ø 830 mm); QA/QE priekšsildīšanas stacija.

  • Automātiska spiediena zonas regulēšana

• Apgriešana un frēzēšana

  • Apgriešanas bloks HL84 ar pastāvīgu apcirpšanas apstādinājumu jutīgām malām

  • Pneimatiskā apgriešanas motora regulēšana (2 stāvokļi: vienā līmenī/līmenī un ar izvirzījumu kontūru frēzēšanai)

  • Pneimatiskā fāzēšanas/taisnas pārslēgšana; manuāla sānu apgriešanas apstādinājuma regulēšana, ja mainās malas biezums.

  • Rupjas frēzēšanas bloks: 2 motori, katrs 1,5 kW, 200 Hz, 12 000 apgr./min; augstuma regulēšana, izmantojot augšējo spiedienu.

  • Pneimatiskā 2 pozīciju iestatīšana: rupjā apstrāde ar ~0,2 mm pārkares / bez pārkares

  • Rezervēta brīva vieta smalkās frēzēšanas agregātam

  • Kontūru frēzēšanas bloks Servo FK13 automātiskais:

    • 2 motori, katrs 0,4 kW, 200 Hz, 12 000 apgr./min.

    • Servokontrolētas kustības; automātiskā 8 kārtu instrumentu maiņa.

    • Maksimālais padeves ātrums 20 m/min; minimālais attālums starp apstrādājamām detaļām 500 mm.

    • Apstrādājamo detaļu biezums 12-60 mm

    • Automātiska FK regulēšana vienādiem rādiusiem uz dažāda biezuma malām; automātiska ievilkšana

    • FK apstrādājamo detaļu vadīšana ar papildu fiksatoru minimālajam detaļas garumam 120 mm (vienpusēji)

• Apdare un tīrīšana

  • Daudzfunkcionālais tīrīšanas bloks MN21 automātisks:

    • Līdz 3 profiliem; izsekošana no augšas/apakšpuses/puses fāzēšanai un noapaļošanai uz iepriekš nofrēzētām PVC malām.

    • Elektropneimatiskās gaisa sprauslas; automātiska fāzēšanas/radiusa maiņa; augšējā/ apakšējā instrumenta automātiska ievilkšana.

    • Augstuma regulēšana, izmantojot augšējo spiedienu

  • PVC skaidu atdalītājs augšā/apakšā

  • Apdares bloks FA11 augšā/apakšā:

    • Tīrīšanas ierīce ar karbīda nazi; augstuma regulēšana ar augšējo spiedienu

    • Tīrīšanas šķīdinātāja izsmidzināšana; pulēšanas ierīce; elektropneimatiskā plakano skrāpju vadība

  • Universālās frēzēšanas iekārtas: 2x UF11 ar regulēšanu

    • Grozāms līdz maks. 90°; motors 6 kW; 30 mm vārpsta; motora pozīcijas horizontāli/vertikāli.

    • Bezpakāpju horizontālās un vertikālās asis katram UF11

  • Lentes slīpēšanas iekārta KS10 taisnu malu slīpēšanai; lentes ātrums 10 m/s; svārstības

    • Automātiska pielāgošana malas biezumam; automātiska ievilkšana; bezpakāpju griezes momenta regulēšana

  • Tīrītājs 08 augšā/apakšā: rotējošas lineāras birstes virsmas tīrīšanai

• Vadība: Vadības ierīce: Power Control PC22


Papildu aprīkojums

• padeves galds: HOMAG Optimat TBL 100/10/16, fiksēta apstāšanās kreisajā pusē.

  • Tehniskie dati:

    • Minimālais apstrādājamās detaļas garums 120 mm; maksimālais garums (TBL100/25/12) 2500 mm.

    • Apstrādājuma platums min. 195 mm; maks. 1200 mm

    • Rullīša Ø 50 mm; attālums starp rullīšiem ~ 120 mm

    • Bezpakāpju padeves ātrums 7-40 m/min

    • Aptuveni izmēri: garums ~ 1000 mm; platums 1800 mm

    • Sānu vadība ar bezpakāpju regulējamiem veltņiem

    • 1 gaisa galds 1700 × 650 mm

• Apstrādājamo detaļu atgriešana: LIGMATECH ZHR30 "Bumerangs" (standarta atgriešana lieliem gabaliem)

  • Ļauj vienpusējas caurviju padeves vienpusējas padeves mašīnām strādāt 1 cilvēkam.

  • Gabalu ietilpība: garums 250-3000 mm; platums 250-1200 mm; biezums 8-60 mm; maksimālais svars 60 kg.

  • Pacelšanas ierīce izejas padevē, lai izlīdzinātu detaļas ar ieejas padeves pneimatisko galdu

  • Smalku detaļu tapas ar sensoru vadību (automātiska pozicionēšana), lai atvieglotu pagriešanu.

    • Apstrādājamo detaļu izmēri virpošanai: garums 50-200 mm; platums 300-800 mm.

  • Siksnas tīrīšana (vienreizēja): fiksēta birstes līnija
