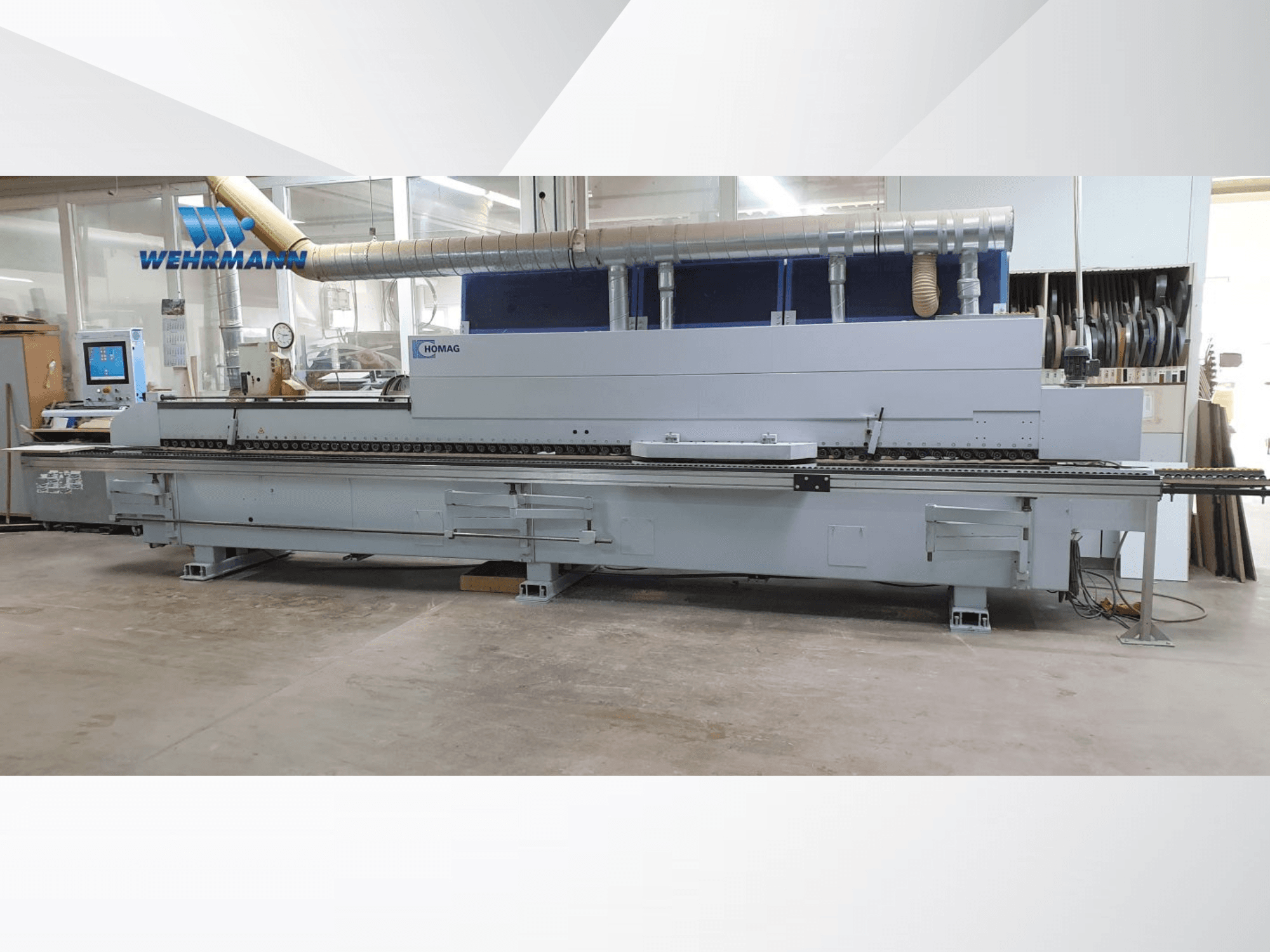

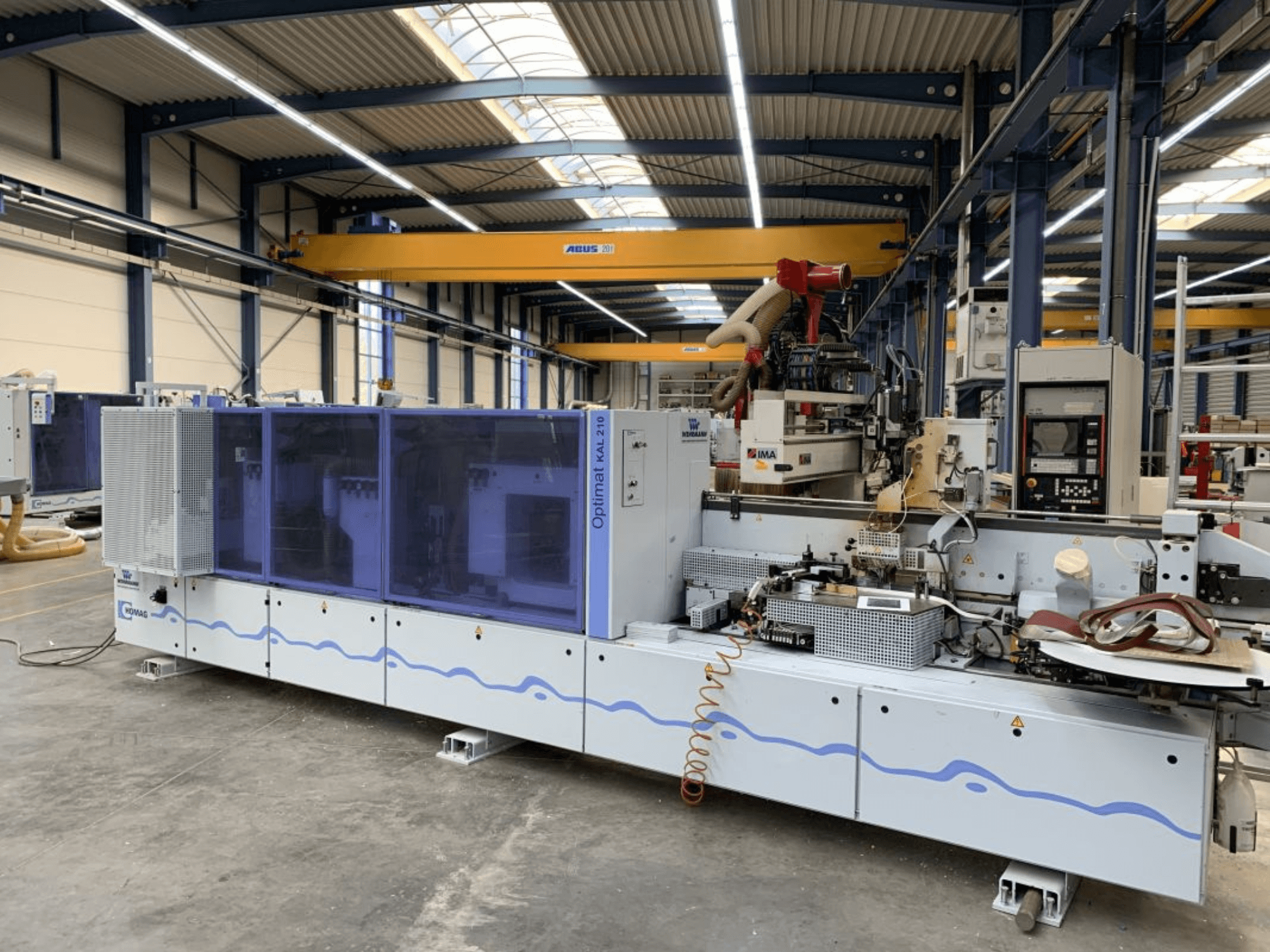

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

vienpusējā malu apstrādes mašīna

Zīmols: HOMAG

Tips: Optimat KAL210/6/A20/S2

Gads: 2008

Vienpusēja mašīna

taisnu detaļu malu savienošanai, līmēšanai un dažādu

no dažādiem apmales materiāliem no ruļļa vai sloksnēs,

līdz 20 mm malu biezumam, gareniskā un šķērsvirziena pagriezienā.

jaudas vadības sistēma PC22

Mūsdienīga vadības sistēma, kas balstīta uz Windows datoru

Tehniskie dati

- Padeves ātrums 18–25 m/min.

- Padeves ātrums ar formas frēzēšanu FK11 – maks. 20 m/min.

- Detaljas biezums 8–60 mm

- Malu materiāla sloksnes biezums maks. 0,4–20 mm

- Malu materiāla ruļļa biezums: 0,3–3 mm

Savienojumu frēzēšanas vienība

- 2 motori, katrs 3 kW, 150 Hz, 9 000 apgr./min.

darba gabala malas savienojumu frēzēšanai pirms līmēšanas

- abu motoru elektropneimatiskā vadība

Līmēšanas agregāts A20 – 2 veltņi

„Quickmelt” līmēšanas agregāts

- Elektroniska temperatūras kontrole ar LED displeju

magazīna 1 ruļļam, manuāla

- cietām malām, lentēm un ruļļiem

- 1 malu padeve

- 1 ruļļa turētājs

Spiediena zona C

- 1 piedziņots priekšspiediena veltnis, diametrs 150 mm

- 6 presēšanas veltņi, diametrs 70 mm

galas apgriešanas vienība HL84 / 0,8 kW

- 2 motori, katrs 0,8 kW, 200 Hz, 12 000 apgr./min.

- Motorus var manuāli pagriezt, lai veiktu slīpgriezumu

Priekšfrēzēšanas vienība 1,5 kW

- 2 motori viens virs otra, katrs 1,5 kW, 200 Hz, 12 000 apgr./min.

Stūru noapaļošanas frēzēšanas vienība FK11 (ar manuālu vadību)

- Darba gabala

darba gabala augšējās un apakšējās malas izvirzījumu apstrādei un

darba gabala priekšējās un aizmugurējās malas frēzēšanai

Lentu slīpēšanas agregāts KS 10

- Taisnu un masīvkoka malu slīpēšanai

Vibrējoša slīpēšanas lenta

Ar rokām regulējams slīpēšanas spiediens

Profila slīpēšanas agregāts PS 10

- Apakšā uzstādīts slīpēšanas agregāts

Profilu slīpēšanai

Ar rokām regulējams slīpēšanas spiediens

Automatizācijas komplekts fasēšanai / noapaļošanai KAL210/6/A20

- Automātiska padeves lineāla regulēšana

- Spiediena zonas automātiska regulēšana

- Pneimatiska regulēšana no fasēšanas līdz taisnam griezumam

- Pneimatiska apgriešanas motoru regulēšana, lai veiktu līdzenu vai izvirzītu apgriešanu

- Priekšfrēzēšanas vienības pneimatiskā regulēšana, lai veiktu frēzēšanu līdz ar virsmu vai ar izvirzījumu

- Automātiska regulēšana no fasēšanas līdz rādiusa frēzēšanai formas frēzēšanai

- Pneimatiskā regulēšana PN10 / FA11

- Elektroniska augstuma regulēšana

Piezīme:

Tehniskie dati un apraksti ir kopija no pasūtījuma apstiprinājuma, kas bija spēkā tajā brīdī. Dati ir sniegti tikai informatīviem nolūkiem un nav saistoši.
