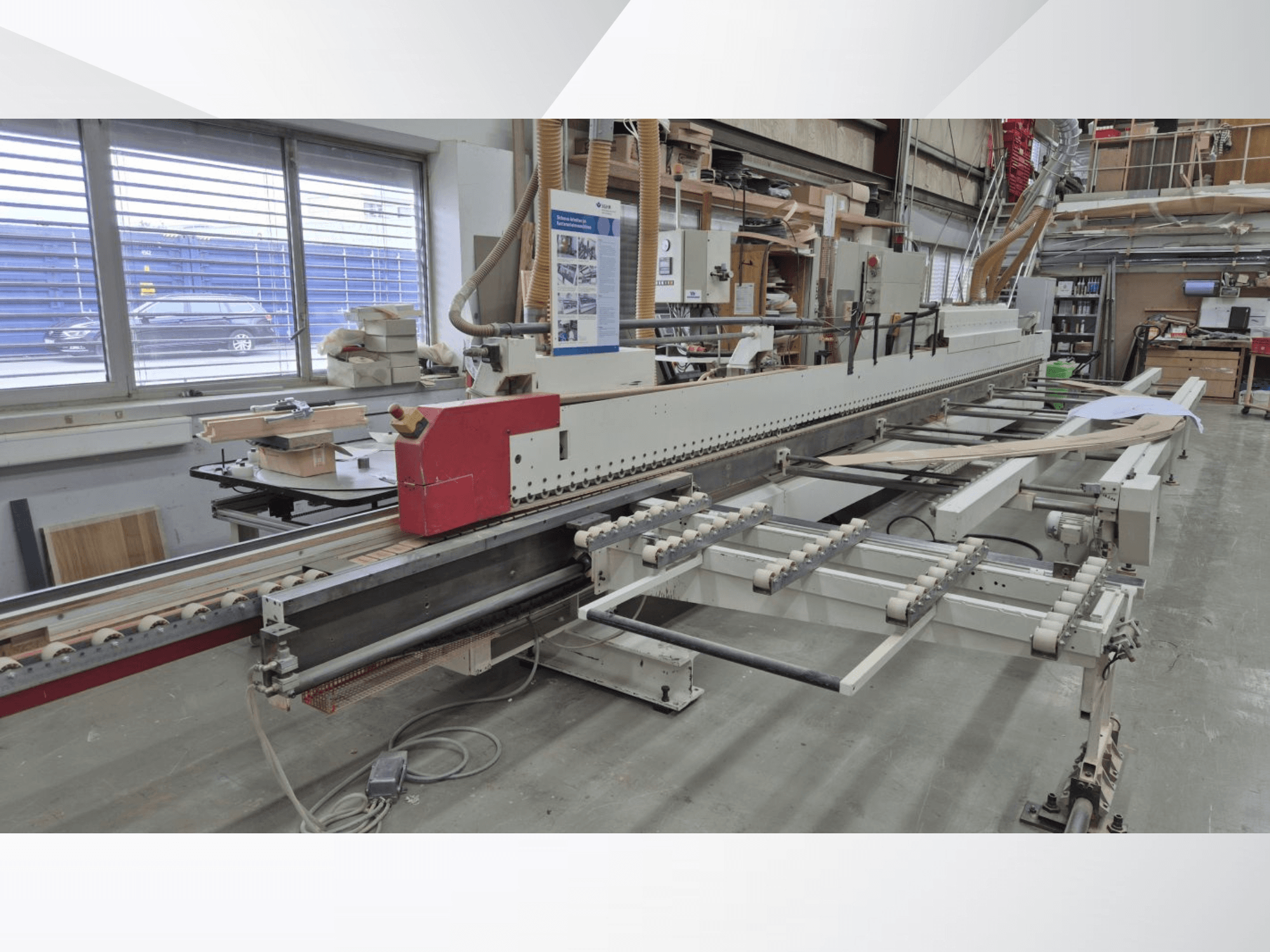

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Vārpstas motora jauda:

1 priekšfrēzēšanas agregāts ar 2 motoriem, katrs 3 kW

1 frēzēšanas vienība ar 2 motoriem, katrs 1 kW

1 frēzēšanas vienība ar 2 motoriem, 660 W

Vārpstas apgriezienu diapazons: 12 000 apgr./min

Sildīšanas jauda: 5,0 kW

Lietota vienpusēja rievotāja un malu līmēšanas mašīna

Ražošanas gads: 2003

Frēzēšanai, malu līmēšanai un fugas pēcapstrādei – tikai formātētām / iepriekš sagatavotām durvīm ar fugu un durvīm bez fugas

Mašīna ar kreiso pusi (fiksēts atbalsts kreisajā pusē)

Kopējā apstrāde 3 caurlaidēs:

Vertikālā mala: apm. 70 mm

Fugveida līmēšana: apm. 60 mm

Smaga mašīnas pamatne kā vienību nesējs

Piedziņa ar padeves ātrumu apm. 5–25 m/min., mehāniski bezpakāpju regulējama

Transporta ķēde ar plastmasas plāksnēm, aptuveni 80 mm plata, ar automātisku centrālo eļļošanu

Ar rokām regulējams augšējais spiediens ar 80 mm platu V-veida siksnu

Ievades galds

1 horizontāls, manuāli regulējams, neapkurināms ievadīšanas vads

1 vadāma priekšfrēzēšanas vienība, nepagriežama, bez kontūrzīmēšanas

Līmēšanas vienība, kas paredzēta taisnu malu vai mīksto formu veidošanai, mainot līmes uzklāšanas ierīci

Malas materiāls:

Lentes: līdz 1,3 mm

Rullveida materiāls: 0,4–3 mm

Masīvkoka sloksnes: 6 mm

Līstes garums, maks.: 2550 mm

Līstes augstums: 14–80 mm (atkarībā no līmes uzklāšanas)

Manuāla sānu regulēšana pneimatiskajai pārvietojamajai līmes uzklāšanai

Manuāla augstuma regulēšana no -15 mm līdz +10 mm

1 līmes uzklāšanas sistēma 0,8 L, maks. malas augstums 70 mm, taisna mala ar pneimatisko ātrfiksatoru, Chem-Coat, elektroniska temperatūras kontrole

1 karstās līmes uzklāšana 0,8 L ar ātrfiksatoru, malas augstums maks. 80 mm, mīksta mala, Chem-Coat, ar temperatūras kontroli un sloksņu vadības bloku

1 automātiska Quickmelt karstās līmes uzklāšanas sistēma

1 divkāršs magazīns malu materiālam ar biezumu līdz 3,0 mm, manuāli uzstādāms uz vienkāršā ruļļa magazīna

1 fugas formas presēšanas zona malas materiāla piespiešanai pie fugas ar:

aktivizācijas vienību 15 kW malu materiāla reaktivizācijai rievu veidošanai

pneimatiski vadāmu veidošanas rīku apakšējās locījuma malas veidošanai

pneimatiski vadāmu veidošanas rīku visai fāzei

papildu spiedvālīšiem malu zonām ar rievu

elektropneimatisku sānu pārvietošanas ierīci visai spiediena zonai

1 horizontālā regulēšana ar mehānisku ciparu rādījumu

1 apgriešanas vienība ar 2 motoriem, kas uzstādīta uz augšējā spiediena mehānisma priekšējās un aizmugurējās malas/sloksnes izvirzījuma apgriešanai, lai panāktu līdzenu apgriešanu vai ar nošķēlumu

1 frēzēšanas vienība ar 2 motoriem, ar augstuma un sānu izsekošanu, līdzenai frēzēšanai no apakšas un augšas, pagriežama par 30°

1 frēzēšanas vienība ar 2 motoriem, ar augstuma un sānu izsekošanu, precīzai frēzēšanai no apakšas un augšas, pagriežama par 30°

Piezīme: Tehniskie dati un apraksti ir kopēti no pasūtījuma apstiprinājuma tajā brīdī. Informācija ir paredzēta tikai informatīviem nolūkiem un nav saistoša
