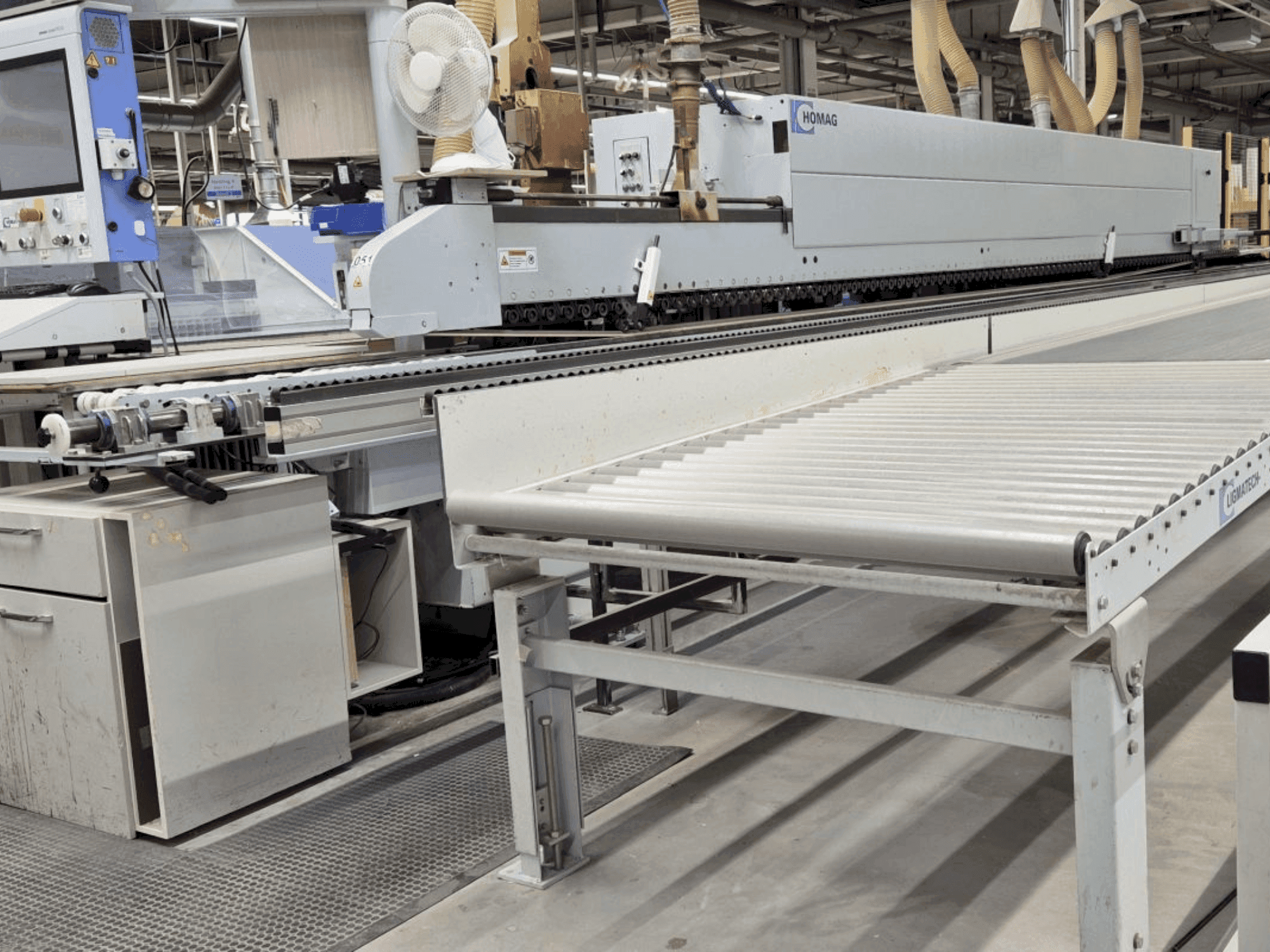

HOMAG - KAL 310/7/A3DE-EDG-HOM-2010-00001

• Žurnāls ISAS edge: 28 pozīcijas (izvēles malas)

• Līmēšanas bloks: PU 34 sistēma ar PU kausēšanas ierīci (jauda līdz 6 kg/h), 2 kg līmes tvertne, QA līmes uzklāšanas ierīce

• Spiediena sekcija: 4 spiediena veltņi

• Atdalītāja izsmidzināšanas bloks: Augšējā un apakšējā uzklāšanas ierīce

• Savienojuma frēzēšanas bloks: 2 motori, katrs 3 kW, 150 Hz, 9000 apgr./min; pneimatiski vadāma padeves frēzēšanas darbība.

• Priekšfrēzēšanas bloks: 2 motori, katrs 0,55 kW, 200 Hz, 12 000 apgr./min; dubultā veltņu izsekošana; elektropneimatiskā ievilkšana.

• Galu frēzēšanas bloks (WK 13 - slīpēšana/taisna frēzēšana): 2 motori, katrs 0,4 kW, 200 Hz, 12 000 apgr./min; elektropneimatiskā regulēšana 2 pozīcijās (līdzenums un izvirzījums).

• Profila bloks FK 11 (manuālais): Virsējo/apakšējo malu pārkares apstrādei un priekšējo/ aizmugurējo malu apgriešanai; 2 motori, katrs 0,4 kW, 200 Hz, 12 000 apgr./min.

• Universālais frēzēšanas bloks UF 11: 1 motors 4 kW, 150 Hz, 9000 apgr./min; grozāms 90° leņķī, elektropneimatiski regulējams; HSK 63 F instrumentu turētājs ar spiedpogas atbrīvošanu.

• Profilu skrāpēšanas bloks PN 10: pneimatiskā regulēšana sānu atvilkšanai no darba zonas.

• Apdares bloks FA 11 (augšējā/apakšējā daļa): Līmes šuvju skrāpētājs; tīrīšanas šķidruma uzklāšana; pulēšanas bloks ar 2 motoriem; regulējams augstums ar augšējo spiediena staru.

• Mašīnas vadība: 19 collu skārienekrāna vadība.

Papildu aprīkojums

• Atgriešanās konveijera sistēma: BUMERANG ZHR05

  • Noliekts gaisa spilvena galds: garums 2 000 mm, platums 1 000 mm.

  • Transportiera lentes platums: 1100 mm

  • Apstrādājamo detaļu parametri:

    • Garums: 300-2 500 mm

    • Platums: 60-1 100 mm vai garums 300-800 mm ar platumu >1 100-2 000 mm

    • Biezums: 8-60 mm

  • Četrpusējai apstrādei: Minimālais detaļas izmērs: 300 x 300 mm; maksimālais detaļas izmērs: 2 000 x 800 mm.

• Rullīšu atbalsta sliedes platām detaļām
