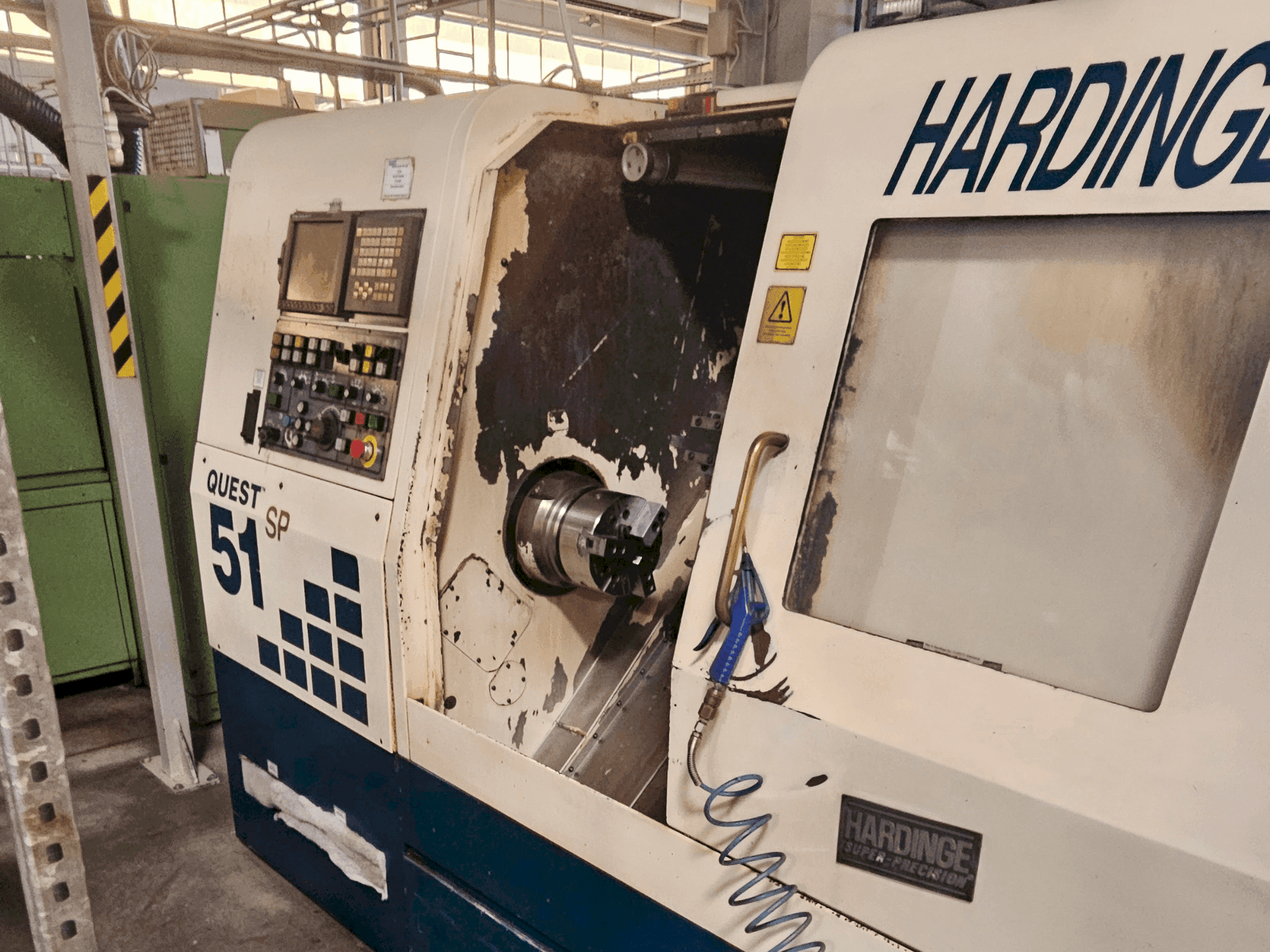

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Papildu aprīkojums

• Ātrgaitas aizmugurējais balsts
• Detaļu uztvērējs
• Stieņa padeves saskarne

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Maksimālais pagrieziena diametrs: 356 mm
• Stieņa caurejošais caurums (apaļa spīle): 51 mm, vārpstas urbums 60 mm
• Attālums starp centriem (z gājiens): 610 mm
• Dzinēja motors: 3,7 kw
• Ātrā traversa ātrums: x = 1100 collas minūtē / z = 1500 collas minūtē
• Revolvera tips: vdi30, 12 pozīciju revolvergriezums ar piedziņas rīkiem
• C ass un y ass: integrētas galvenās vārpstas revolvergalvā, nodrošinot daudzu asu apstrādi
• Spīļu sistēma: 20c spīles iekļautas komplektā
• 43 750 jaudas stundas

Papildu informācija

Mašīna joprojām darbojas / Pamata aprīkojums: VDI 30 instrumentiem, 12 stacijas / Kalta šķērsgriezums, kvadrātveida, maks. 25 mm / Kalta kāta diametrs, maks. 40 mm / Pārslēgšanās laiks (no stacijas uz staciju) 0,1 s / Aprīkots ar 30 instrumentiem / Kalta kāta diametrs ar ER25 spīļpatronu 2–6 mm / Piedziņas jauda instrumenta galā: 3,7 kW / Griezes moments instrumenta galā: 21,7 Nm / Ātruma diapazons (ar 1 apgr./min soli) 80–80 000 / Pēc izvēles: VDI 40 instrumenti, 10 stacijas / Kalta šķērsgriezums. Kvadrātveida, maks. 25 mm / Instrumenta kāta diametrs maks. 40 mm/ Pārslēgšanās laiks (no stacijas uz staciju) 0,35 s/ Pēc izvēles: piedziņas VDI 40 instrumenti visās stacijās -/ Instrumenta kāta diametrs ar ER32 spīļpatronu 3–20 mm/ Piedziņas jauda instrumenta galā: 5,6 kW/ Griezes moments instrumenta galā: 35,3 Nm/ Ātruma diapazons (soļos | apgr./min) 60–6000/ Parastais Hardinge/ Revolvergalva T_ tips (collas vai milimetri) ar virziena loģiku, 10 vai 12 stacijas/ Instrumenta kāta šķērsgriezums, kvadrātveida, maks. 25 mm/ Instrumenta diametrs, maks. 40 mm/ Pārslēgšanās laiks (no stacijas uz staciju) 0,35 s/ Pretvārpsta - ar siksnas piedziņu vai integrētu piedziņu/ Vārpstas galva (ANSI)/ 16C spīļpatrona Apaļa (atvere) 42 mm/ Žokļu patronas izmērs 150 mm/ Pakāpju patrona (iespiešanas platums) 152,4 mm/ Piedziņas jauda pie 1500 apgr./min | Bāzes ātrums 7,5 kW/ Griezes moments 47,7 Nm/ Ātruma diapazons (ar soli | apgr./min) ar siksnas piedziņu un integrētu antenu 60–6000/ Kustība, maks. 603,3 mm/ Ceļa ātrums, maks. 38 apgr./min/ Hidrauliskais aizmugurējais balsts ar kodētāja atgriezenisko saiti/ Ceļa ātrums, maks. 7,6 m/min/ Pievienotās slodzes/ Mašīnas izmēri: Garums (ar aizmugurējo balstu) 2758,5 mm/ Garums (ar pretvārpstu) 3008,7 mm/ Garums ar papildu skaidu konveijeru 3844,3 mm/ Dziļums 1943,1 mm/ Augstums 1905 mm/ Svars (apm.) 5552 kg
