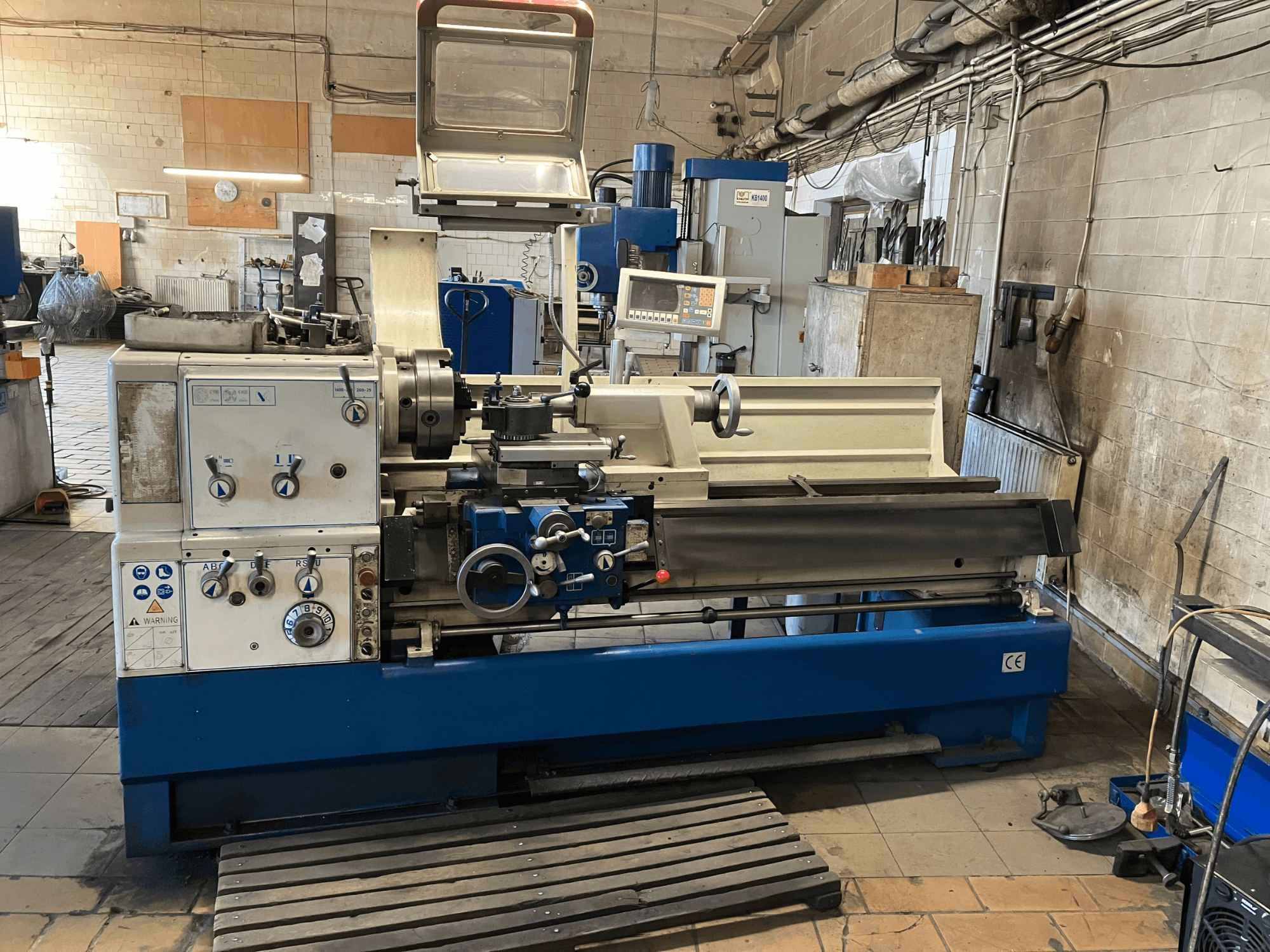

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Tehniskie parametri

• Attālums starp centriem: 1 420 mm

• Pagrieziena diametrs virs gultnes: 560 mm

• Pagrieziena diametrs virs šķērsvirziena slīdņa: 360 mm

• Pagrieziena diametrs spraugā: 790 mm

• Atstarpes garums: 180 mm

• Gultnes platums: 350 mm

Pārvietojumi

• Saliktā slīdnes pagrieziena leņķis: ±52°

Vārpsta

• Vārpstas gals: Camlock D1-8

• Vārpstas caurums: 80 mm

• Vārpstas konuss: MT7

• Vārpstas apgriezienu skaits: 12

Padeves ātrumi

• Garvirziena padeve: 0,059–1,646 mm/apgr.

• Šķērsvirziena padeve: 0,020–0,573 mm/apgr.

Vītņu griešana

• Metriskie vītņojumi: 0,2–14 mm (47 diapazoni)

• Moduļu vītnes: 0,1–7 mm (39 diapazoni)

• Whitworth vītnes: 2–112 TPI (60 diapazoni)

• Diametrālie vītņsoļi: 4–112 DP (50 diapazoni)

Pakaļgalis

• Aizmugurējā vārpsta: MT5

• Aizmugurējā vārpstas vārpstas diametrs: 76 mm

• Aizmugurējā vārpstas gājiens: 180 mm

• Aizmugurējā vārpsta nobīdes regulēšana: ±12 mm

Stāva dati

• Galvenā motora jauda: 7,8 kW

• Spriegums: 400 V

• Frekvence: 50/60 Hz

Papildu aprīkojums

• 3-asu digitālais nolasītājs (DRO)

• Ātrmaiņas instrumentu turētājs

• Skaidu konveijers

• Plašs standarta instrumentu komplekts
