Gildemeister CTX 500 S2

Fotoattēlu galerija

17.000 €

gindumac cena

(Ex works)

Saņemiet oficiālu piedāvājumu

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

Name: Gildemeister CTX 500 S2
Brand: Gildemeister
SKU: DE-TUR-GIL-2001-00006
Price: 17000 EUR
Availability: InStock

17.000 €

gindumac cena

(Ex works)

saņemt oficiālu piedāvājumu

Apmeklēt iekārtu

izteikt pretpiedāvājumu

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdod lietotu Gildemeister CTX 500 S2 | gindumac.com

Rādīt oriģinālvalodā

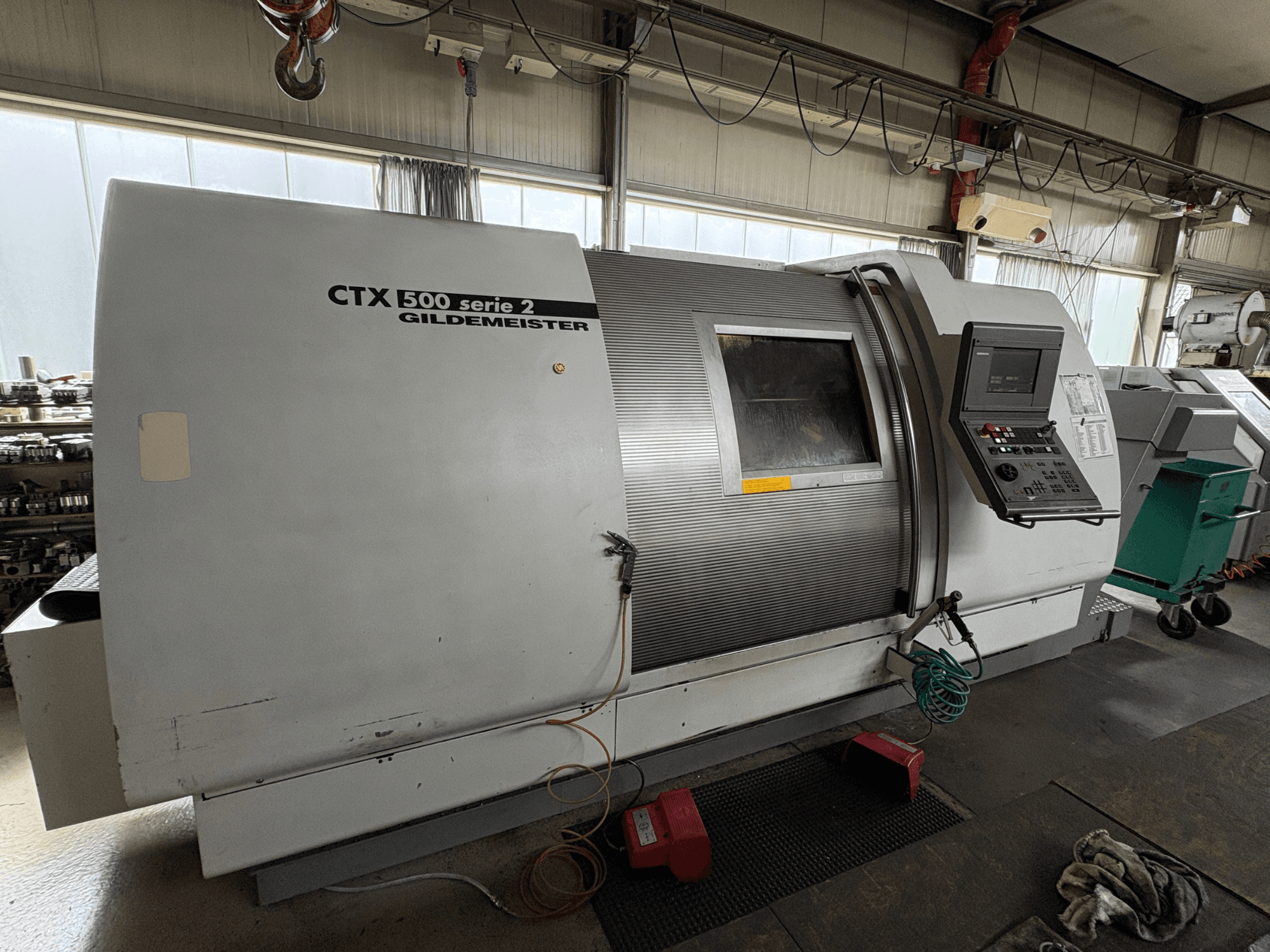

Šis 3-asu Gildemeister CTX 500 S2 tika ražots 2001. gadā. Tam ir 1000 mm garums virpošanai un 680 mm pagrieziena diametrs virs gultnes sliežu pārsega. Mašīna ir aprīkota ar jaudīgu 23 kW piedziņu un maksimālo griezes momentu 650 Nm. Ja jūs meklējat augstas kvalitātes virpošanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto horizontālo virpošanas mašīnu Gildemeister CTX 500 S2. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: Gildemeister
gads: 2001
MODELIS: CTX 500 S2
ražošanas stundu skaits: 57279
pielietojuma veids: Tekinimas
Atrašanās vieta: Vācija
iekārtas veids: Horizontālās virpošanas mašīnas
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - Gildemeister CTX 500 S2

Vadības bloks

Vadības marka: HEIDENHAIN
Vadības modelis: CNC PILOT 4290

Izmēri

Mašīnas augstums: 2130 mm
Mašīnas garums: 5560 mm
Mašīnas svars: 8700 kg
Mašīnas platums: 2400 mm

Kustība

Asu skaits: 3
X ass pārvietošanās: 320 mm
Z ass pārvietošanās: 1097 mm

Tehniskās specifikācijas

Pretvārpsta: Nē
Piedziņas instrumenti: Jā
Maks. stieņa diametrs: 90 mm
Maks. darba gabala diametrs: 680 mm
Vārpstas jauda: 23 kW
Vārpstas ātrums: 3600 RPM

Papildus informācija

- Griešanās diametrs virs priekšējā vadības vāka: 455 mm

- Galvenā vārpsta diametrs: 220 h5 mm

- Galvenā vārpstas diametrs priekšējā gultnī: 140 mm

- Vārpstas caurums: 107 mm

- Patveres diametrs: 315 / 400 mm

- Piedziņas jauda (100 % darba cikls): 23 kW

- Maks. griezes moments: 650 Nm

- Ātruma diapazons: 18–3600 apgr./min.

- C-ass apgriezienu skaits: < 100 apgr./min.

- C-ass fiksēšanas griezes moments: 750 Nm

- C-ass indeksēšanas precizitāte: <= 0,025 grādi

- Piespiešanas spēks X-asī: 8 kN

- Piespiešanas spēks Z-asī: 15 kN

- Ātrgaitas pārvietošanās ātrums X: 24 m/min

- Ātrgaitas pārvietošanās ātrums Z: 30 m/min

- Lodveida skrūve X / Z (diametrs x solis): 32x15 / 40x20 mm

- Instrumentu revolveris: universāls disku revolveris ar automātisku indeksēšanu, izmantojot virziena loģiku

- Instrumentu pozīciju skaits: 12

- Instrumenta stiprinājuma cilindriskais kāts (DIN 69880): 40 (50) mm

- Vertikālā pārvietošanās (Y-ass): +/- 50 mm

- Variants ar piedziņas instrumentiem - Instrumentu staciju skaits: 12

- Dzinamo instrumentu variants — maksimālais dzinamo instrumentu skaits: 6

- Variants ar piedziņas instrumentiem – maksimālais nostiprināšanas diametrs: 16 mm

- Dzinamo instrumentu variants – maksimālais apgriezienu skaits: 4000 apgr./min

- Dzinēju instrumentu variants – piedziņas jauda (40 % darba cikls): 9,7 kW

- Aizmugurējā vārpstas diametrs (priekšējā daļa): 120 mm

- Aizmugurējā vārpstas gājiens: 120 mm

- Aizmugurējā vārpsta stiprinājums: Mk 5 (6)

- Aizmugurējā vārpstas spiediens, maks.: 14 kN

- DL 1000 izmēri (garums x platums x augstums) bez skaidu konveijera: 5560 x 2400 x 2130 mm

- Svars bez skaidu konveijera: 8700 kg / 10000 kg

- Skaņas spiediena līmenis: 77 dB(A)

- Apgaismojuma intensitāte pie virpošanas vārpstas: > 300 lüksu

- Spriegums (U): 400 V

- Frekvence (f): 50 Hz

- Fāzes: 3 ~

- Šķietamā jauda (P): 58 kVA

- Strāva (I): 85 A

- Drošinātāju aizsardzība: 100 A

- Vadības spriegums: 230 V / 24 V=

Komplektācijā iekļautais aprīkojums:

Mikroshēmu konveijers, 3-žokļu patronas, kāju pedāļu slēdži, nosūces caurules uzstādīšanas piederums

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
