Gildemeister - CTX 310NL-TUR-GIL-2003-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

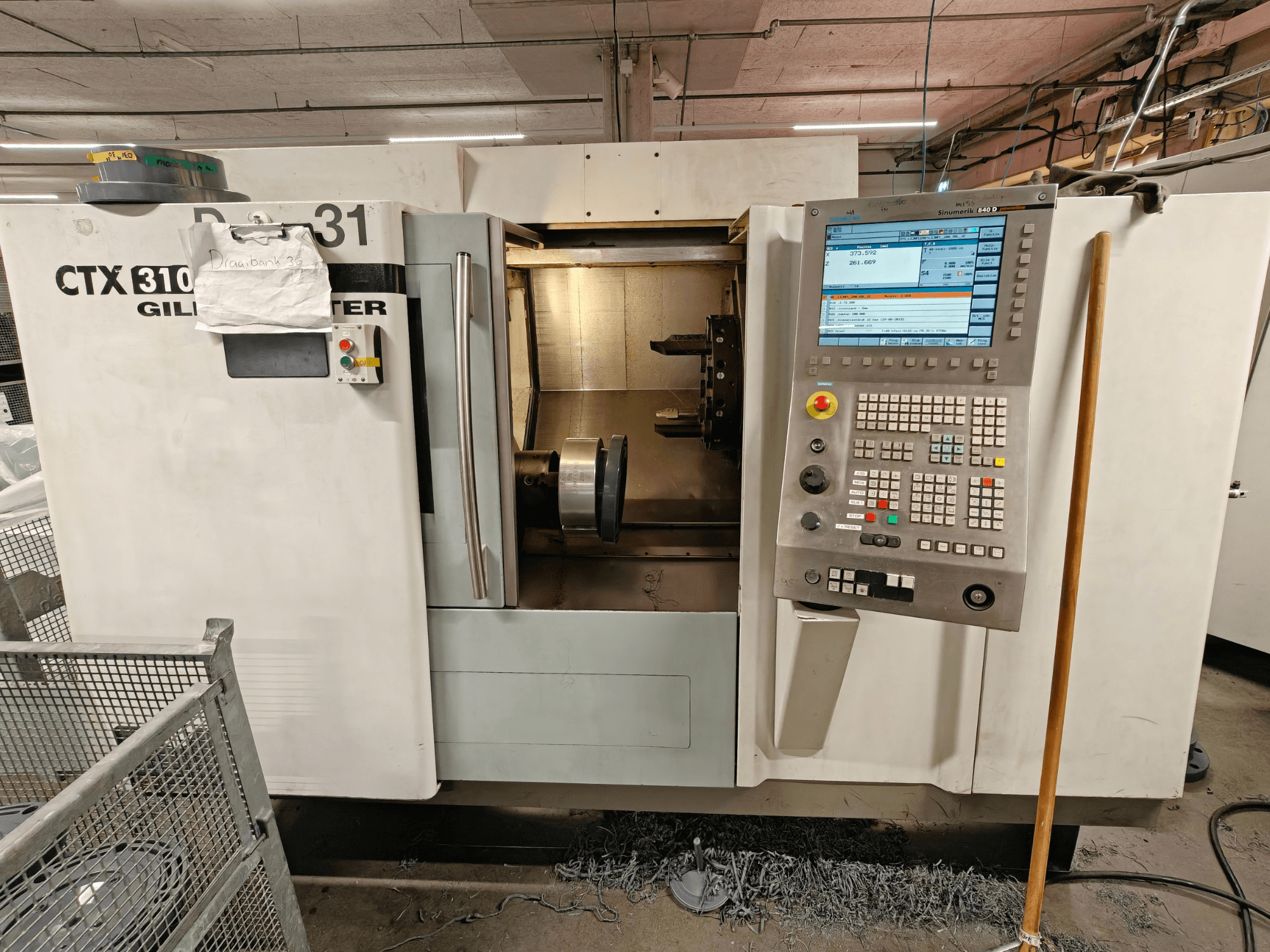

Šis trīsasu Gildemeister CTX 310 ir ražots 2003. gadā. Tā maksimālais virpošanas diametrs ir 246 mm un virpošanas garums 445 mm. Mašīna ir aprīkota ar vārpstas jaudu 12 kW un maksimālo griezes ātrumu 6000 apgr./min. Ja vēlaties iegūt augstas kvalitātes virpošanas iespējas, apsveriet Gildemeister CTX 310 horizontālās virpošanas mašīnu, ko mēs piedāvājam pārdošanā. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: Gildemeister
- gads: 2003
- MODELIS: CTX 310
- ražošanas stundu skaits: 5137
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Nīderlande
- iekārtas veids: Horizontālās virpošanas mašīnas
- Pieejams no: 31/10/2026
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - Gildemeister CTX 310
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: Sinumerik 840D powerline
Izmēri
- Mašīnas augstums: 1730 mm
- Mašīnas garums: 4000 mm
- Mašīnas svars: 3500 kg
- Mašīnas platums: 1563 mm
Kustība
- Asu skaits: 3
- X ass pārvietošanās: 202 mm
- Z ass pārvietošanās: 450 mm
Tehniskās specifikācijas
- Vārpstas jauda: 12 kW
- Vārpstas ātrums: 6000 RPM
Papildus informācija
Pieejamība: pieejamas 2 vienības
Spindle
Noss: FL 140 h5
Maksimālais griezes moments: 115 Nm (153 Nm pie 40% S6)
Caurums: 69 mm
Skavas diametrs: 170 mm (pēc izvēles 210 mm)
Stieņa ietilpība: 1,5 mm: Ø 50 mm
Darba diapazons
Šūpošanās pāri gultnei: 500 mm
Maksimālais virpošanas diametrs: 246 mm
Maksimālais virpošanas garums: 445 mm
Attālums starp centriem: Attālums starp centrmezgliem: 600 mm
Turrelis un darbarīki
Turreļa tips: VDI 30
Instrumentu stacijas: 12
Darbarīku piedziņas ātrums: 4200-5000 apgr./min (atkarībā no vadības: Fanuc/Siemens/Heidenhain)
Dzenošo instrumentu jauda: 3,3-4,4 kW
Padeves un asu dati
Ātrā pārvietošanās (X/Z): 24/30 m/min.
C ass ātrgaitas: 100 apgr./min
Padeves spēks (X/Z): 1,5 m: 450 daN
Izšķirtspēja (X/Z): 0,001 mm (Z/Z): 0,001 mm
Gulta
Slīpums: 45°
Materiāls: Materiāls: čuguns
Elektriskās un palīgierīces
Barošanas spriegums: 400 V (±10%), 50 Hz
Kopējā uzstādītā jauda: 24 kVA
Hidrauliskās sistēmas spiediens: 50 bar
Dzesēšanas šķidruma tvertnes tilpums: 175 litri
Vadības sistēmas (opcijas): GE-FANUC 21i-TB, Siemens 840D, Heidenhain 4290 E
Papildu aprīkojums
Šķeldas konveijers (abas iekārtas)
Ekstrakcijas iekārta (viena iekārta)
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
