Paldies par apmeklējumu
Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

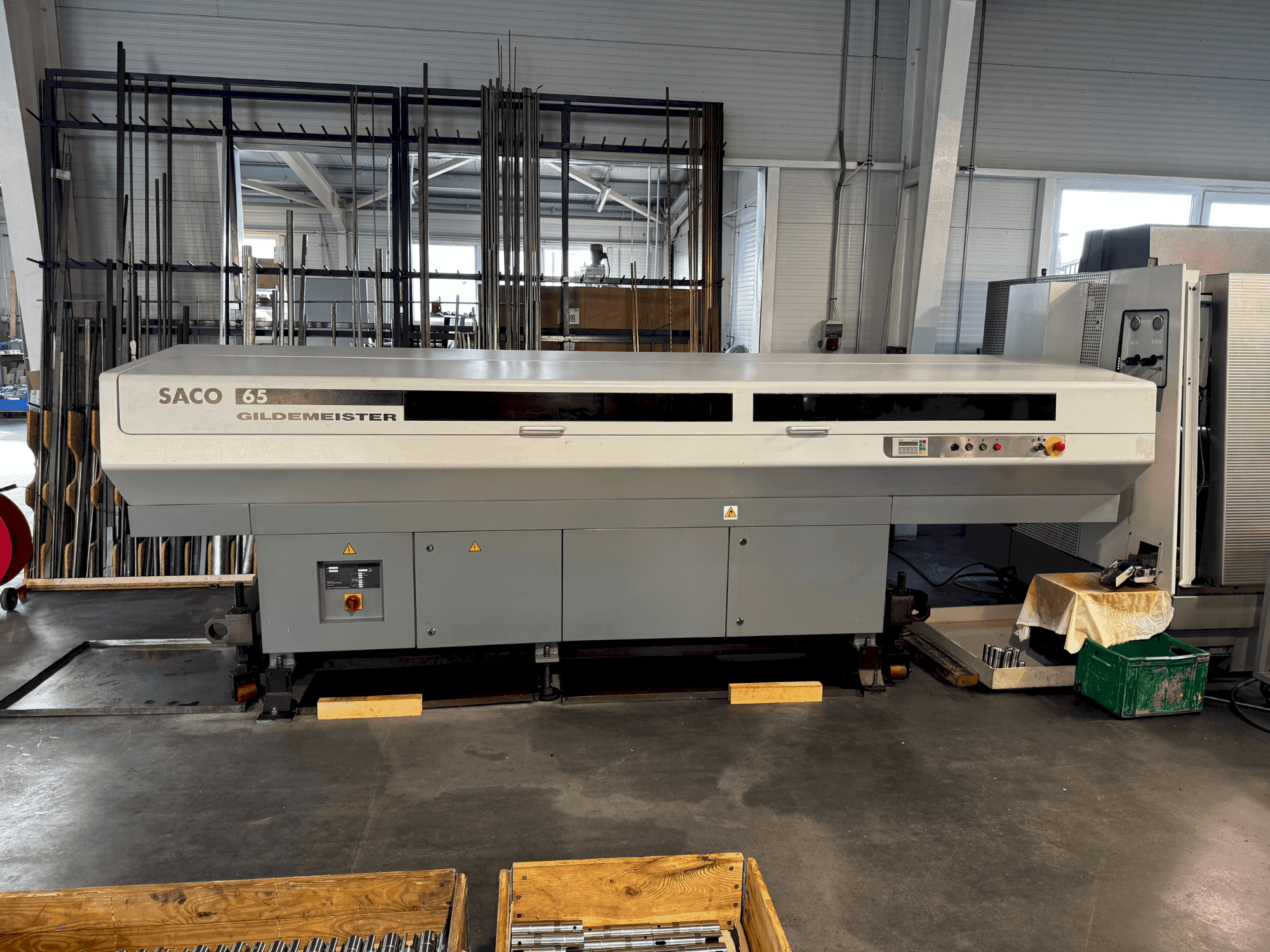

Gildemeister - CTX 420 V6 LinearHU-TUR-GIL-2006-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Šis Gildemeister CTX 420 V6 Linear ir ražots 2006. gadā. Tam ir galvenā vārpsta ar 65 mm stieni un apgriezienu diapazonu līdz 5000 apgr./min, ko papildina pretvārpsta ar 1500 apgr./min apgriezieniem. Mašīnas maksimālais virpošanas diametrs ir 324 mm un virpošanas garums 600 mm. Ideāli piemērots precīzām virpošanas operācijām. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: Gildemeister
- gads: 2006
- MODELIS: CTX 420 V6 Linear
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Ungārija
- iekārtas veids: Horizontālās virpošanas mašīnas
Papildus informācija
Papildu aprīkojums
- Hidraulikas tilpums: 10 litri / Spiediens fiksācijas ierīcei, aizmugurējam balstam: 10–60 bāri / Dzesēšanas sistēmas tilpums: 210 litri / Piegādes tilpums pie 6 bāriem: 20 l/min
Mašīnas priekšrocības
Tehniskās mašīnas priekšrocības
- Pieslēgtā slodze: 50 kva / tīkla spriegums: 400 v / drošinātājs (lēnais/vde 0100): 80 a / sprieguma svārstības pie 400 v: +6% / -10%
- Maks. Jauda (100% apgr. ): 4,9 kw / maks. Griezes moments (100% apgr. ): 10,5 nm / maks. ātrums: 4500 apgr. /min
- Iekārtas izmēri (g/p/a): 4890 / 2460 / 2080 mm / svars (kg): 6500 kg
- Maks. šūpošanās diametrs: 680 mm/ šūpošanās diametrs virs x veida slīdņa: 565 mm/ maks. Pagrieziena diametrs: 324 mm/ maks. Pagrieziena garums: 600 mm
- Instrumentu skaits: 12 / vārpstas Ø saskaņā ar vdi 69880: 40 mm / instrumentu turētājs: radiālais instrumentu turētājs ar diametru 320 / piedziņas instrumentu skaits: 12
- Sūkņa jauda: 2,2 kw
- Tehniskie dati, mašīna ar pretvārpstu / galveno vārpstu / vārpstas priekšgalu/plakano atloku: 170h5 mm / stieņa caurlaidība: 65 mm / vārpstas Ø priekšējā gultņa: 120 mm / vārpstas urbums: 79 mm / patrona: 200 / 250 mm / piedziņas jauda s1 (100% ed): 25 kw / ātruma diapazons: 1–5000 apgr. /min / griezes moments s1 (100% ed): 270 nm / c ass (galvenā vārpsta): ātrums: 1–900 apgr. /min, noturēšanas griezes moments: 250 nm, indeksēšanas precizitāte: 0,025° / pretvārpsta / vārpstas priekšgals/plakano atloku: 140h5 mm / vārpstas Ø priekšējā gultņa: 160 mm / vārpstas urbums: 42 mm / patrona: 160 mm / piedziņas jauda s1 (100% ed): 7,5 kw / ātruma diapazons: 1–1500 apgr. /min / griezes moments s1 (100% ed): 160 nm / c ass (pretvārpsta): ātrums: 1–250 apgr. /min, noturēšanas griezes moments: 120 nm, indeksēšanas precizitāte: 0,025°
- Ar darba vietu saistītais nepārtrauktais skaņas spiediena līmenis / saskaņā ar din 45635 1. -04. 85 daļu (iso 3740-1980), izmērīts: 77 db(a) / griešanas laikā: 78 db(a) / tukšgaitas režīmā: 78 db(a) / šķērsslaids x/y/z / gājiens x: 185 mm / gājiens z: 635 mm / lodīšu skrūve x (dz. X augstums): 40x15 mm / lodīšu skrūve z (dz. X augstums): 40x5 mm / ātrās gājiena ātrums x/y/z: 60 / 15 / 45 m/min / vilces spēks x/y/z: 3,5 / 7 / 7 kn / pretvārpstas gājiens / gājiens z2: 666 mm / ātrās gājiena ātrums z2: 45 m/min / lodīšu skrūve z2 (dz. X augstums): 40x15 mm
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
