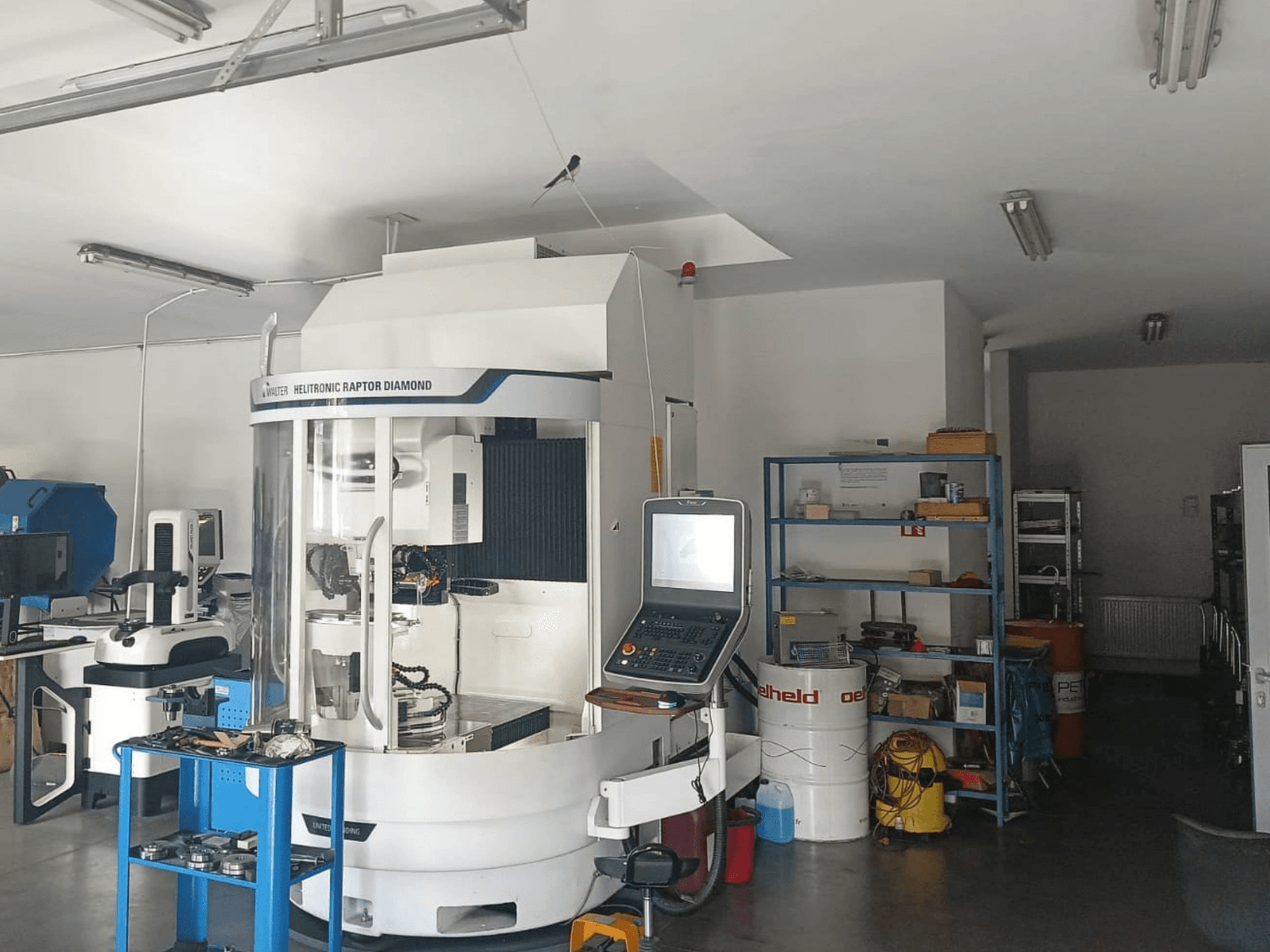

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Darbības laiks: aptuveni 4 371 stunda

• Darba diapazons:

  • Instrumenta diametrs: Ø3–290 mm (pēc izvēles līdz Ø400 mm, atkarībā no konfigurācijas)

  • Maksimālais instrumenta garums: 270 mm (pēc izvēles līdz 350 mm, atkarībā no konfigurācijas)

  • Maksimālais instrumenta svars: 50 kg

• Asis:

  • CNC asu skaits: 5

  • Lineārās ass ātrums: līdz 15 m/min

• Vārpsta:

  • Maksimālais slīpēšanas diska diametrs: Ø200 mm

  • Savienojums: HSK

  • Siksnas piedziņas divgalvainais vārpsts

• Slīpēšana / elektroerozija:

  • Slīpēšana un elektroerozija vienā uzstādījumā

  • Karbīda, HSS, PCD, CBN instrumentiem

  • Konfigurējams līdz 3 elektrodiem un 3 slīpēšanas ratiņiem vai arī līdz 6 slīpēšanas ratiņiem

• Vadība / mašīnas konstrukcija:

  • WALTER / UNITED GRINDING CNC vadība

  • Slēgta darba zona ar automātiskām aizsardzības durvīm

• Uzstādītās mašīnas opcijas/funkcijas:

  • Augšējais galds

  • Stikla skala

  • Pastiprināta A ass, līdz 750 apgr./min.

  • Sagatavošana automātiskai kalibrēšanai/zondēšanai

  • Slīpēšanas diska mērīšanas zonde

  • Automātiskā ugunsdzēsības sistēma ar noplūdes noteikšanu

  • TS-Remote Ready

  • Tastatūras atbalsts

  • Eļļas noplūdes sensors

  • Pieslēgums ārējai filtrēšanas sistēmai

Papildu aprīkojums

• Automātiskā iekraušanas/manipulatora sistēma kātu instrumentiem (automātiskais instrumentu iekraušanas/manipulators)

• Procesa dzesēšanas sistēma

• Dzesēšanas šķidruma/dielektriķa filtrēšanas un cirkulācijas sistēma

• Dzesēšanas šķidruma/dielektriķa sistēma

• Instrumentu turētāji

• Atlokas/adapteri

• Slīpēšanas disku/elektrodu piederumi

• Automatizācija/apstrāde:

  • TOP iekraušanas iekārta

  • 12 paletes

• Filtrēšana/dzesēšana/izsūknēšana:

  • Eļļas miglas nosūces sistēma

  • Nosūces trokšņa slāpētājs

  • Eļļas dzesēšanas iekārta

  • Filtrēšanas sistēma ar tvertni un sūkni

• Detaļu nostiprināšana/instrumentācija:

  • Spīles 6–16 mm

  • Spīles 16–32 mm

  • 351 ES spīles: 6, 8, 10, 12, 16 mm

  • 4 x 351 ES spīļu komplekti

  • Spīles: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automātiskais turētājs 6–16 mm

  • Automātiskais E386 turētājs, 16–27 mm

  • Manuālais hidrauliskais turētājs, diametrs 32 mm

  • ISO 50 savienojums

  • ISO 50 vārpsta

  • 2 x 50 mm HSK elektrodu turētāji

  • 4 x 45 mm HSK slīpēšanas disku turētāji

  • Slīpēšanas diska turētājs apstrādei

  • Slīpēšanas disku komplekta mērīšanas adapteris

  • HSK kalibrēšanas disks

  • Kalibrēšanas veltnis

• Mērīšana:

  • Heliset Plus mērīšanas ierīce

• Programmatūra/papildinājumi/paketes:

  • Tool Studio datoram

  • Tool Studio Step rīki

  • 45 grādu P-System asināšanas opcija

  • P36 koka urbšanas instrumentu komplekts

  • Urbju komplekts

  • Hoger P58 komplekts

• Palīgmateriāli:

  • 4 x 208 l dielektriskā šķidruma
