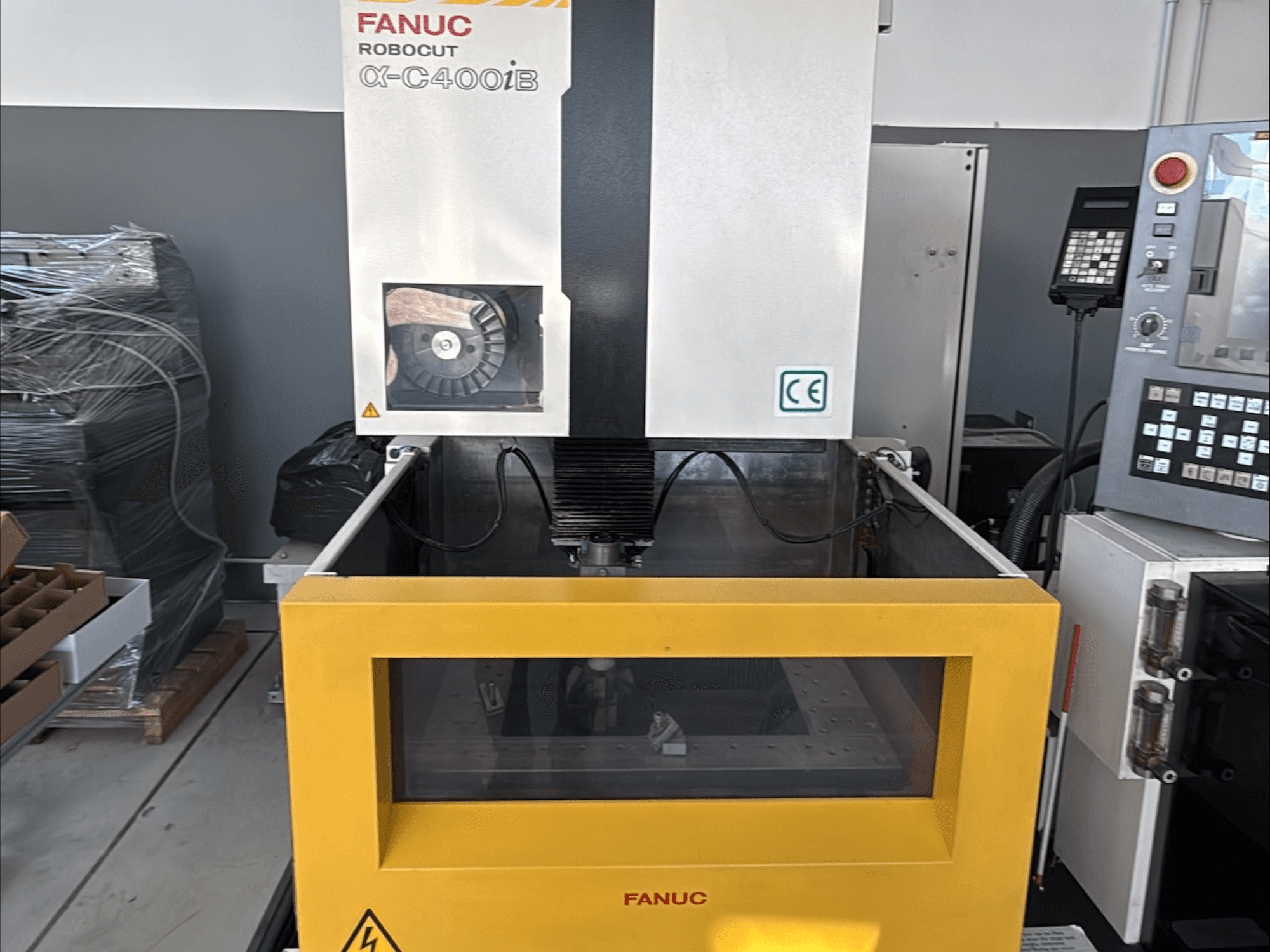

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Apstrādājamo detaļu ietilpība: maksimālie izmēri 730 × 630 × 250 mm; maksimālais apstrādājamās detaļas svars 500 kg.

asu kustība: U/V 120 × 120 mm

Apstrādes iespējas: maksimālais konusveida leņķis ±30°/80 mm; minimālais piedziņas solis 0,0001 mm; stieples diametrs Ø0,10-Ø0,30 mm; maksimālais stieples spoles svars 16 kg.

Vadības ierīce: FANUC 31i-WB; daļas programmas atmiņā 4 MB.

Akustiskais troksnis: LPA 64 dB; LPCpeak 81 dB

Papildu specifikācijas:

• Plānas stieples opcija: stieples diametrs Ø0,05-Ø0,07 mm.

• Automātisko priekšējo durvju opcija: maksimālie sagataves izmēri ar automātiskajām durvīm 730 × 585 × 250 mm.

• 45° presformas vadotnes opcija: maksimālais konusveida leņķis ±45°/40 mm

• 30 kg stieples padeves bloks: maksimālais stieples spoles svars 30 kg

Uzstādīšanas nosacījumi:

• Strāvas padeve: 1: AC 200 V ±10%, 3fāzes, 50/60 Hz ±1 Hz; AC 220 V ±10%, 3fāzes, 60 Hz ±1 Hz; savienojuma kabeļa spailes izmērs 8-5; enerģijas patēriņš 13 kVA.

• Gaisa padeve: 0,5-0,7 MPa; 100-110 L/min (vismaz 120 L/min ar plānas vadu opciju); regulatora puses savienotāja montāžas skrūve Rc1/4.

• Vide: 15-30 °C (augstas precizitātes apstrādei ieteicams 20 ±1 °C); bez eļļas miglas un putekļiem; mitrums ≤75 % relatīvā mitruma

• Zemējums: C tips; maksimālā zemējuma pretestība 10 Ω; jāzemē neatkarīgi no citām mašīnām.

Ekrāna telpas prasības: Ja elektriskās izlādes troksnis traucē tuvumā esošajām radio, televīzijas vai elektroniskajām iekārtām, jāierīko ekranēta telpa.
